Sistema de teste portátil modular classe 0,02 PTS 400.3 PLUS | MTE
Descrição
O PTS 400.3 PLUS é um sistema portátil modular de ensaio, classe de exatidão 0.02, projetado para a verificação e calibração de medidores de energia elétrica em campo. Desenvolvido pela MTE Meter Test Equipment AG, o equipamento atende técnicos de instalação e manutenção que atuam em concessionárias de energia, laboratórios de alta-tensão e empresas de serviços metrológicos. Sua construção modular permite ensaios totalmente automatizados de medidores eletromecânicos, eletrônicos e inteligentes (smart meters), além de transformadores de instrumento (TCs e TPs) e análises de qualidade de energia conforme as normas EN 50160 e IEC 61000-4-30 Classe A.
Combinando portabilidade, precisão laboratorial e operação remota via Bluetooth, o sistema elimina a necessidade de deslocamento de padrões para laboratórios centrais, reduzindo o tempo de parada de medidores em campo e aumentando a produtividade das equipes técnicas.
Características Técnicas
- Sistema modular composto por dois módulos independentes: o padrão de referência PRS 600.3 e a fonte de alimentação PPS 400.3, que podem operar acoplados ou separadamente, comunicando-se via Bluetooth.
- Versões disponíveis:
- PTS 400.3 PLUS-12A: geração de corrente de até 12 A
- PTS 400.3 PLUS-120A: geração de corrente de até 120 A
- Tensão de ensaio: geração até 300 V / medição até 520 V
- Medição de corrente: direta até 120 A ou via pinças amperimétricas até 3000 A
- Exatidão: classe 0.02, compatível com padrões laboratoriais
- Ensaio simultâneo de até três medidores com o módulo PRS 600.3
- Grandezas medidas: energia ativa, reativa e aparente; tensão; corrente; potência; ângulo de fase; frequência; carga (burden); relação de transformação
- Dimensões compactas: W 510 × H 195 × D 480 mm
- Peso: aproximadamente 26 kg (versão 12A) e 29 kg (versão 120A)
- Interface de operação: tela sensível ao toque, caneta integrada ou teclado/mouse externos
- Comunicação: Bluetooth entre módulos, RS 232 C, USB Tipo A
- Software de gestão: CALegration®, com banco de dados integrado, sequências automáticas de ensaio, relatórios personalizados e configuração do sistema
Benefícios
Redução do tempo de inatividade. A possibilidade de realizar ensaios completos em campo elimina a necessidade de remover medidores da rede e transportá-los até um laboratório central. Um técnico pode calibrar um medidor inteligente diretamente no poste ou na subestação, com a mesma precisão de um laboratório classe 0.02.
Aumento da produtividade da equipe. O ensaio simultâneo de até três medidores e as sequências automáticas do software CALegration reduzem significativamente o tempo por ponto de medição. Uma equipe que antes calibrava 4 medidores por turno pode passar a calibrar 12 ou mais com o mesmo efetivo.
Redução de custos logísticos. Sem transporte de equipamentos para laboratório, elimina-se custos de frete, seguro e risco de danos no manuseio. O sistema cabe em um veículo de passeio standard e pode ser operado por um único técnico.
Conformidade normativa garantida. Com análise de qualidade de energia conforme IEC 61000-4-30 Classe A e EN 50160, o equipamento atende às exigências regulatórias das agências de energia e dos órgãos metrológicos, reduzindo riscos de não conformidade em auditorias.
Segurança operacional. A operação por Bluetooth mantém o técnico a uma distância segura dos circuitos energizados durante os ensaios. O módulo PPS 400.3 pode ser controlado remotamente, e o sistema conta com proteções internas contra sobrecarga e curto-circuito.
Aplicações
O PTS 400.3 PLUS é aplicável em todos os cenários onde a verificação metrológica de medidores de energia é necessária:
Concessionárias de energia. Ensaios de recebimento de novos lotes de medidores, verificação periódica de medidores instalados em campo, calibração de medidores em subestações de distribuição e validação de medidores após religação ou manutenção corretiva.
Laboratórios de alta-tensão universitários. Ensaios de precisão para pesquisa e desenvolvimento, aferição de padrões secundários, calibração de transformadores de instrumento e treinamento de estudantes em técnicas de medição de energia.
Empresas de serviços metrológicos. Prestação de serviços de calibração in loco para clientes industriais e comerciais, emissão de certificados rastreáveis à RBC, verificação de medidores em usinas de geração distribuída (solar, eólica, PCHs).
Indústrias de grande porte. Monitoramento e calibração de medidores de fronteira e de faturamento, verificação de balanço energético em plantas industriais, ensaios de aceitação de novos equipamentos de medição.
Exemplo prático: Uma concessionária do Sul do Brasil precisa verificar 50 medidores trifásicos instalados em uma nova área de expansão urbana. Com o PTS 400.3 PLUS-120A, um técnico percorre os pontos em dois dias, realizando ensaios automatizados com classe 0.02, gerando certificados individuais via CALegration e liberando os medidores para faturamento sem necessidade de logística reversa.
Diferenciais
Precisão laboratorial em campo. A classe de exatidão 0.02 coloca o PTS 400.3 PLUS no mesmo patamar de padrões de referência de laboratórios fixos. A maioria dos sistemas concorrentes opera em classe 0.05 ou 0.1, o que significa que o PTS 400.3 PLUS oferece uma margem de erro até 5 vezes menor, permitindo calibrar medidores de alta exatidão que equipamentos de classe inferior não conseguem aferir.
Modularidade com comunicação Bluetooth. Diferente de sistemas monolíticos, os módulos PRS 600.3 e PPS 400.3 podem ser usados independentemente. O padrão de referência pode servir como instrumento autônomo em um laboratório, enquanto a fonte alimenta cargas específicas em outro ensaio. A comunicação sem fio entre módulos elimina cabos de conexão, reduzindo tempo de montagem e riscos de mau contato.
Software CALegration. O pacote de software integrado oferece funcionalidades que vão além da simples aquisição de dados: banco de dados centralizado para rastreabilidade de todos os medidores ensaiados, sequências de teste programáveis para lotes repetitivos, geração automatizada de relatórios e certificados, e exportação de resultados para sistemas corporativos. Concorrentes geralmente oferecem softwares básicos ou exigem aquisição separada de módulos de gestão.
Suporte técnico especializado. A MTE, representada no Brasil pela Bohnen+Messtek, oferece suporte técnico direto para calibração, configuração e manutenção do sistema. A Bohnen+Messtek possui mais de 40 anos de atuação no mercado brasileiro de instrumentação e ensaios elétricos, com engenheiros especializados que acompanham a instalação e o treinamento da equipe técnica.
Versatilidade de aplicação. Um único equipamento substitui: um calibrador de medidores, um analisador de qualidade de energia classe A, um ensaísta de transformadores de instrumento e um padrão de referência portátil. Isso representa a consolidação de quatro instrumentos em um sistema de 26 kg, com redução proporcional de custos de aquisição, calibração periódica e logística.

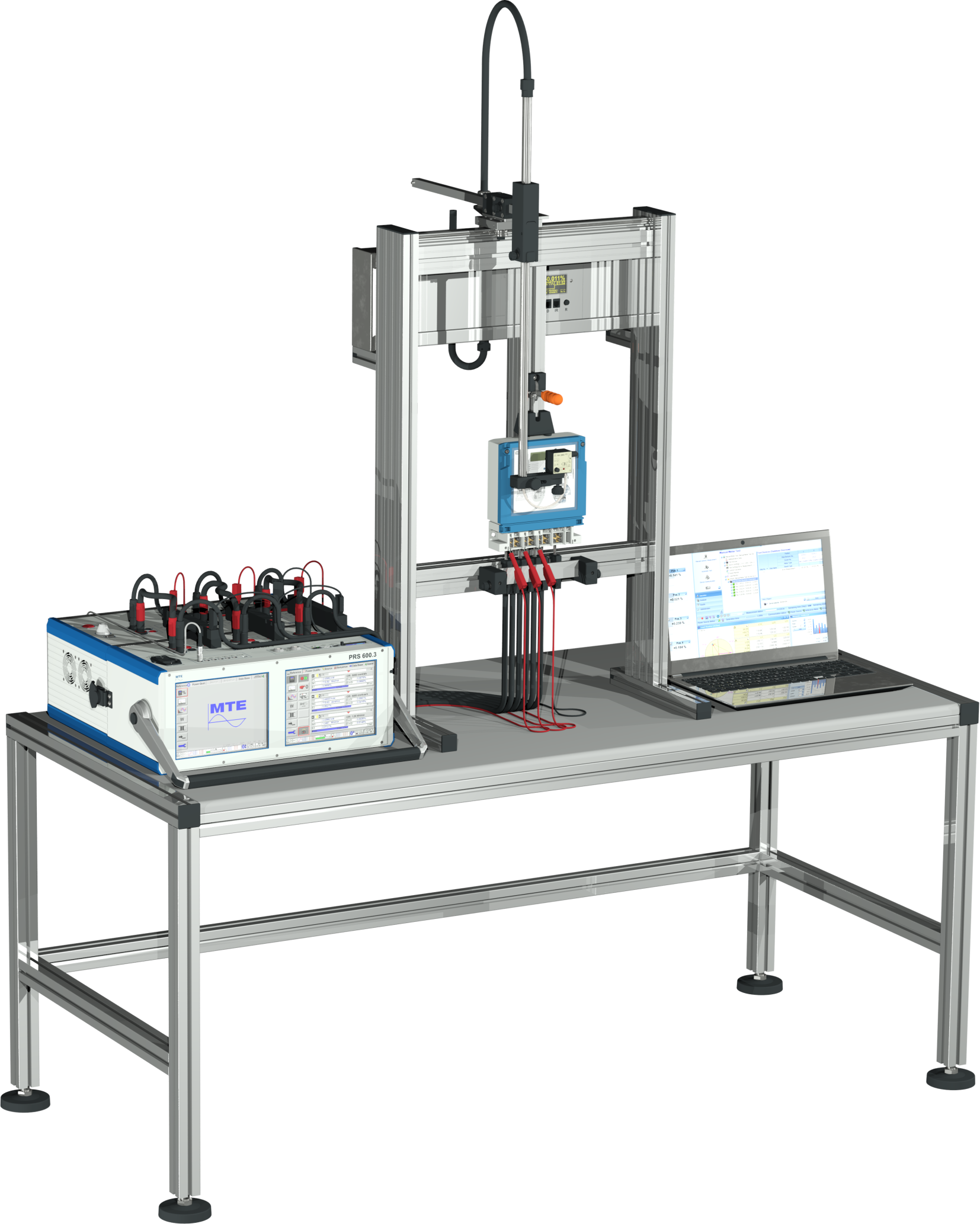

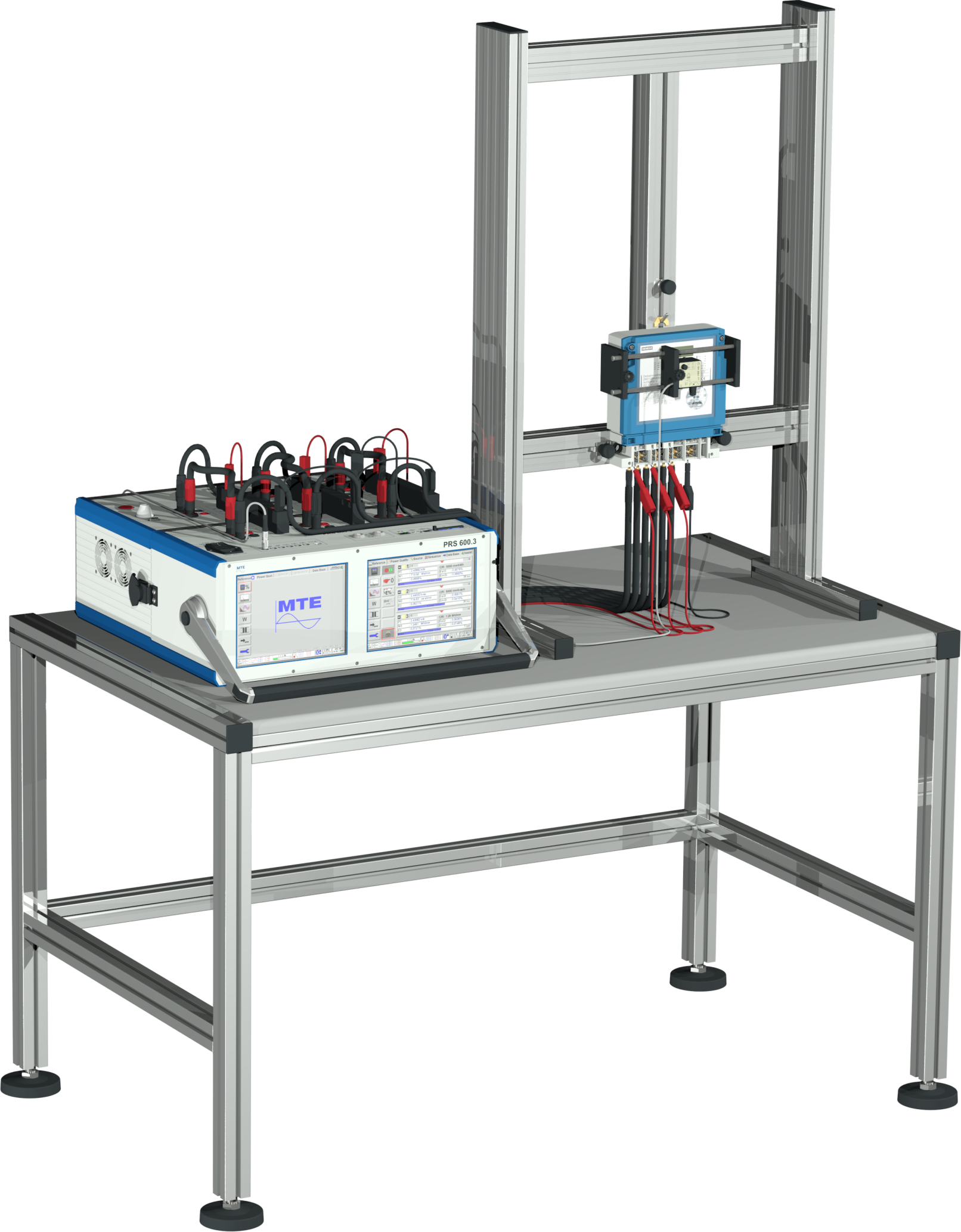

Mesa de 1 posição
Também pode ser usado como mesa de 1 posição com ou sem notebook.
