Fonte de tensão e corrente PPS 3.3 genX | MTE
Descrição
O PPS 3.3 genX é uma fonte portátil trifásica projetada para geração sintética de valores de teste em sistemas elétricos de potência. Com capacidade de fornecer tensão de até 480 V e corrente de até 120 A, o instrumento substitui equipamentos de bancada em aplicações de campo, mantendo exatidão de ≤ 0,1% e estabilidade de ≤ 0,03% em 30 minutos.
O equipamento é destinado a técnicos de instalação e manutenção que atuam com medidores de energia, relés de proteção, transformadores de medição e demais dispositivos de subestações e plantas industriais. Sua construção robusta, aliada à conectividade remota e interface touch intuitiva, permite calibração e ensaios no local de operação, reduzindo a necessidade de deslocamento de instrumentos de laboratório.
No cenário atual do setor elétrico, onde a confiabilidade metrológica e a agilidade na manutenção preditiva são diferenciais competitivos, o PPS 3.3 genX oferece uma solução integrada para calibração em campo, ensaios de aceitação e validação de sistemas de medição.
1. Características Técnicas
- Geração trifásica de precisão: tensão de 30 V a 480 V (30 VA por fase) e corrente de 1 mA a 120 A (60 VA por fase), com resolução de 0,01% do final da faixa interna
- Exatidão: ≤ 0,1% do final da faixa interna, com estabilidade de ≤ 0,03% em 30 minutos e ≤ 0,1% em 1 hora
- Harmônicas: geração até a 31ª ordem e sinais de ripple control

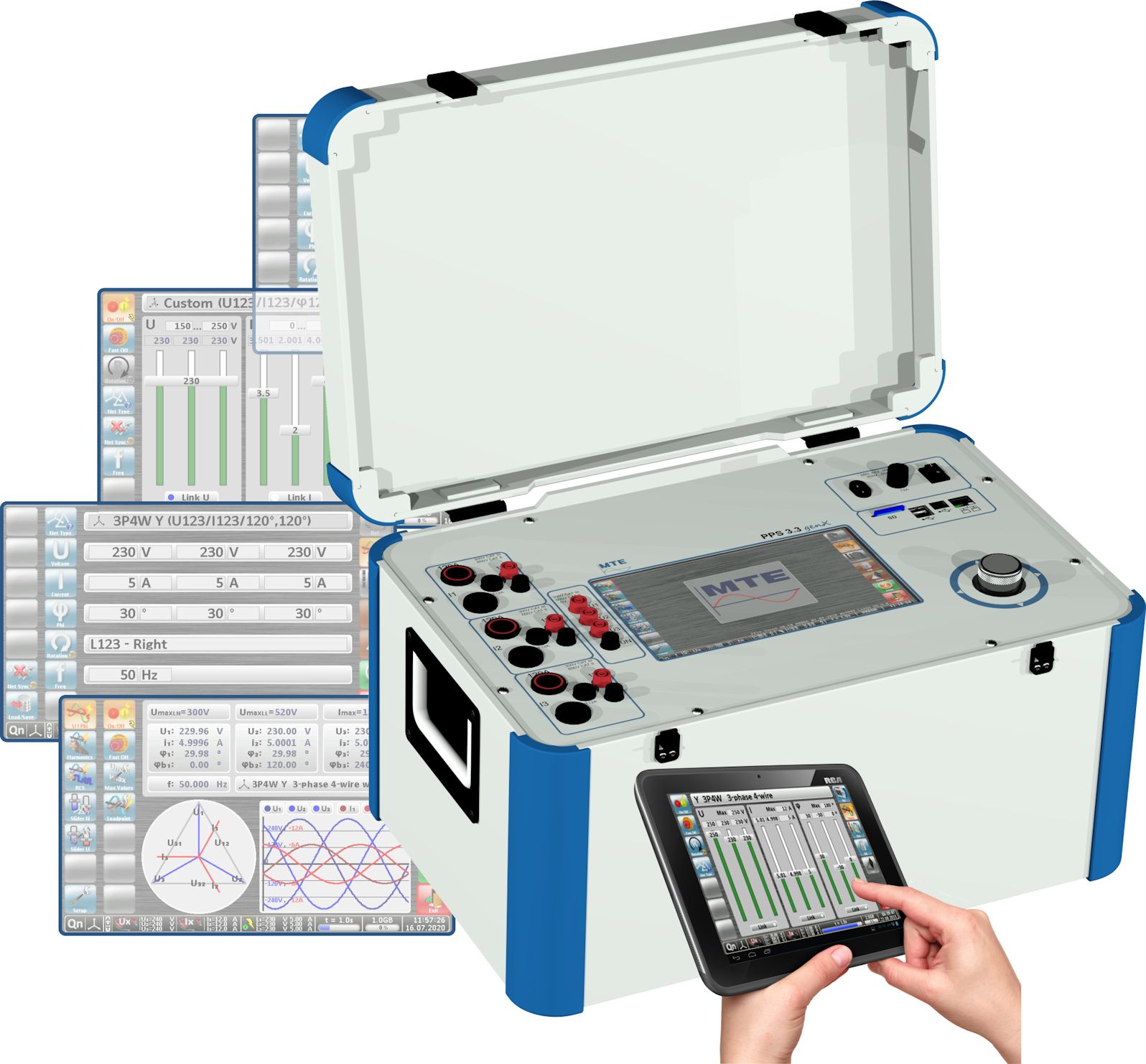

- Interface: display TFT colorido de 9″ (800×480 px) com touchscreen para visualização de diagrama fasorial, forma de onda e valores em tempo real
- Conectividade: servidor web embarcado (Ethernet/WLAN) para operação remota de qualquer dispositivo com navegador, mais interface USB Tipo B
- Armazenamento: cartão SD e porta USB Tipo A para periféricos

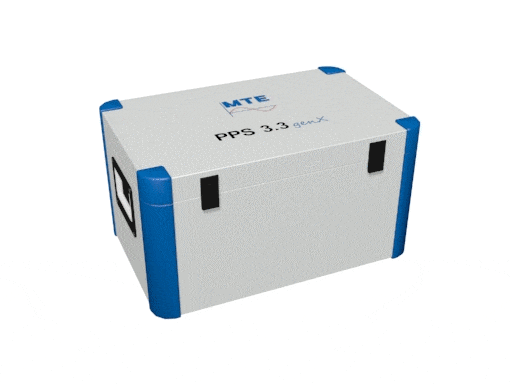

- Construção: gabinete em plástico rígido, peso aproximado de 23 kg, dimensões de 470 × 320 × 253 mm
- Alimentação: universal 88–264 VAC, consumo máximo de 500 VA
- Segurança: grau de proteção IP-68 (gabinete fechado) / IP-40 (aberto), categorias CAT III 300 V / CAT II 600 V conforme IEC 61010-1:2010
- Fase: faixa de -180° a +180°, exatidão de 0,01°, resolução de ±0,1°
- Frequência: faixa de 40 a 70 Hz, exatidão de ±0,01 Hz, resolução de 0,01 Hz, com modo sync
- Opção: software CALegration para automação de rotinas de calibração
2. Benefícios para o dia a dia
- Eficiência em campo — A portabilidade de 23 kg elimina a necessidade de transportar equipamentos de bancada para calibrações in loco, reduzindo o tempo de deslocamento e o risco de danos.
- Redução de custos — Um único instrumento substitui múltiplas fontes dedicadas, cobrindo geração de tensão, corrente, harmônicas e sinais de controle.
- Aumento da segurança — As categorias CAT III 300 V / CAT II 600 V e o grau IP-68 garantem operação segura em ambientes industriais e de subestação, mesmo com presença de poeira e umidade.
- Produtividade — O setup é rápido graças à interface touch intuitiva; o servidor web permite operação remota de qualquer dispositivo, e o armazenamento interno evita a perda de resultados.
- Confiabilidade metrológica — A estabilidade de 0,03% em 30 minutos assegura repetibilidade entre medições consecutivas sem necessidade de reajuste manual.
- Manutenção simplificada — O software CALegration automatiza rotinas de calibração e geração de relatórios, padronizando os procedimentos da equipe técnica.
3. Aplicações
- Calibração de medidores de energia em campo e em laboratório — testes de exatidão em medidores eletrônicos e eletromecânicos, incluindo os de múltiplas tarifas
- Ensaio de relés de proteção em subestações — testes de disparo por sobrecorrente, subtensão, direcionais e de frequência
- Testes em transformadores de corrente (TC) e potencial (TP) para verificação de relação e classe de exatidão
- Geração de sinais harmônicos para análise de qualidade de energia e testes de imunidade em equipamentos de medição
- Simulação de sinais de ripple control para ensaios em sistemas de tarifação e gerenciamento de carga
- Validação de sistemas de medição em plantas industriais após manutenção ou substituição de equipamentos
4. Diferenciais competitivos
4.1 Tecnologia — O PPS 3.3 genX utiliza geração sintética com controle digital/analógico, combinando precisão de 0,1% com estabilidade de 0,03% em 30 minutos — patamar comparável a fontes de bancada, porém em um formato portátil de 23 kg. A largura de banda de 30 Hz a 3 kHz e a capacidade de gerar harmônicas até a 31ª ordem permitem simular condições reais de rede e testar a resposta de equipamentos a distúrbios de qualidade de energia.
4.2 Conectividade — O servidor web embarcado dispensa a instalação de software proprietário para operação remota. Qualquer dispositivo com navegador (tablet, notebook, smartphone) pode controlar a fonte via WLAN ou Ethernet, facilitando o uso em subestações e salas de medidores sem necessidade de computador dedicado.
4.3 Suporte Bohnen+Messtek — Como representante exclusiva da MTE no Brasil, a Bohnen+Messtek oferece suporte técnico em português, treinamento operacional personalizado e serviços de calibração rastreáveis à Rede Brasileira de Calibração (RBC). O cliente conta com assistência local, reduzindo o downtime e garantindo a conformidade metrológica dos ensaios.
4.4 Construção robusta — O gabinete em plástico rígido com grau de proteção IP-68 na condição fechado foi projetado para operação em condições adversas de campo e planta industrial — exposição a poeira, jatos d’água e vibrações típicas de ambientes de manutenção. As categorias de segurança CAT III 300 V e CAT II 600 V, conforme IEC 61010-1:2010, oferecem proteção ao
Acessórios disponíveis. Entre em contato.
