Sistema de calibração com padrão de referência 0,05 PTS 3.3genX
Descrição

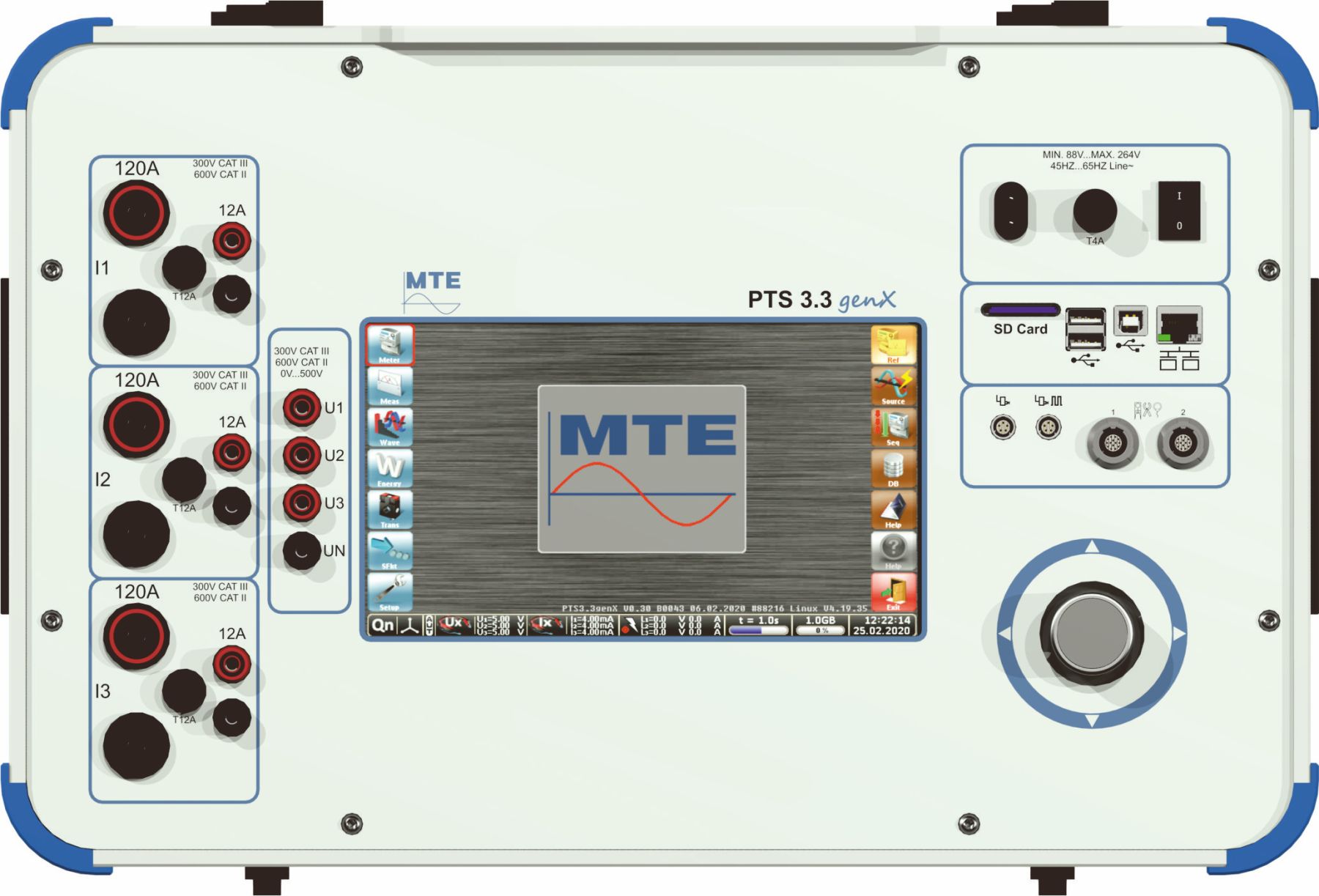

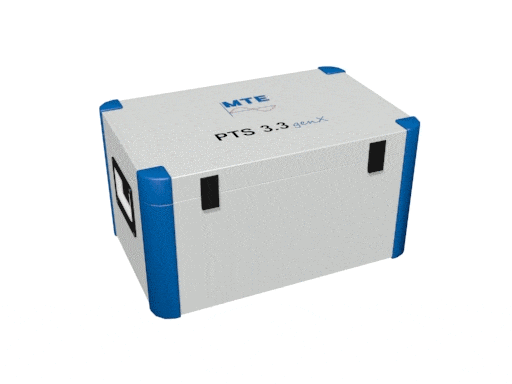

O PTS 3.3 genX é um sistema trifásico estacionário para ensaios de medidores de energia elétrica, desenvolvido pela MTE Meter Test Equipment AG. Com classe de exatidão 0,05, o equipamento foi projetado para atender às demandas rigorosas de concessionárias de energia, laboratórios de alta tensão e prestadores de serviço que atuam na verificação e calibração de medidores.
O sistema integra uma fonte de tensão e corrente com um padrão de referência de alta precisão, dispensando a necessidade de equipamentos externos para a maioria das aplicações. Sua arquitetura modular permite desde a verificação manual em campo até a automação completa de rotinas de ensaio em laboratório, cobrindo medidores eletromecânicos, eletrônicos e multifuncionais de alta complexidade.
Características Técnicas
O PTS 3.3 genX combina precisão metrológica com flexibilidade operacional em um formato compacto. Abaixo, as principais especificações:
- Classe de exatidão: 0,05 (referência interna de alta estabilidade)
- Display: TFT colorido touch screen de 9″ (800 x 480 pixels) com interface intuitiva
- Interfaces de comunicação: USB (Tipo B), ETHERNET e WLAN para conectividade com redes locais e remotas
- Servidor web integrado: permite controle remoto via tablet ou notebook sem instalação de software dedicado
- Armazenamento: cartão de memória SD removível para registros e protocolos
- Conectores periféricos: duas portas USB (Tipo A) para mouse e teclado
- Manual de operação: integrado ao sistema, acessível diretamente pela interface
Variações do Sistema
O produto está disponível em duas configurações estacionárias:
PTS 3.3 genX-1 — Sistema de posição única para ensaio automático de medidores sem necessidade de PC externo. Inclui padrão de referência trifásico, fonte de tensão/corrente, rack de suspensão de posição única com suporte para cabeças de varredura (SHC x.x) e cabeças SH 2003 ou SH 11. Opcional de dispositivos de conexão rápida nos padrões IEC ou ANSI.
PTS 3.3 genX-2 — Sistema de posição única para ensaio automático de medidores multifuncionais complexos. Acrescenta o sistema de avaliação modular SMM 400 (cálculo de erro, entradas para contatos de saída/pulsos e interface serial) e opera com o pacote CALegration® para ensaios totalmente automatizados controlados por PC.
Sistema de Medição Não Invasiva
O sistema suporta transformadores de corrente alicate (clamp-on) para medições sem interrupção do circuito:
- UCT 120.3: faixa de 0,1 A a 120 A
- UCT 1000.3: faixa de 1 A a 1000 A
- UCT LEM.3: sondas flexíveis de corrente até 30/300/3000 A
Sensores de alta tensão AmpLiteWire e VoltLiteWire permitem medições até 40 kV e correntes até 2000 A, viabilizando ensaios em TC e TP em estado operacional sem necessidade de desligamento.
Benefícios
Redução de custos operacionais. A capacidade de realizar ensaios em TC e TP sem desligar o sistema elétrico elimina paradas programadas e perdas de faturamento. Em concessionárias de grande porte, cada hora de desligamento representa impacto financeiro significativo — o PTS 3.3 genX converte essa janela em operação contínua.
Aumento de produtividade. O fluxo de ensaio automático em três etapas (definição do medidor e procedimentos → execução e armazenamento em banco de dados → apresentação dos resultados) reduz o tempo médio por medidor testado. O banco de dados SQL integrado permite rastreabilidade completa e intercâmbio de dados entre unidades.
Confiabilidade metrológica. A classe 0,05 garante que os resultados dos ensaios estejam dentro dos mais rigorosos padrões regulatórios do setor elétrico brasileiro, atendendo aos requisitos da ANEEL e dos órgãos de fiscalização metrológica.
Mobilidade e flexibilidade. O servidor web embarcado permite que o técnico opere o sistema remotamente via tablet diretamente da bancada, eliminando deslocamentos desnecessários dentro da instalação. A interface touch screen de 9″ com display de alta resolução facilita a navegação mesmo em condições de luminosidade adversas em campo.
Aplicações
O PTS 3.3 genX é aplicável em diversos cenários dentro do setor elétrico:
Concessionárias de energia. Verificação periódica de medidores instalados em unidades consumidoras de média e alta tensão, ensaios de recebimento de lotes de medidores novos, e auditorias metrológicas em campo. O sistema portátil permite que o técnico realize a verificação no local da instalação sem remover o medidor.
Laboratórios de ensaio. Automação de rotinas de calibração em medidores monofásicos e trifásicos de diferentes fabricantes e tecnologias (eletromecânicos, eletrônicos e multifuncionais). A integração com o software CALegration® possibilita a criação de sequências de teste personalizadas para homologação de novos modelos.
Prestadores de serviços de manutenção. Diagnóstico de medidores com suspeita de desvios de medição, análise de qualidade de energia conforme normas IEC 62586 e IEC 61000-4-30, e verificação de circuitos de medição em subestações industriais.
Indústria de geração (incluindo PCHs e CGHs). Ensaios periódicos dos medidores de fronteira em pequenas centrais hidrelétricas, garantindo a precisão da medição de energia gerada para faturamento junto à distribuidora.
Diferenciais
Precisão sustentada sem recalibração frequente. Diferentemente de sistemas concorrentes que exigem recalibração trimestral ou semestral para manter a classe 0,05, o PTS 3.3 genX utiliza componentes de referência termicamente compensados que prolongam a estabilidade metrológica, reduzindo custos de manutenção e downtime do laboratório.
Automação de ponta a ponta com CALegration®. Enquanto sistemas convencionais exigem softwares de terceiros para gerenciamento de banco de dados e geração de relatórios, o CALegration® oferece uma plataforma única que integra controle manual, ensaios de qualidade de energia, protocolos personalizáveis e exportação de dados para MS Excel — tudo em um único pacote com interface multilíngue.
Suporte técnico local. A Bohnen+Messtek oferece suporte técnico direto em português para instalação, configuração e treinamento operacional, além de assistência metrológica periódica. Isso elimina a dependência de canais internacionais para dúvidas técnicas e reduz o tempo de resolução de problemas.
Ensaios sem desligamento. A capacidade de testar transformadores de corrente e potencial em estado operacional com os sensores AmpLiteWire e VoltLiteWire é um diferencial significativo. Nenhum outro sistema na mesma faixa de preço oferece medição não invasiva até 40 kV com a mesma precisão, eliminando riscos operacionais e custos de religação.
Rastreabilidade completa. O banco de dados SQL com protocolos padronizados permite que o laboratório mantenha um histórico auditável de todos os ensaios realizados, atendendo a requisitos de ISO 17025 e programas de qualidade de concessionárias.
Acessórios disponíveis. Entre em contato.
