Sistema de teste portátil classe 0,2 Checksystem 2.1 | MTE
Descrição

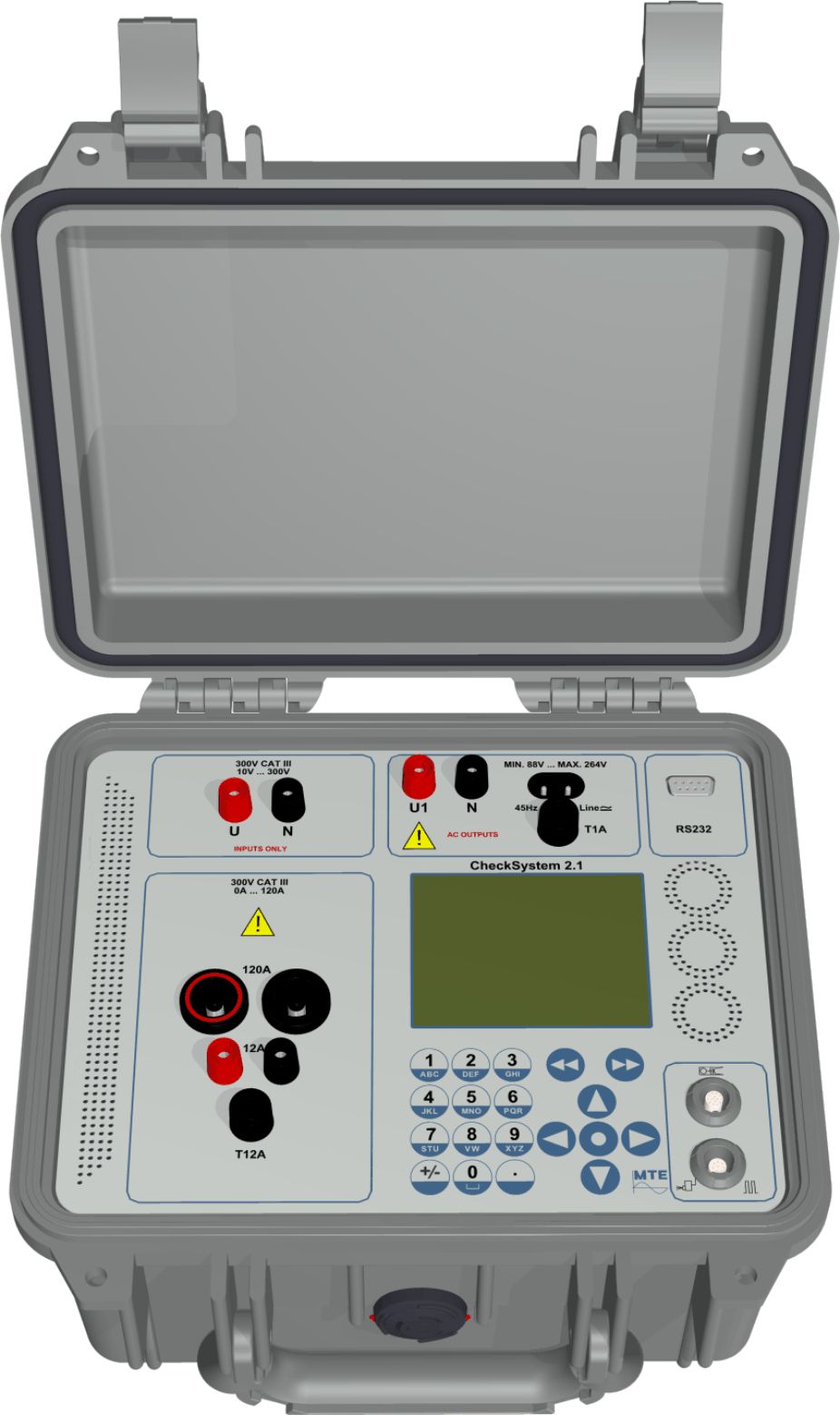

O CheckSystem 2.1 é um sistema portátil de teste monofásico desenvolvido para a verificação precisa de medidores de energia elétrica em campo e em laboratório. O equipamento integra em um único gabinete compacto uma fonte de corrente monofásica de até 120 A e um padrão de referência Classe 0,2, eliminando a necessidade de transportar múltiplos instrumentos para os locais de serviço.

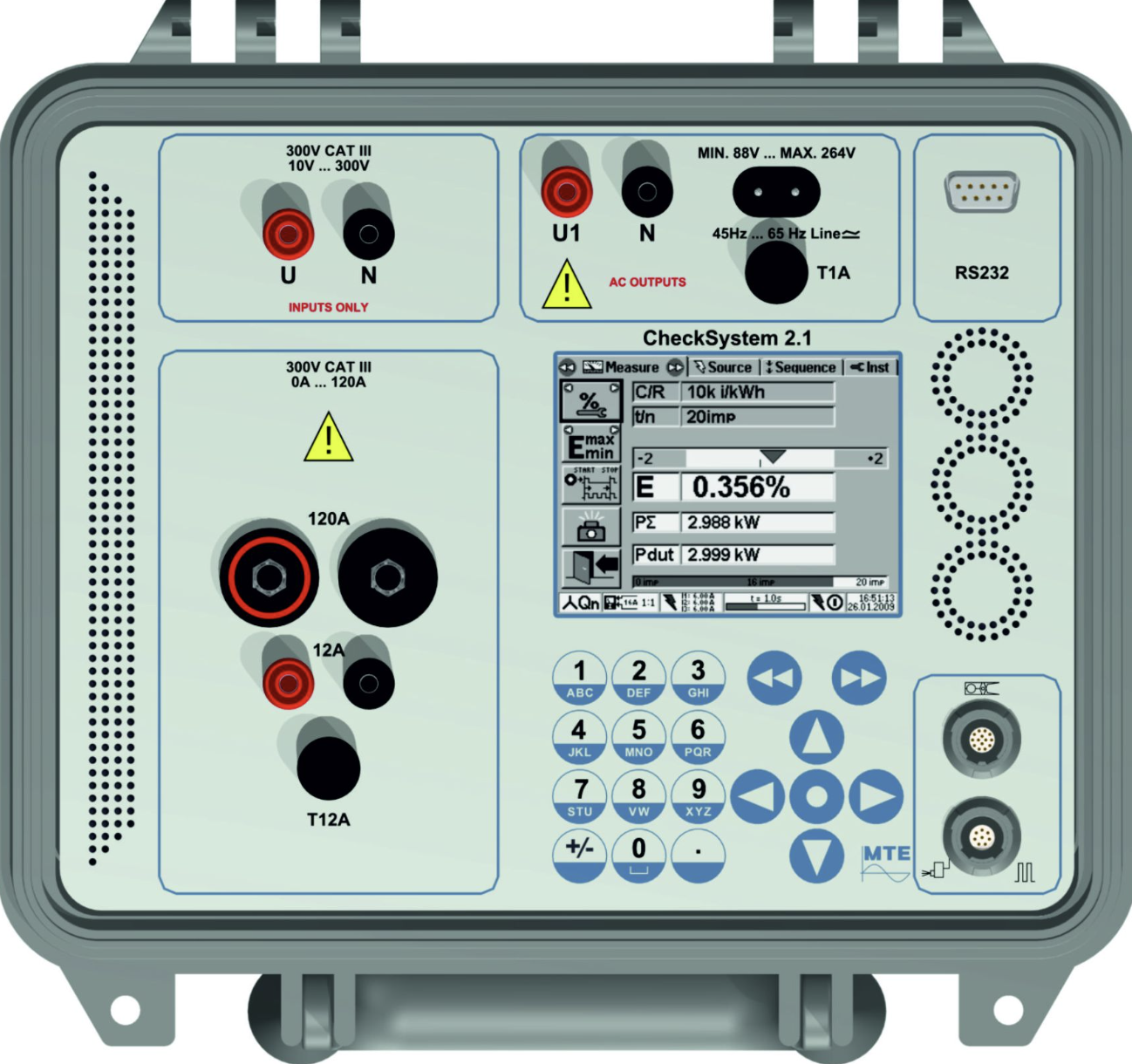

Projetado para técnicos de instalação e manutenção que atuam em concessionárias de energia, indústrias e laboratórios de ensaio, o CheckSystem 2.1 permite realizar ensaios completos de medição de energia ativa, reativa e aparente, análise de harmônicas, formas de onda e diagrama vetorial, tudo em uma interface intuitiva com display gráfico de alto contraste.
Características Técnicas
O CheckSystem 2.1 foi projetado com especificações que atendem às exigências de técnicos que precisam de precisão, robustez e praticidade no dia a dia:
- Padrão de referência Classe 0,2: precisão de 0,2% para medições de potência e energia ativa, reativa e aparente, garantindo conformidade com normas internacionais.
- Fonte de corrente integrada de 1 mA a 120 A: geração independente de corrente em 7 faixas internas automáticas, dispensando fontes externas.
- Medição direta (até 120 A) e por alicate (até 1.200 A com UCT 120.1): flexibilidade total para diferentes tipos de instalação.
- Faixa de tensão de 10 V a 300 V (fase-neutro): cobre todas as tensões padrão de redes monofásicas.
- Análise vetorial, harmônicas e forma de onda: exibição gráfica em tempo real para diagnóstico avançado de qualidade de energia.
- Entrada e saída de pulsos: compatível com medidores de energia com saída de pulsos, incluindo frequência de até 200 kHz.
- Memória interna: armazenamento de resultados para download posterior via software CALSOFT.
- Construção robusta: gabinete em plástico rígido, dimensões 273 x 247 x 178 mm e peso aproximado de 5,6 kg, facilmente transportável.
- Classe de proteção IP-65 (fechado) / IP-30 (aberto): resistente a poeira e respingos em condições de campo.
- Temperatura de operação: -10 °C a +50 °C, adequado para condições climáticas variadas.
- Proteção de isolamento: IEC 61010-1:2001, Categoria de Medição 300V CAT III.
- Estabilidade da fonte: ≤ 0,03% em 30 minutos, com regulação de carga ≤ 0,01%.
- Fator de distorção: ≤ 0,8%, garantindo sinais de teste limpos e confiáveis.
Benefícios
Precisão que reduz retrabalho. Com classe 0,2, o CheckSystem 2.1 elimina dúvidas sobre a exatidão das medições. Técnicos de campo podem verificar medidores no local com a mesma confiança de um laboratório, reduzindo a necessidade de segundas visitas ou envio de equipamentos para calibração externa.
Agilidade nas rotinas de ensaio. A operação automática e a geração independente de corrente permitem que o técnico execute sequências completas de teste sem intervenção manual constante. O resultado é uma redução significativa no tempo gasto por medidor verificado.
Diagnóstico completo em um único equipamento. Em vez de carregar multímetro, analisador de rede, fonte de corrente e padrão de referência separados, o técnico transporta um único instrumento de 5,6 kg que faz tudo. Isso reduz custos com logística, calibração de múltiplos equipamentos e risco de danos durante o transporte.
Segurança em todas as medições. A categoria de medição 300V CAT III e a proteção de isolamento conforme IEC 61010-1 garantem que o técnico está protegido mesmo em ambientes industriais e de concessionária. A interface de operação é isolada da rede de teste.
Aplicações
O CheckSystem 2.1 é aplicável em diversos cenários dentro do setor elétrico:
- Verificação de medidores monofásicos em campo: técnicos de concessionárias podem testar medidores instalados em residências e comércios sem removê-los do local, utilizando medição direta ou por alicate de corrente.
- Ensaios em laboratórios de medição: laboratórios de universidades e centros de pesquisa que realizam ensaios de conformidade e calibração de medidores se beneficiam da precisão classe 0,2 e da geração de corrente programável.
- Análise de qualidade de energia: a medição de harmônicas, forma de onda e diagrama vetorial permite diagnosticar problemas de rede, como distorção harmônica excessiva e desequilíbrios de fase, antes de instalar ou substituir medidores.
- Comissionamento de novas instalações: ao finalizar a instalação de um novo medidor, o técnico pode realizar um ensaio completo de aceitação no momento da energização, garantindo que tudo está funcionando dentro das especificações.
- Manutenção preventiva e corretiva: equipes de manutenção industrial podem verificar periodicamente medidores de entrada de energia, assegurando a exatidão das medições que baseiam contratos de fornecimento e rateio de custos.
- Treinamento técnico: a interface com display gráfico e a exibição do diagrama vetorial em tempo real tornam o equipamento uma ferramenta didática poderosa para treinamento de novos técnicos em metrologia elétrica.
Exemplo prático: Um técnico de concessionária recebe uma reclamação de consumo elevado. Com o CheckSystem 2.1, ele conecta o equipamento ao medidor instalado, executa o ensaio automático de energia ativa, gera o relatório de erro no display e, em menos de 10 minutos, comprova se o medidor está dentro da faixa de tolerância regulatória — tudo sem remover o equipamento ou interromper o fornecimento.
Diferenciais
Padrão de referência integrado vs. soluções modulares. Diferente de sistemas que exigem uma fonte de corrente separada e um padrão de referência externo, o CheckSystem 2.1 integra ambos em um único gabinete. Isso reduz o tempo de montagem em campo, elimina erros de conexão entre equipamentos e diminui o investimento total em instrumentação.
Precisão classe 0,2 em equipamento portátil. Enquanto muitos sistemas portáteis oferecem classe 0,5 ou 1,0, o CheckSystem 2.1 entrega classe 0,2 — o mesmo nível de precisão de equipamentos de bancada, mas em um formato que cabe em uma mala de transporte de 5,6 kg.
Fonte de 120 A com estabilidade de 0,03%. A estabilidade da corrente de saída em 30 minutos é crítica para ensaios longos ou sequenciais. O CheckSystem 2.1 mantém a corrente estável mesmo com variações de carga e temperatura, garantindo repetibilidade nos resultados.
Software CALSOFT incluso. A opção do software CALSOFT permite gerenciar ensaios, baixar resultados da memória interna, gerar relatórios padronizados e programar sequências de teste personalizadas. Isso é particularmente útil para concessionárias que precisam documentar cada verificação realizada.
Suporte técnico Bohnen+Messtek. Como representante da MTE no Brasil, a Bohnen+Messtek oferece suporte técnico especializado, calibração periódica e assistência para todo o ciclo de vida do equipamento, com mais de 40 anos de atuação no mercado de instrumentação elétrica.
Alicate UCT 120.1 como opcional. Para medições em instalações onde o acesso direto aos condutores é limitado, o alicate de corrente UCT 120.1 estende a capacidade de medição para até 1.200 A, sem comprometer a precisão.
Acessórios disponíveis. Entre em contato.
