Padrão de referência Calport 300 | MTE
Descrição

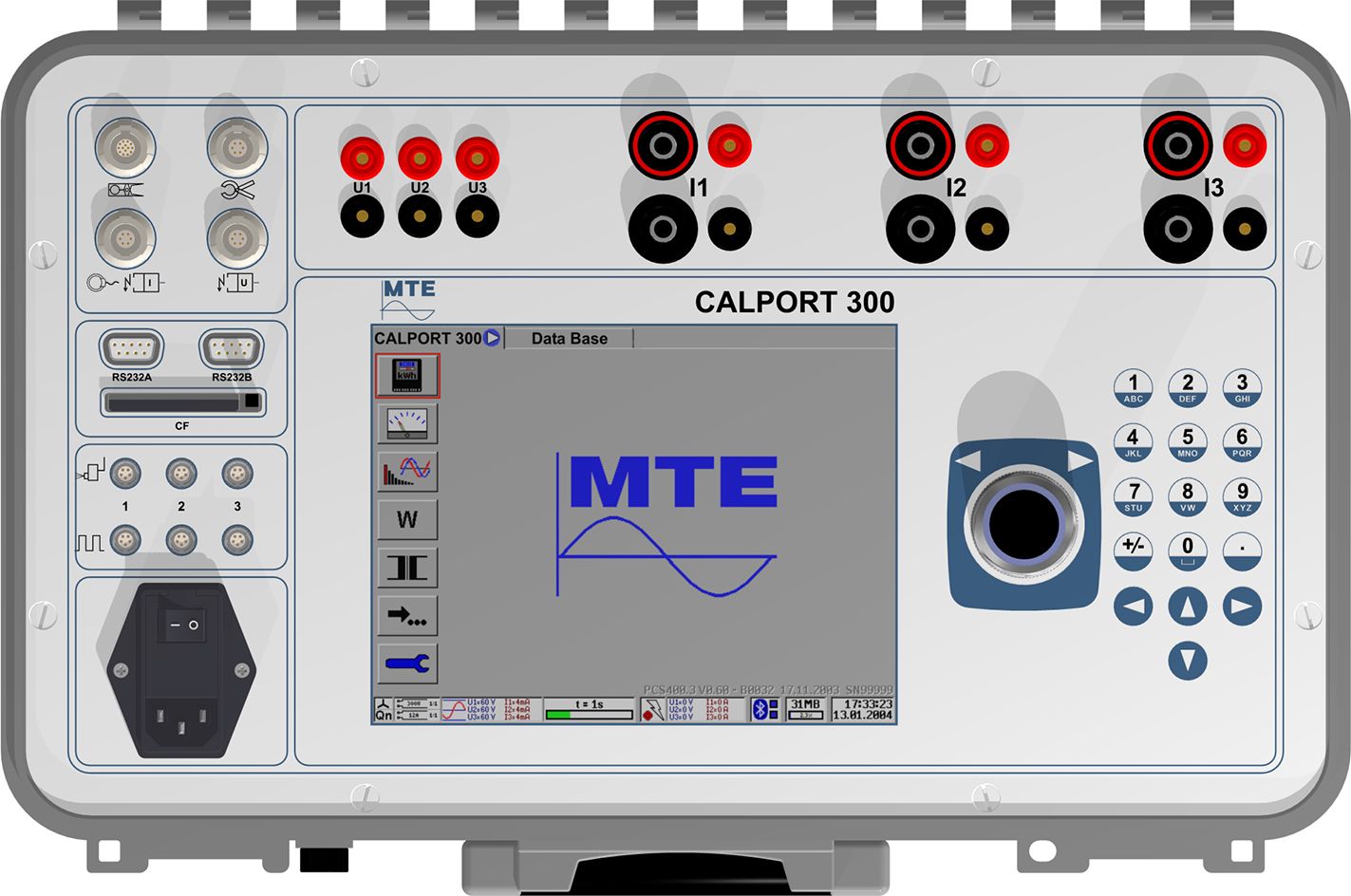

O CALPORT 300 é um sistema portátil de teste desenvolvido para a verificação completa de instalações de medição de energia em média e alta tensão. Projetado para atender técnicos de instalação e manutenção em concessionárias de energia, laboratórios de alta tensão e empresas de serviços de hidroeletricidade, o equipamento integra em um único gabinete robusto todas as funções necessárias para ensaio de medidores de energia ativa, reativa e aparente, transformadores de corrente (TC) e potencial (TP), análise de qualidade de energia e medição de carga.
Sua relevância para o setor hidrelétrico reside na capacidade de realizar ensaios completos sem necessidade de desligamento da instalação — um diferencial crítico para usinas e subestações onde a continuidade operacional é prioridade.
Características Técnicas
O CALPORT 300 foi concebido para operação em campo com especificações que atendem aos rigorosos padrões do setor elétrico:
- Faixa de corrente: 1 mA a 120 A (medição direta), com extensão até 3000 A via transformadores flexíveis FLEX 3000
- Faixa de tensão: 0,04 V a 480 V (medição direta)
- Precisão na medição de potência ativa, reativa e aparente: ±0,05% (medição direta de 40 mA a 120 A)
- Deriva de longo prazo: ≤ 0,015% ao ano — estabilidade que elimina recalibrações frequentes
- Seis entradas de corrente simultâneas: permitem medição primária e secundária em paralelo
- Proteção IP-68 (fechado) e IP-40 (aberto): resistente a poeira e jatos d’água em campo
- Temperatura de operação: -10 °C a +60 °C — adequado para ambientes externos em subestações
- Dimensões: 450 × 180 × 300 mm, peso aproximado de 7 kg — gabinete de plástico rígido de fácil transporte
- Interface RS-232C: transferência de dados e controle via PC
- Memória intercambiável: armazenamento de resultados de medição e dados de cliente
A facilidade de instalação é reforçada pelo uso de pinças amperimétricas compensadas eletronicamente (100 A e 1000 A) e transformadores flexíveis de 3000 A, eliminando a necessidade de interromper circuitos para conexão.
Benefícios
Eficiência operacional. O CALPORT 300 permite testar até três medidores simultaneamente com constantes diferentes, reduzindo o tempo total de comissionamento em campo. A capacidade de ensaiar TCs e TPs em operação — sem desligar a instalação — evita paradas de produção em usinas e subestações.
Redução de custos. A eliminação de desligamentos para teste representa economia direta em perda de geração e horas de equipe. A deriva de longo prazo de apenas 0,015% ao ano reduz a frequência de recalibrações e os custos associados de logística e laboratório.
Segurança. O equipamento atende à norma EN 61010-1 de segurança elétrica. A medição em operação, por meio de pinças e transformadores flexíveis, mantém o técnico afastado de partes energizadas. O gabinete IP-68/40 garante operação segura em condições adversas de umidade e poeira.
Rastreabilidade. A memória intercambiável e o software CALegration® permitem armazenar e exportar resultados com rastreabilidade completa para auditorias e relatórios de conformidade.
Aplicações
O CALPORT 300 é aplicável em diversos cenários dentro do setor hidrelétrico e de distribuição de energia:
- Comissionamento de medidores em novas usinas. Teste de aceitação de medidores de energia ativa e reativa em subestações elevadoras e de distribuição interna.
- Manutenção periódica em subestações. Verificação de precisão de medidores sem interrupção do fornecimento, utilizando pinças amperimétricas e conexão direta aos terminais secundários dos TPs.
- Ensaio de TCs e TPs em operação. Medição da relação de transformação e erro de ângulo de fase em transformadores de corrente e potencial sem desligamento da linha — crítico para usinas que operam em regime contínuo.
- Análise de qualidade de energia. Identificação de harmônicos, desequilíbrios de fase e flutuações de tensão que afetam a precisão da medição faturada.
- Medição de carga em circuitos de média tensão. Uso dos transformadores flexíveis FLEX 3000 para medição em cabos e barramentos de até 3000 A.
- Verificação de medidores eletrônicos e eletromecânicos. Compatibilidade com qualquer constante de medidor (1 a 1.000.000 impulsos/kWh), incluindo medidores de energia reativa e aparente.
- Laboratórios universitários de alta tensão. Banco de ensaios didático para estudos de metrologia elétrica e calibração de instrumentos.
Diferenciais
Precisão de referência. Com erro de ±0,05% na medição direta de potência e deriva anual inferior a 0,015%, o CALPORT 300 supera a maioria dos sistemas portáteis concorrentes, que operam tipicamente na faixa de ±0,1% a ±0,2% com deriva de 0,03% ao ano. Isso o posiciona como instrumento de referência secundária em campo, eliminando a necessidade de enviar equipamentos ao laboratório com frequência.
Seis canais de corrente simultâneos. Enquanto sistemas convencionais oferecem três ou quatro entradas, o CALPORT 300 permite monitorar simultaneamente os três secundários de TC e os três enrolamentos primários, viabilizando ensaios de diferença angular e relação em tempo real sem religações.
Ensaio em operação sem desligamento. A capacidade de testar TCs e TPs em condição operacional é um diferencial relevante: concorrentes frequentemente exigem que o circuito seja isolado e aterrado antes da conexão, implicando em desligamento programado. O CALPORT 300 realiza o ensaio com a instalação energizada, utilizando pinças compensadas e acesso secundário aos TPs.
Ecosystema de software CALegration®. O pacote integrado oferece controle remoto do equipamento, geração automática de relatórios, análise de qualidade de energia e banco de dados de clientes. Não se trata de um software genérico de aquisição, mas de uma plataforma desenvolvida especificamente para o ecossistema CALPORT, com validação metrológica incorporada.
Robustez para campo. A combinação de grau de proteção IP-68 (fechado) com gabinete de plástico de engenharia e peso de 7 kg foi projetada para o ambiente de subestações e usinas — não para bancada de laboratório. Concorrentes na mesma faixa de precisão frequentemente exigem condições controladas de temperatura e umidade.
Suporte técnico especializado. A Bohnen+Messtek, representante com mais de 40 anos de atuação no mercado brasileiro, oferece suporte técnico local, calibração e treinamento para a linha CALPORT, diferentemente de fornecedores que dependem exclusivamente de suporte remoto internacional.
Acessórios disponíveis. Entre em contato.
