MZC-340-PV: medições seguras em 800–900 V AC para comissionamento e manutenção fotovoltaica | Sonel
Preço Sob Consulta
Medidor de impedância de loop de falha de alta corrente para instalações até 900 V AC,
desenvolvido para medições seguras em usinas fotovoltaicas (PV) de médio e grande porte e sistemas industriais de alta energia.
- Até 900 V AC para atender inversores 800 V AC (PV farms)
- Resolução de 0,1 mΩ para ZS em níveis de milésimos de ohm
- Operação remota (wireless) para máxima segurança em medições de 800–900 V AC
- CAT IV 1000 V para ambientes severos de instalação

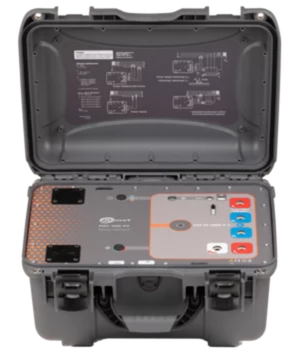

Apresentação do produto
O MZC-340-PV foi criado para um cenário cada vez mais comum em campo: usinas fotovoltaicas com inversores
dimensionados para alto rendimento, operando tipicamente em 1500 V DC / 800 V AC. Na prática, o lado AC pode atingir
800–900 V AC, e a verificação da proteção contra choque elétrico exige medições de
impedância do loop de curto-circuito conforme requisitos de comissionamento e manutenção (ex.: IEC 60364-6).
O resultado é uma ferramenta focada em técnicos: medição em alta tensão AC com alta corrente, leitura de ZS com
resolução em miliohms e controle remoto para reduzir exposição do profissional durante testes de energia elevada.
Características técnicas (para instalação e manutenção)
Medição de loop de falha (ZS) com alta corrente
- Resolução de ZS: a partir de 0,1 mΩ (método 4p).
- Corrente de teste (4p): até 305 A em 550 V AC e até 250 A em 900 V AC.
- Faixa típica de ZS (4p): 7,2 mΩ…1999 mΩ (conforme EN 61557-3), com exibição desde 0,0 mΩ…1999 mΩ.
Compatibilidade com instalações e topologias reais
- Tensão AC de medição: 0…900 V.
- Redes suportadas (tensão nominal): incluindo 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (faixa geral de 200…900 V).
- Frequência: 45…65 Hz.
- Configurações de curto-circuito: fase-fase, fase-PE, fase-N.
- Cálculo mais robusto: diferencia automaticamente tensão de fase e tensão entre fases no cálculo da corrente de curto.
Confiabilidade do resultado (componentes do loop)
- Medição de componentes: leitura de RS (resistência) e XS (reatância), útil para diagnóstico de conexões, barramentos e trechos reativos.
Segurança e rastreabilidade de campo
- Operação remota: o MZC-340-PV é controlado sem fio para mitigar risco em medições de 800–900 V AC.
- Categoria de medição: CAT IV 1000 V (EN 61010).
- Grau de proteção: IP67 com tampa fechada; IP20 com tampa aberta (para orientar boas práticas em campo).
- Memória: 990 resultados para evidência de comissionamento/manutenção.
- Comunicação: USB e Wi‑Fi.
Alimentação e robustez
- Bateria: Li‑Ion 7,2 V, 9,8 Ah (recarregável).
- Dimensões: 429 × 328 × 236 mm.
- Peso: aproximadamente 9 kg.
- Temperatura de operação: -10…+40°C.
- Umidade: 20…90%.

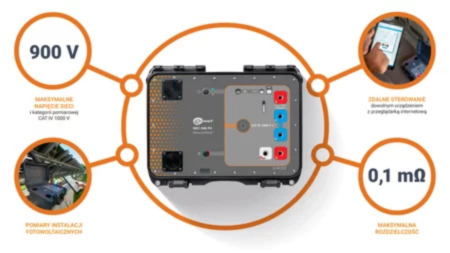

Benefícios (impacto direto no dia a dia)

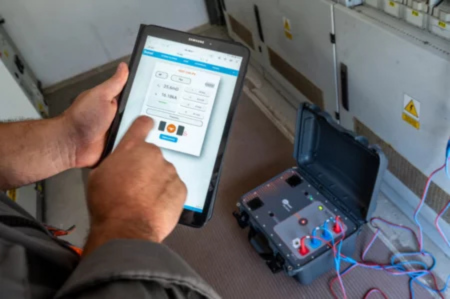

- Mais segurança durante testes críticos: em medições de 800–900 V AC, manter distância do ponto energizado
reduz exposição do técnico. O controle remoto via rede Wi‑Fi ajuda a executar o teste de forma mais segura. - Menos retrabalho no comissionamento: resolução em 0,1 mΩ e medição por método 4p
facilitam identificar problemas típicos (mau contato, torque inadequado, oxidação, emendas críticas) antes de liberar o circuito. - Decisão técnica baseada em evidências: a memória de 990 registros e a transferência por USB/Wi‑Fi
suportam relatórios para aceitação, auditoria, manutenção preditiva e histórico do ativo. - Diagnóstico mais rápido: separar RS e XS acelera a análise (por exemplo, distinguir
aumento de resistência por conexão ruim versus influência reativa de cabos/barramentos).
Exemplo prático (hipotético, típico de campo)
Durante a manutenção anual de uma PV farm com inversores em 800 V AC, o técnico identifica variação de ZS em um alimentador.
Ao medir em método 4p, nota aumento em RS no trecho. A inspeção direcionada encontra um terminal com aperto inadequado.
A correção evita aquecimento, disparos intempestivos e reduz o risco de falhas sob carga.
Aplicações
O MZC-340-PV foi projetado para ambientes em que correntes de curto elevadas e tensões AC altas tornam a
verificação da proteção mais desafiadora. É indicado para:

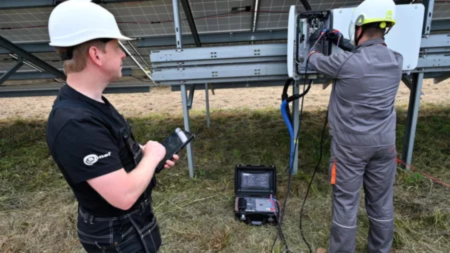

- Usinas fotovoltaicas (PV farms) de médio e grande porte com inversores até 800 V AC (e sistemas chegando a 900 V AC).
- Instalações industriais e redes com alta energia onde a corrente prospectiva de curto pode ser muito elevada.
- Infraestrutura crítica (ex.: instalações sob controle de concessionárias, ambientes com requisitos de ensaio e documentação).
- Ferrovias de alta velocidade e parques eólicos (ambientes citados como típicos para testes e medições exigentes).
Cenários típicos de uso
- Comissionamento: validação da condição de proteção contra choque elétrico no lado AC conforme exigências normativas aplicáveis ao comissionamento.
- Manutenção preventiva: acompanhamento de tendência de ZS/RS/XS para detectar degradação de conexões, barramentos e terminais.
- Após intervenção: reteste depois de troca de disjuntores, reaperto de conexões, substituição de cabos ou reconfiguração do quadro.
Diferenciais (por que considerar o MZC-340-PV)
1) Feito para a “lacuna” de 800–900 V AC em PV
Em projetos com foco em yield e ROI, é comum elevar tensões no lado AC do inversor. O datasheet descreve justamente o problema:
não havia, para esse patamar de tensão, dispositivos disponíveis para checagem do loop de falha visando conformidade da proteção.
O MZC-340-PV nasce para atender até 900 V AC com CAT IV 1000 V.
2) Segurança operacional como requisito de projeto
A energia em 800–900 V AC pode representar risco relevante ao time de medição. Por isso, o MZC-340-PV é descrito como
somente controlado sem fio, promovendo operação a distância em testes críticos.
3) Alta corrente + método 4p sem calibração dos cabos
O uso do método 4p (quatro polos) é um diferencial prático: reduz influência de resistência dos cabos e melhora repetibilidade.
Além disso, o datasheet indica que os cabos de teste não exigem calibração para medições com corrente até 305 A,
o que agiliza rotina e reduz fontes de erro em campo.
4) Integração com rotina de manutenção (dados e evidências)
Memória para 990 resultados e transferência por USB/Wi‑Fi viabilizam relatórios padronizados.
Para gestores de ativos e responsáveis técnicos, isso ajuda a sustentar decisões com rastreabilidade.
5) Suporte técnico Bohnen+Messtek
Para times de instalação e manutenção, a diferença não é apenas o instrumento. A Bohnen+Messtek apoia na
especificação correta do modelo, orientação sobre aplicação em campo e integração do medidor com
rotinas de comissionamento/manutenção (ex.: definição de pontos de teste, padronização de registros e boas práticas de operação remota).
Comparação prática (exemplo)
Se você trabalha com PV em 800 V AC, um medidor limitado a 500–750 V pode não atender o ensaio no lado AC em condições reais.
O MZC-340-PV foi projetado para operar até 900 V AC, reduzindo improvisos e melhorando a conformidade do teste.
Especificações principais
- Tensão de medição: 0…900 V
- Frequência: 45,0…65,0 Hz
- Impedância de loop (ZS, 4p): 7,2 mΩ…1999 mΩ (exibição 0,0…1999 mΩ), resolução 0,1 mΩ
- Corrente de teste: até 305 A (550 V AC) / 250 A (900 V AC)
- Categoria: CAT IV 1000 V
- Proteção: IP67 (tampa fechada), IP20 (tampa aberta)
- Memória: 990 resultados
- Comunicação: USB, Wi‑Fi
- Bateria: Li‑Ion 7,2 V 9,8 Ah
- Dimensões / Peso: 429 × 328 × 236 mm / ~9 kg
- Operação: -10…+40°C
Observação: as especificações e faixas foram consolidadas a partir do datasheet técnico do produto.
Acessórios (visão de campo)
Para facilitar a aplicação em comissionamento e manutenção, o conjunto padrão inclui itens como cabos de teste, pinças Kelvin, pontas de prova,
estojo de transporte e cabo USB, além de certificado de calibração de fábrica. Há também opção de painel de controle como acessório.
Se você já tem um padrão de cabos/ponteiras no time, a Bohnen+Messtek ajuda a validar compatibilidade e configurar um kit adequado para PV farm.
Perguntas frequentes (técnicas)
O MZC-340-PV serve para medições em PV com inversores 800 V AC?
Sim. O produto foi desenvolvido para atender instalações AC até 900 V, justamente para viabilizar a verificação de
condições de proteção em sistemas onde a tensão do inversor é 800 V AC (podendo exceder em condições reais).
Por que o controle remoto é relevante em 800–900 V AC?
Porque a energia envolvida em medições nessa faixa pode representar risco operacional. O controle remoto permite iniciar a medição e ler resultados
a uma distância mais segura, reduzindo exposição do técnico no ponto energizado.
Quais topologias de curto-circuito são suportadas?
O equipamento permite medições em fase-fase, fase-PE e fase-N, cobrindo cenários comuns de campo.
