HYDROCAL BPD: Monitoramento Essencial para Transformadores de Potência

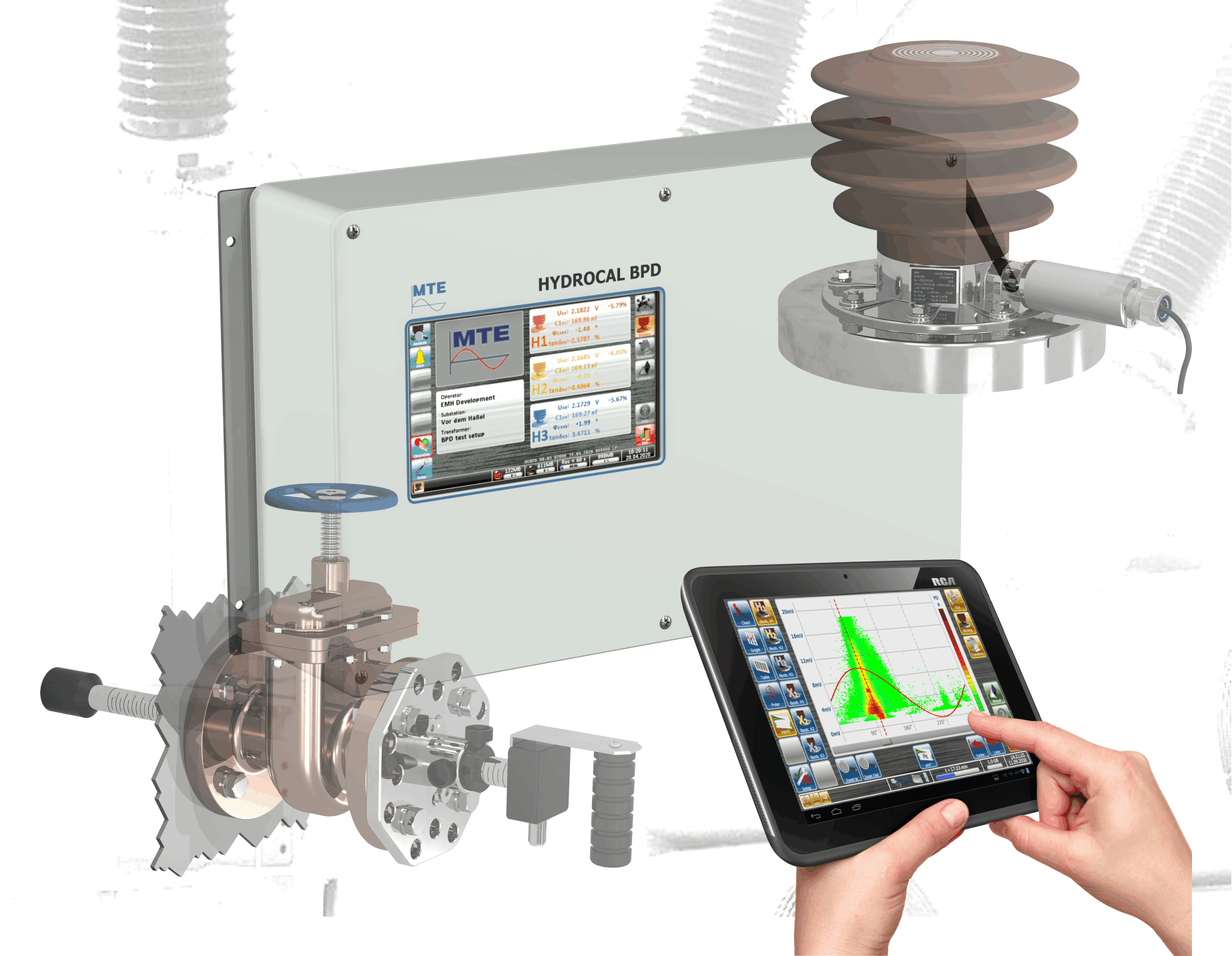

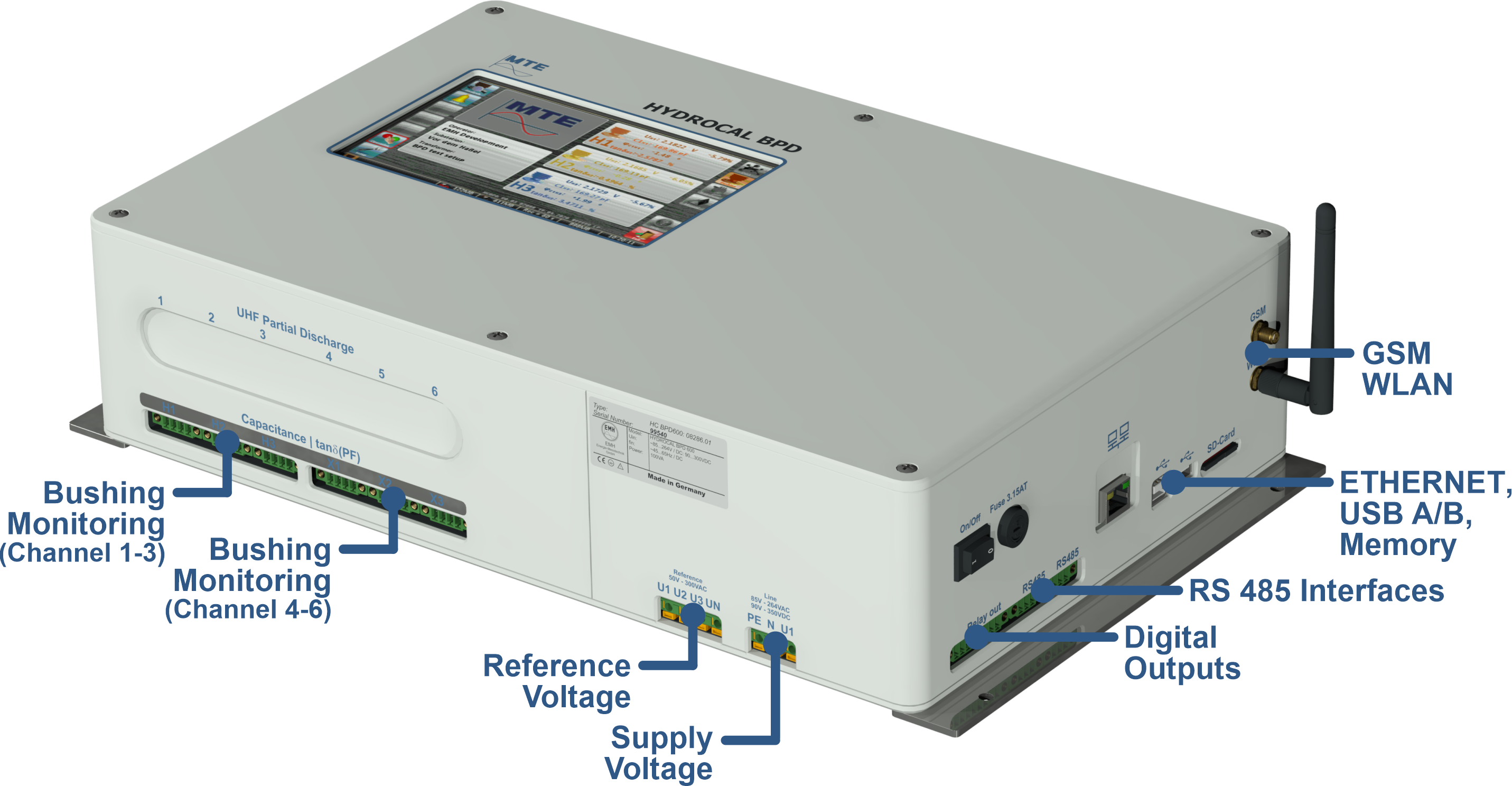

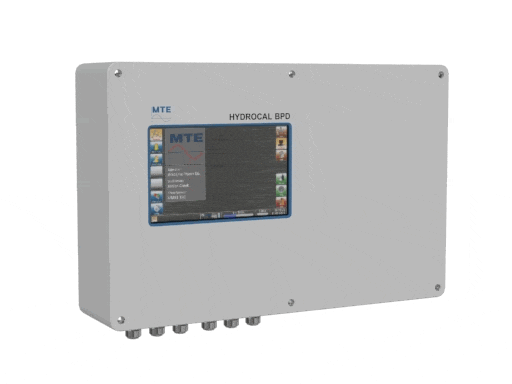

O HYDROCAL BPD é um sistema modular de monitoramento online contínuo projetado especificamente para atender às exigências críticas do setor hidrelétrico. O equipamento realiza a análise simultânea de buchas de alta tensão e descargas parciais (DP) tanto nas buchas quanto na parte ativa de transformadores de potência. Através da medição de tensão, corrente e ângulo de fase no tap de ensaio, o sistema deriva parâmetros fundamentais como $tan\delta$, fator de potência ($PF$) e capacitância ($C$) da bucha.

Além do monitoramento dielétrico, o dispositivo executa a medição elétrica de descargas parciais em conformidade com a norma IEC 60270. Para uma análise abrangente da parte ativa, o sistema utiliza tecnologia UHF (ultra-alta frequência), permitindo a localização e identificação de falhas incipientes. Sua arquitetura modular permite a integração nativa com outros modelos da linha, como o HYDROCAL genX, consolidando um ecossistema completo de monitoramento de ativos.

As especificações técnicas do HYDROCAL BPD refletem o compromisso com a precisão laboratorial em ambiente de campo, garantindo durabilidade e baixa necessidade de intervenção humana.

A implementação do HYDROCAL BPDoferece ganhos operacionais diretos e aumenta a confiabilidade do sistema elétrico através de diversos pilares:

• Redução de falhas catastróficas: Dados do CIGRÉ Working Group A2.37 indicam que cerca de 25% das falhas em transformadores originam-se nas buchas. O monitoramento contínuo permite identificar a degradação do isolamento antes de evoluir para explosões ou incêndios.
• Detecção precoce de descargas parciais: A combinação da medição IEC 60270 com a análise UHF identifica atividades de DP em estágios iniciais, transformando paradas emergenciais em intervenções programadas.
• Manutenção preditiva baseada em dados: O histórico de medições permite a análise de tendências, eliminando manutenções baseadas em tempo e focando na condição real do ativo.
• Redução de custos operacionais: O sistema é maintenance-free, operando sem consumíveis, gases de arraste ou necessidade de recalibração periódica. O acesso remoto via interface web reduz o deslocamento de equipes técnicas.
• Aumento da segurança: O monitoramento online elimina a necessidade de desligamentos frequentes para testes manuais, reduzindo a exposição dos técnicos a áreas energizadas de alta tensão.
• Extensão da vida útil: Diagnósticos precisos evitam o agravamento de defeitos internos, preservando a integridade física do transformador por mais tempo.

O sistema é versátil e adaptável a diferentes configurações de rede e criticidade de carga:

• Usinas Hidrelétricas: Monitoramento de transformadores elevadores onde a disponibilidade é crítica. Uma única unidade pode monitorar até 18 buchas em sistemas complexos, garantindo que a geração não seja interrompida por falhas dielétricas.
• Subestações de Transmissão: Aplicável em níveis de tensão de 138 kV, 230 kV e 440 kV. A detecção via sensores UHF instalados em válvulas de dreno permite monitorar o interior do tanque sem intervenções invasivas.
• Indústrias de Processo Contínuo: Setores como siderurgia e petroquímica utilizam o BPD-508 para garantir que transformadores de entrada não causem paradas de linha não programadas.
• Energias Renováveis: Em parques eólicos e solares remotos, o monitoramento remoto via modem 2G/3G integrado minimiza custos logísticos de inspeção.
• Integração com DGA: Quando combinado com a linha HYDROCAL genX, o sistema oferece uma visão 360°, cobrindo falhas térmicas (gases dissolvidos) e falhas elétricas (capacitância e DP).

O HYDROCAL BPD destaca-se no mercado por características exclusivas de engenharia e software:

Tecnologia Modular: A nomenclatura BPD xyz permite customização total. O cliente pode optar pelo BPD 300 (apenas C/tan δ) ou evoluir para o BPD 660 (C/tan δ + DP elétrica em múltiplos lados), evitando custos com funções desnecessárias.

Dupla Abordagem de DP: Diferente de concorrentes que limitam-se a uma tecnologia, o BPD-508 integra DP elétrica e UHF na mesma plataforma, oferecendo até 6 canais para cada modalidade, cobrindo tanto buchas quanto a parte ativa.

Alta Resolução e Precisão: Com resolução de 14 bits e incerteza de

$\le \pm 0,01\%$

no ângulo de fase, o sistema detecta variações mínimas que precedem falhas graves, mantendo estabilidade mesmo sob variações térmicas extremas.

Software HydroSOFT Hybrid App: Oferece visualização avançada com diagramas PRPD (Phase Resolved Partial Discharge) e TRPD (Time Resolved Partial Discharge), acessíveis via webserver sem necessidade de instalação de softwares proprietários em estações de trabalho.

Robustez Construtiva: Projetado para operar entre $-55°C$e $+55°C$, com gabinete opcional em aço inoxidável e proteção C5M, o equipamento é imune a atmosferas salinas e ambientes industriais agressivos.

O HYDROCAL BPD representa o estado da arte no monitoramento de ativos críticos. Para gestores de manutenção que buscam excelência operacional e segurança, o sistema oferece a inteligência necessária para antecipar falhas e otimizar investimentos. A transição para uma estratégia preditiva robusta é facilitada pela precisão suíça da MTE e pelo suporte especializado local. Entre em contato com a equipe técnica da Bohnen+Messtek para uma análise detalhada de sua subestação e solicite um orçamento personalizado.
