Analisador de gases em transformador modelo Hydrocal 1011 genX P
Descrição
O HYDROCAL 1011 genX representa a evolução em monitoramento de ativos críticos para o setor hidrelétrico. Trata-se de um analisador DGA online multigás full-range, projetado para operar de forma contínua e sem necessidade de manutenção. O sistema utiliza a tecnologia de medição por infravermelho próximo (NIR) combinada ao princípio headspace patenteado (EP1 950 560 A1), garantindo a extração de gases sem o uso de membranas, o que torna o equipamento imune a pressões negativas e elimina a degradação de componentes internos.
Para gestores de recursos hídricos e técnicos de manutenção, o dispositivo oferece uma visão analítica completa da condição do óleo isolante, monitorando individualmente 10 gases e a umidade (H2O). Esta capacidade é fundamental para a detecção precoce de falhas térmicas e elétricas em transformadores de unidades geradoras e subestações elevadoras.
Especificações Técnicas
Abaixo constam as especificações técnicas para a versão padrão genX, desenvolvida para suportar as exigências de ambientes industriais e climas extremos:
| Parâmetro | Especificação Detalhada |
|---|---|
| Tensão de Alimentação | 120V ou 230V AC/DC (50/60 Hz) com tolerâncias de -20% a +15% |
| Consumo de Energia | Máximo de 320 VA |
| Gabinete e Peso | Alumínio robusto; aproximadamente 13,5 kg |
| Dimensões (L x A x P) | 270 x 270 x 333,5 mm |
| Temperatura de Operação | -55°C a +55°C (display ativo acima de -10°C) |
| Temperatura do Óleo | -20°C a +120°C no transformador |
| Pressão do Óleo | 0 a 800 kPa |
| Conexão Hidráulica | G 1½” DIN ISO 228-1 ou 1½” NPT ANSI B 1.20.1 |
Versões do Produto
A linha HYDROCAL 1011 genX é segmentada em quatro versões principais para atender diferentes topologias de rede e necessidades operacionais:
- HYDROCAL 1011 genX: Versão padrão para monitoramento online contínuo com montagem fixa diretamente na válvula do transformador.

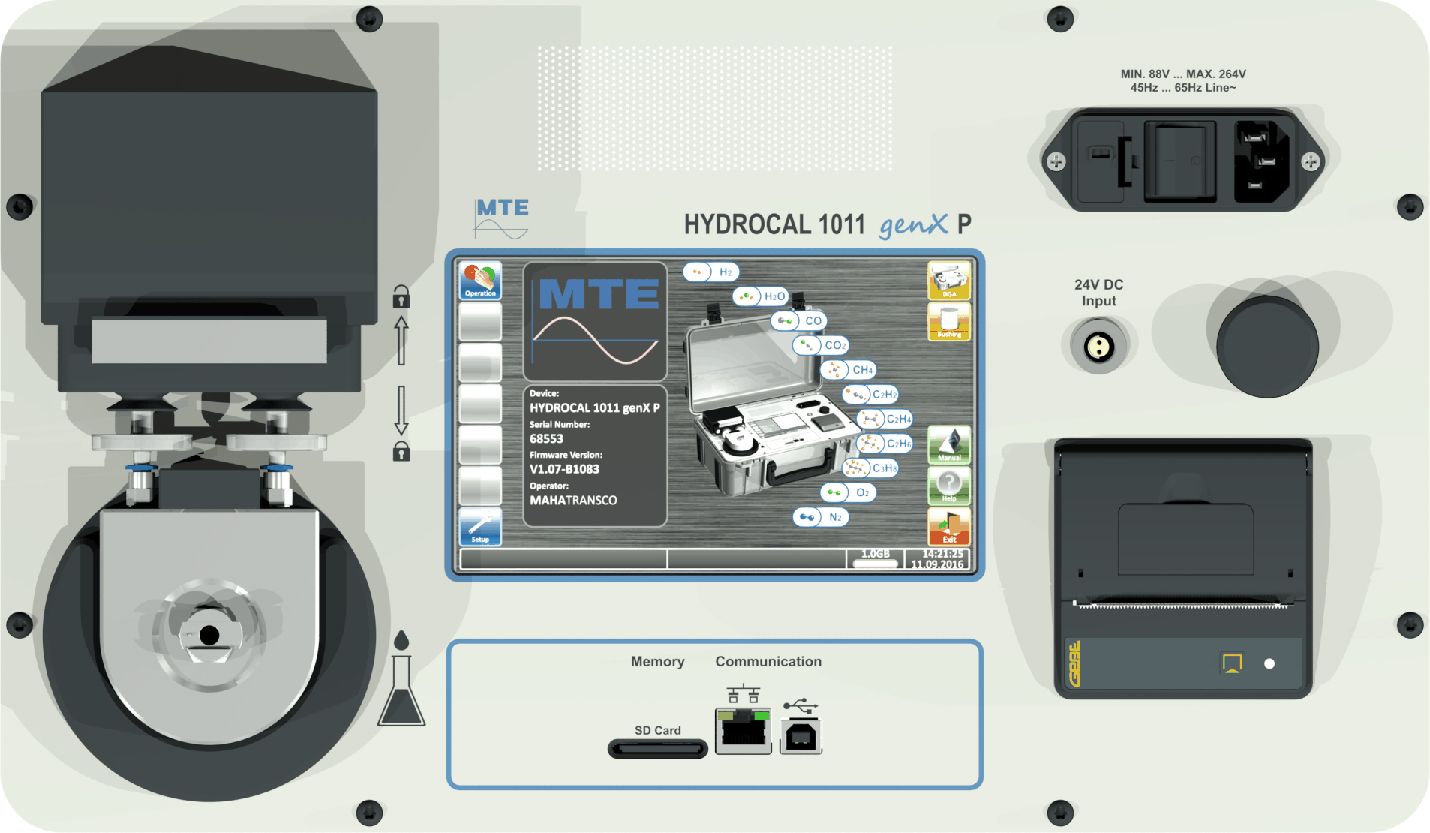

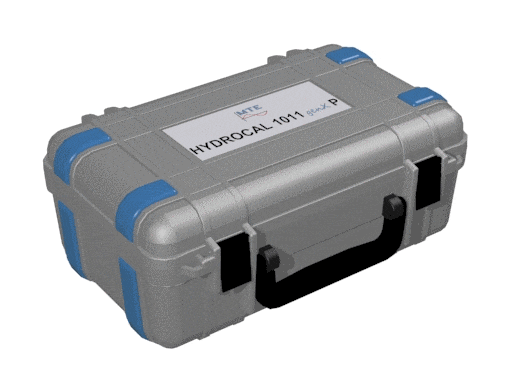

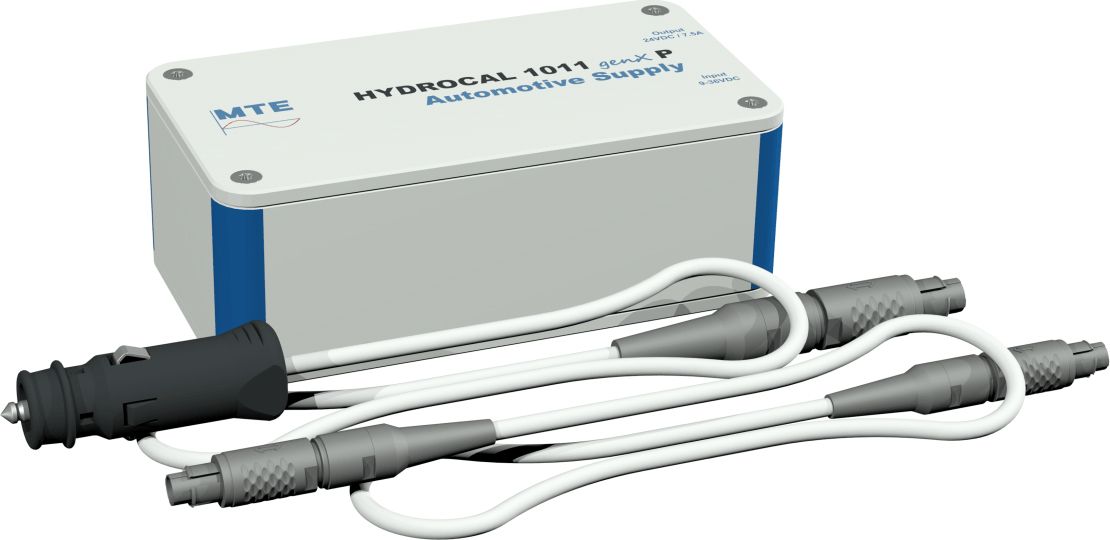

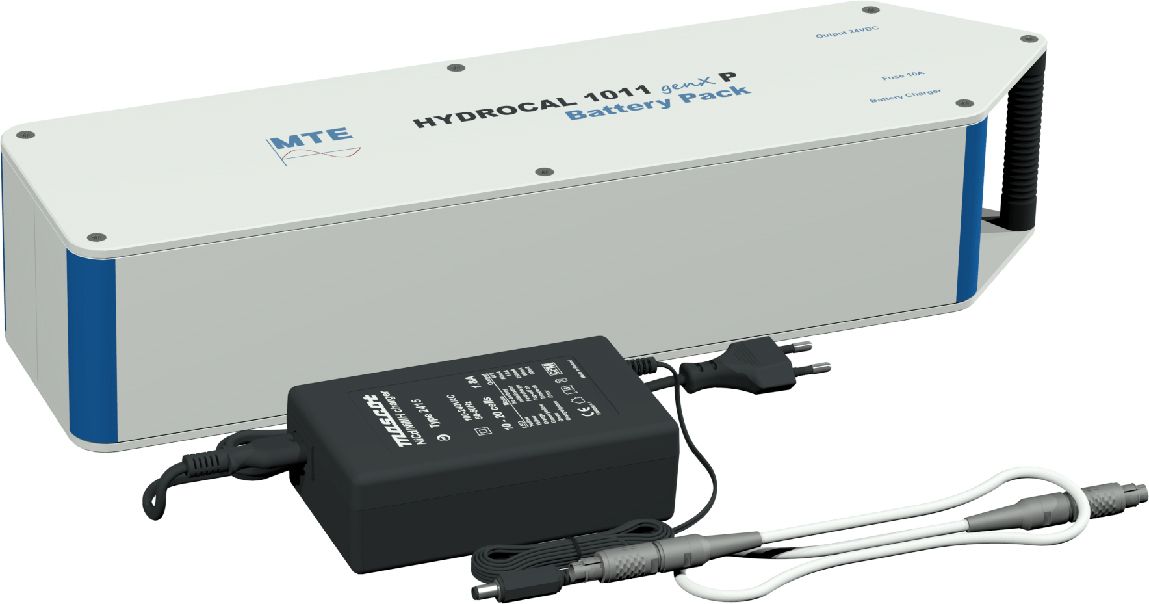

- HYDROCAL 1011 genX P: Versão portátil acondicionada em gabinete plástico rígido de alta resistência. Ideal para campanhas de diagnóstico em campo, pesando apenas 13,4 kg e operando em faixas de 88-264 VAC.
- HYDROCAL 1011 genX Offshore: Desenvolvida especificamente para plataformas e parques eólicos marítimos. Possui gabinete em aço inoxidável V4A e pintura especial classe CX para máxima resistência à névoa salina.

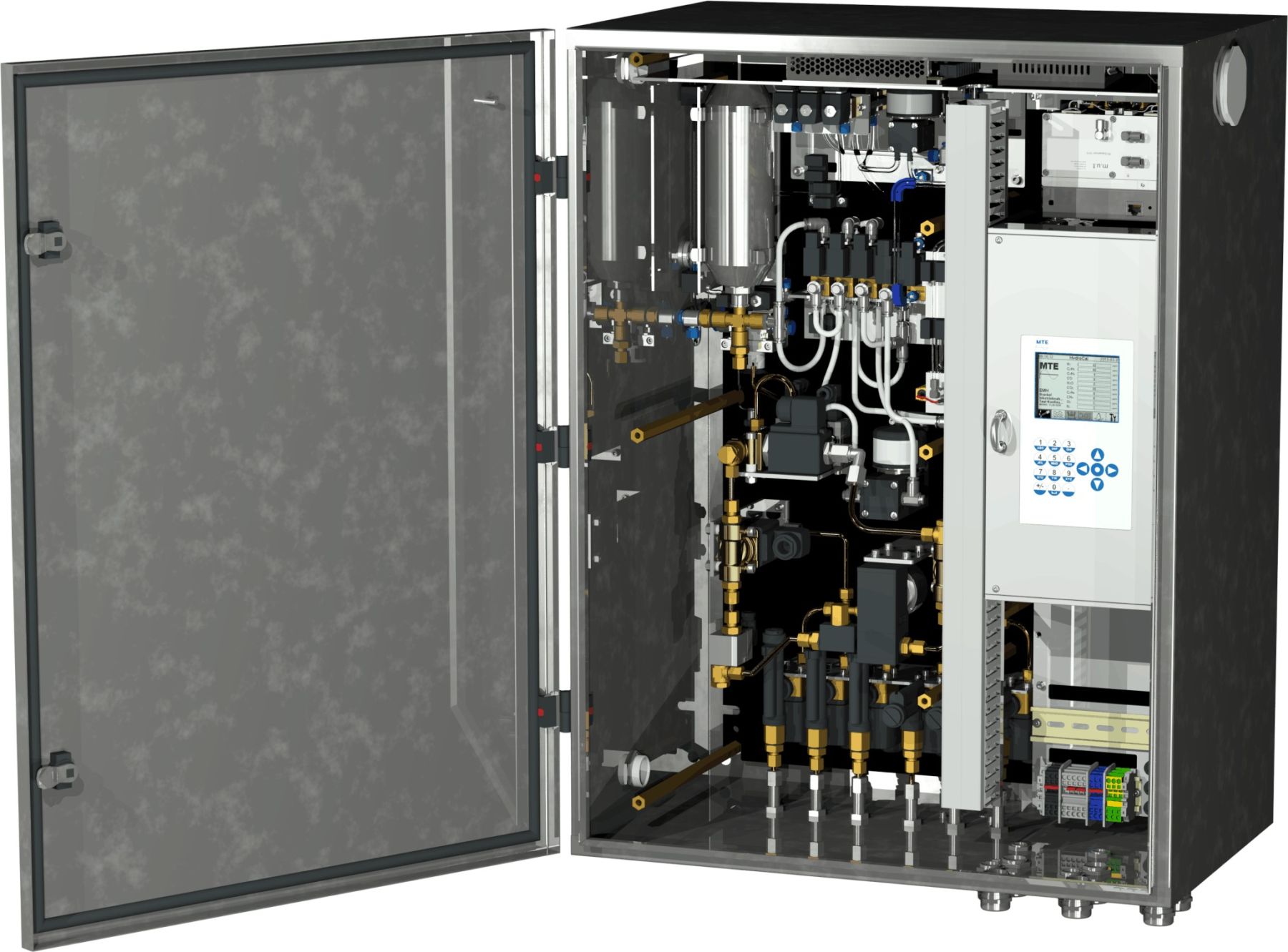

- HYDROCAL 1011-3 (Intensive Care): Solução dedicada para bancos de três transformadores monofásicos. Possui 3 canais de óleo independentes com mistura desprezível e permite instalação a até 30 metros de distância do ativo.
Benefícios
A implementação do HYDROCAL 1011 genX nas usinas hidrelétricas proporciona ganhos diretos em confiabilidade e redução de custos operacionais (OPEX):
- Redução de Custos de Manutenção: A detecção de gases como o Acetileno (C2H2) em estágios iniciais permite programar intervenções antes que ocorra uma falha catastrófica, evitando paradas não planejadas da unidade geradora.
- Segurança Operacional: O monitoramento contínuo do Hidrogênio (H2) e do Monóxido de Carbono (CO) alerta para o envolvimento da celulose no isolamento, protegendo a integridade física da planta.
- Zero Consumíveis: Diferente de sistemas cromatográficos tradicionais, o HYDROCAL não utiliza gases de arraste ou calibração, eliminando a logística de reposição de cilindros.
- Instalação Simplificada: O design compacto permite a conexão direta à válvula de dreno ou amostragem, reduzindo o tempo de comissionamento em campo.
Aplicações
O sistema é otimizado para diversos cenários dentro da infraestrutura de geração e transmissão:
- Usinas Hidrelétricas (UHE): Monitoramento em tempo real de transformadores elevadores sujeitos a variações de carga sazonais.
- Manutenção Preditiva: Substituição de coletas manuais de óleo por análise contínua, gerando tendências históricas precisas para o cálculo do índice de saúde do ativo.
- Diagnóstico de Bancos Monofásicos: Utilização da versão Intensive Care para monitorar simultaneamente as três fases de transformadores de grande porte com um único equipamento.
- Parques Eólicos e Plataformas: Aplicação da versão Offshore em ambientes com alta agressividade química e corrosiva.
Diferenciais
O HYDROCAL 1011 genX destaca-se no mercado global por três pilares tecnológicos fundamentais:
Tecnologia NIR (Near Infrared): Garante alta estabilidade de longo prazo e precisão na medição dos gases hidrocarbonetos, sem a necessidade de recalibrações frequentes comuns em sensores eletroquímicos.
Princípio Headspace sem Membrana: A extração de gás ocorre por equilíbrio de fases em uma câmara de vácuo. Isso elimina o risco de ruptura de membranas e garante que o sistema funcione perfeitamente mesmo em transformadores que operam sob pressão negativa.
Livre de Manutenção: O sistema foi projetado para ser “instale e esqueça”. Não possui dessecantes para troca, não utiliza filtros de ar e não requer intervenções periódicas para substituição de componentes de desgaste.
Suporte Técnico
A MTE Meter Test Equipment AG acumula mais de 40 anos de experiência no desenvolvimento de equipamentos de alta precisão. No Brasil, o suporte técnico especializado, o comissionamento e o pós-venda são realizados pela Bohnen+Messtek, garantindo atendimento local ágil e alinhado às normas técnicas nacionais e internacionais (IEC 60567).
