Fonte de Alta Tensão AC para Ensaios Dielétricos ACS | Haefely

A linha ACS (AC Test Sets) da Haefely é uma solução completa para ensaios dielétricos em alta tensão (AC), atendendo requisitos de ensaio conforme IEC e ANSI/IEEE (conforme documentação do produto). Projetada para operação segura e repetível, a ACS integra fonte de alta tensão, controle por PLC, medições integradas e recursos opcionais para apoiar equipes de instalação, comissionamento e manutenção.

Indicada para aplicações em laboratório e campo (uso indoor e outdoor em “fair weather”, conforme especificação), a ACS foi desenvolvida para reduzir tempo de setup, aumentar confiabilidade dos resultados e elevar a segurança na execução de testes em ativos de alta tensão.

Características técnicas

Controle e operação

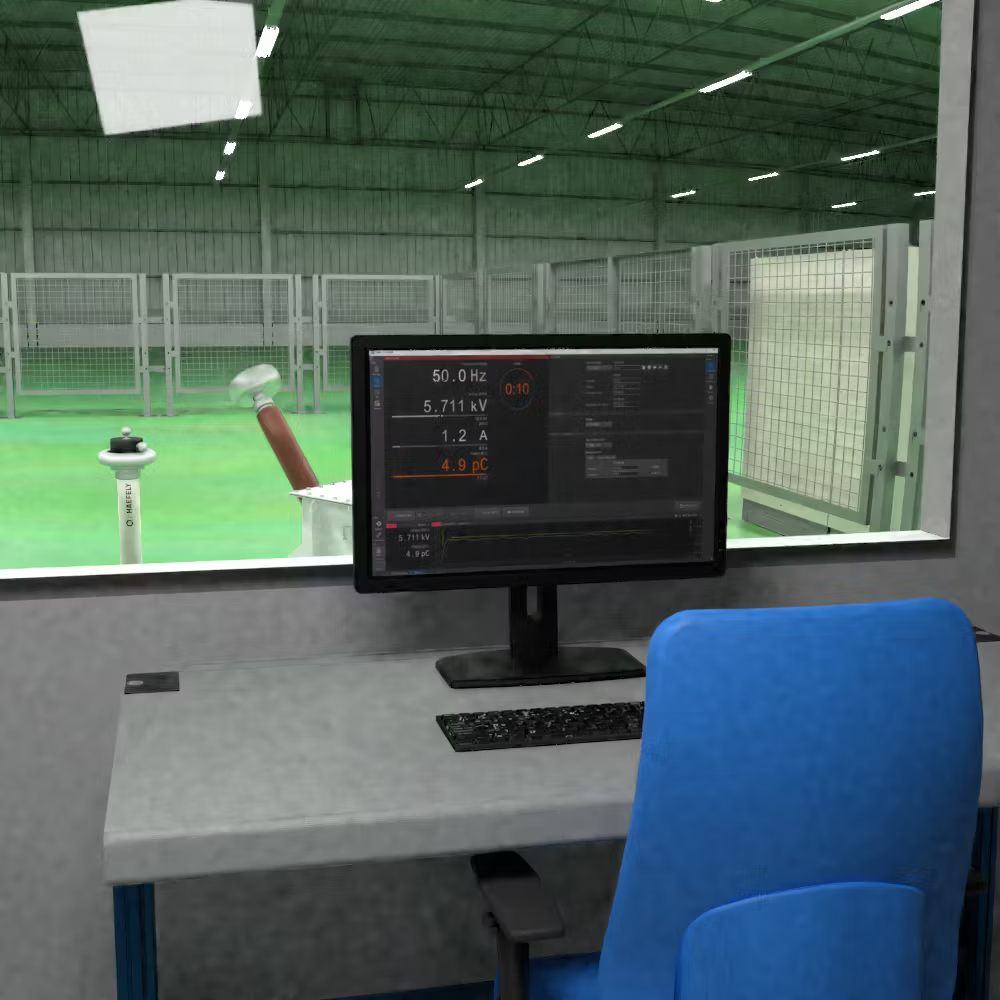

• Controle HVC 300 AC (PLC) com interface Haefely CaMS™ (Control and Measurement Studio) em ambiente Windows.
• Comunicação com PC via Ethernet, com opção de conexão por fibra óptica para maior imunidade a ruído e maior segurança.
• Interface orientada a procedimento, favorecendo padronização de ensaios e treinamento rápido da equipe.

Arquitetura robusta e modular

A solução é composta por dois componentes principais:

• STL – Regulating/Regulator Cabinet: chaveamento, regulação de tensão, medições (tensão/corrente) e controle do circuito de segurança.
• PK – High Voltage Transformer: transformador elevador em tanque metálico com isolamento em óleo, voltado a alta confiabilidade.

A regulação é feita por transformador tipo coluna, isolado a ar, com regulação suave ao longo da faixa, o que ajuda em ensaios com rampa controlada e maior repetibilidade.

Medição e proteção do ensaio

• SIL 3 (ISO 61508), com lógica de segurança e intertravamentos voltados a operação em alta energia.
• Zero start interlock (garante início do ensaio a partir de zero) e emergency trip/stop (desarme de emergência).
• Detecção eletrônica de flash (falha do objeto sob teste) com tempo de resposta < 20 ms (conforme datasheet).
• Modos de leitura de tensão: Peak, Peak/√2 e RMS.
• Leitura de tensão por divisor capacitivo do bushing, favorecendo estabilidade inclusive em baixas tensões (conforme documentação).

Faixas de modelos (visão geral)

A família ACS contempla combinações típicas de:

• Tensão de saída: 25 kV, 50 kV, 75 kV e 100 kV (dependendo do modelo)
• Potência: 20 kVA, 40 kVA, 60 kVA, 80 kVA e 100 kVA (dependendo do modelo)

A documentação também especifica ciclos de trabalho (duty cycle) por configuração — ponto crítico para dimensionar rotinas de ensaios repetitivos sem exceder limites térmicos.

Condições ambientais (conforme datasheet)

• Temperatura de operação: 0°C a +40°C
• Umidade: 5 a 90% r.h., sem condensação
• Altitude: < 1000 m (com derating acima disso)

Benefícios práticos para o time de campo e laboratório

Padronização e ganho de produtividade

O uso de controle dedicado e software (CaMS) favorece uma execução mais consistente dos ensaios, reduzindo variações operacionais entre equipes e turnos — especialmente útil em comissionamentos com cronograma apertado.

Mais segurança durante o ensaio

Com SIL 3, intertravamentos e E‑Stop, a ACS reforça a segurança do operador e do ambiente de teste, reduzindo riscos em atividades de manutenção e comissionamento.

Menor risco de danos em falhas dielétricas

A detecção rápida de flash reduz a janela de exposição durante falhas do objeto sob teste, ajudando a evitar danos maiores e retrabalho.

Aplicações

A ACS é indicada para ensaios dielétricos AC em diversos ativos e componentes de alta tensão, incluindo:

• Transformadores de distribuição
• Transformadores de instrumento
• Cubículos e switchgear
• Buchas e para-raios
• Máquinas rotativas (motores/geradores)
• Terminações, juntas e acessórios de cabos
• Isoladores e conectores de alta tensão

Aplicável a cenários como:

• Aceitação e comissionamento
• Manutenção preventiva e diagnóstica
• Testes de rotina e investigação pós-evento

Diferenciais da ACS

Plataforma integrada para evoluir o ensaio

Além da fonte de alta tensão, a ACS pode ser combinada com funcionalidades integradas para medições avançadas, reduzindo integrações improvisadas e melhorando a confiabilidade do conjunto:

• ACS PD MEAS para medição de Descargas Parciais (PD).
• Opções PD Free com níveis indicados no datasheet:
  • Padrão: <25 pC
  • Opcional: <10 pC (ACS PD FREE 10)
  • Opcional: <1 pC (ACS PD FREE 1) — “inherent PD” do sistema, desconsiderando ruído ambiente (conforme nota técnica do datasheet)
• ACS TAN D MEAS para tan δ / fator de dissipação, com referência ao uso do IDAS 2823 como dispositivo de medição (conforme brochure).

Na prática, isso facilita:

• setup mais rápido
• menos variáveis de aterramento/ruído
• maior repetibilidade
• rotina de ensaio mais padronizável

Suporte técnico Bohnen+Messtek | Diferencial que protege o seu projeto

A Bohnen+Messtek apoia desde a especificação até a operação, com foco em:

• seleção correta do modelo (kV, kVA, duty cycle e necessidade de PD/tan δ)
• orientação de instalação e comissionamento
• treinamento operacional e melhores práticas de segurança
• suporte técnico e acompanhamento pós-venda

Fornecimento típico

• Gabinete regulador STL
• Transformador elevador PK
• Controle HVC AC integrado
• Software CaMS Remote (PC Windows não incluso)
• Cabos (potência/medição/comunicação) 20 m
• Ground stick, emergency stop, relatório de teste e manuais
