No universo do setor elétrico, a precisão e a confiabilidade das medições são mais do que requisitos técnicos; são pilares fundamentais para a segurança operacional, a eficiência energética e a sustentabilidade das redes.
Engenheiros e técnicos enfrentam diariamente o desafio de garantir que os medidores de energia funcionem com exatidão e que a qualidade da energia entregue esteja dentro dos padrões. É nesse cenário que a expertise de empresas como a Bohnen+Messtek, reconhecida pelo seu profundo conhecimento e soluções, se torna um diferencial competitivo e operacional.

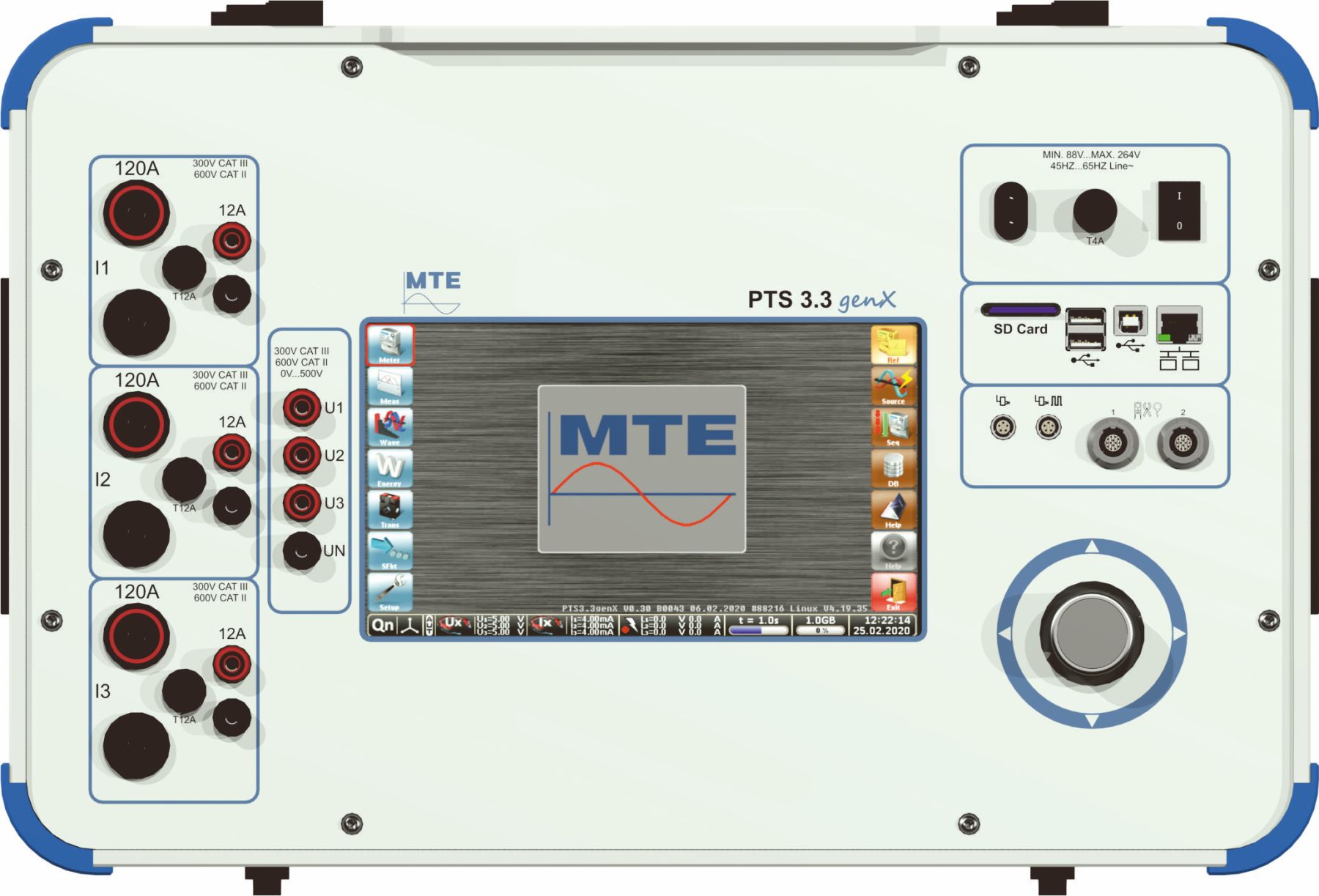

Apresentamos o PTS 3.3 genX, um sistema de teste elétrico portátil que não apenas atende, mas eleva as expectativas de desempenho em campo. Desenvolvido para ser uma solução completa, este equipamento integra uma fonte de corrente e tensão trifásica com um padrão de referência eletrônico de classe 0.05, estabelecendo um novo patamar para a verificação de instalações e a análise das condições da rede elétrica. Sua capacidade de oferecer resultados precisos e confiáveis, mesmo em ambientes desafiadores, o torna uma ferramenta indispensável para qualquer profissional que busca excelência.
A Essencialidade dos Capacitores de Alta Tensão na Medição de Descarga Parcial
A Revolução na Calibração e Análise de Redes Elétricas
O PTS 3.3 genX é a personificação da engenharia avançada aplicada às necessidades do campo. Sua concepção visa simplificar operações complexas, garantindo que a precisão não seja comprometida pela portabilidade ou pela facilidade de uso.
Como a Sazonalidade em Linhas de Transmissão Pode Otimizar o Sistema Elétrico Brasileiro
Precisão Inigualável e Versatilidade em Campo
A característica mais marcante do PTS 3.3 genX é sua precisão de classe 0.05. Isso significa que ele oferece um nível de exatidão raramente encontrado em equipamentos portáteis, permitindo que os profissionais realizem verificações e calibrações com a máxima confiança.
Conforme detalhado na documentação técnica do equipamento, o sistema possui padrão de referência eletrônico trifásico de classe de precisão 0.05, garantindo medições de energia ativa, reativa e aparente com margens de erro mínimas.
Além da precisão, a versatilidade é um ponto forte. Com um amplo alcance de medição, alta precisão e alta tolerância a influências externas indesejadas, o PTS 3.3 genX se adapta a diversas situações, desde a verificação de medidores em campo até a análise aprofundada de distúrbios na rede.
Sua robustez e design compacto, com dimensões de 470 x 320 x 253 mm e peso de aproximadamente 23 kg, o tornam ideal para o transporte e uso em diferentes locais, sem comprometer a performance.
Capacitores de Acoplamento de Alta Tensão: Essenciais para a Segurança e Eficiência Elétrica
Operação Simplificada e Autônoma
A eficiência em campo também depende da facilidade de operação. O PTS 3.3 genX foi projetado para otimizar o tempo do técnico, eliminando a necessidade de equipamentos adicionais. Ele permite operação automática com pontos de carga predefinidos sem a necessidade de um PC externo. Isso significa menos tempo configurando e mais tempo realizando testes críticos.
A interface do usuário é outro destaque: uma grande tela TFT sensível ao toque colorida de 9 polegadas (800 x 480 pixels) com interface gráfica de usuário oferece uma experiência intuitiva. A navegação pelos menus e a visualização dos resultados são claras e diretas, facilitando a tomada de decisões rápidas e informadas.
O Poder das Câmeras Termográficas Industriais na Manutenção Elétrica
Funções Essenciais para o Profissional Moderno
O escopo de funcionalidades do PTS 3.3 genX é abrangente, cobrindo as principais demandas de teste e análise no setor elétrico.
Soluções de Calibração e Teste Elétrico da Bohnen+Messtek: Destaques
Geração de Cargas e Medição de Energia
A capacidade de gerar condições de carga monofásicas ou trifásicas independentes para verificação de medidores é crucial. Isso permite simular cenários reais de consumo para testar a performance de medidores sob condições controladas e precisas.
A medição de energia ativa, reativa e aparente para sistemas trifásicos (3 ou 4 fios) é complementada por um calculador de erro integrado e duas entradas de pulso, uma delas configurável como saída, oferecendo flexibilidade para diferentes configurações de teste.
Diagnóstico Completo da Qualidade de Energia
A qualidade da energia é um fator crítico para a longevidade de equipamentos e a estabilidade da rede. O PTS 3.3 genX oferece ferramentas de diagnóstico avançadas, incluindo diagrama vetorial, espectro de harmônicos, forma de onda e exibição de campo rotativo para análise das condições da rede.
Essas funcionalidades permitem identificar rapidamente problemas como distorções harmônicas, desequilíbrios de fase e anomalias na forma de onda, que podem impactar negativamente a operação de sistemas elétricos.
Monitoramento de Buchas e Descarga Parcial: Como Prevenir Falhas Críticas em Transformadores
Testes de Transformadores de Corrente e Potencial
A integridade dos Transformadores de Corrente (TCs) e Transformadores de Potencial (TPs) é vital para a medição e proteção de sistemas elétricos.
O PTS 3.3 genX realiza medição de carga de Transformadores de Corrente (TC) e Transformadores de Potencial (TP), além de teste de relação de Transformadores de Corrente (TC). Esses testes são fundamentais para garantir que os transformadores estejam operando dentro das especificações, evitando erros de medição e falhas no sistema.
CALegration®: A Plataforma Unificada que Eleva a Calibração e Medição no Setor Elétrico
Conectividade e Flexibilidade para o Futuro
Em um mundo cada vez mais conectado, a capacidade de integrar dados e controlar equipamentos remotamente é um diferencial. O PTS 3.3 genX abraça essa realidade, oferecendo múltiplas opções de conectividade.
Monitoramento de Buchas e Descarga Parcial: Como Prevenir Falhas Críticas em Transformadores
Integração e Acessibilidade
A transferência de dados e a comunicação são facilitadas via USB (Tipo B), ETHERNET ou WLAN. Essa flexibilidade permite que os dados dos testes sejam facilmente exportados para análise posterior ou integração com sistemas de gestão.
Além disso, o servidor web integrado para exibição remota da interface gráfica do usuário e controle remoto da unidade oferece a conveniência de operar o equipamento à distância, ideal para situações que exigem monitoramento contínuo ou acesso em locais de difícil acesso.
O armazenamento de dados em cartão de memória SD removível garante que um grande volume de informações possa ser salvo e gerenciado com facilidade.
A Evolução das Campanhas de Medição de Qualidade de Energia no Brasil
Expansibilidade com Acessórios Dedicados
Para atender a uma gama ainda maior de aplicações, o PTS 3.3 genX pode ser complementado com uma série de acessórios opcionais. Isso inclui diferentes conjuntos de TCs de garra, como o UCT 120.3 (120 A), UCT 1000.3 (1000 A) e as sondas de corrente flexíveis UCT LEM.3 FLEX 3000 (30/300/3000A), que ampliam significativamente a capacidade de medição de corrente.
Adaptadores como o UCT AMP-LiteWire e UCT VOLT-LiteWire, com sensores de corrente de alta tensão (2000 A) e tensão (40 kV) primários, respectivamente, expandem as capacidades do sistema para testes em níveis de tensão e corrente mais elevados. Essa modularidade garante que o investimento no PTS 3.3 genX seja duradouro e adaptável às necessidades futuras.
Medidores Multifuncionais: Como o Sonel MPI-535 Revoluciona as Medições Elétricas
O Futuro da Medição Elétrica em Suas Mãos
O PTS 3.3 genX representa um avanço significativo para os profissionais do setor elétrico. Sua combinação de precisão de classe 0.05, portabilidade, autonomia operacional e um conjunto robusto de funções o posiciona como a ferramenta definitiva para a calibração de medidores e a análise de redes.
Ao investir em um sistema de teste elétrico portátil como o PTS 3.3 genX, com o suporte e o conhecimento que empresas como a Bohnen+Messtek oferecem, as empresas e os técnicos garantem não apenas a conformidade com as normas, mas também a otimização de processos, a redução de custos operacionais e, acima de tudo, a segurança e a confiabilidade do sistema elétrico nacional.
Este equipamento não é apenas um testador; é um parceiro estratégico que capacita os profissionais a superar desafios, inovar e contribuir para um futuro energético mais seguro e eficiente.
