PVM-1021 Pro: A Solução Completa para Medição Fotovoltaica da Sonel



O PVM-1021 Pro é a resposta da Bohnen Messtek para as demandas crescentes por precisão e agilidade no setor fotovoltaico. Este kit foi cuidadosamente montado para equipar técnicos com as ferramentas necessárias para realizar medições completas, desde a tensão e corrente até a resistência de isolamento, e correlacionar esses dados com as condições ambientais em tempo real (radiação solar e temperatura). O resultado é uma análise de desempenho sem precedentes, facilitando a identificação de problemas e a otimização de cada watt de energia gerada.

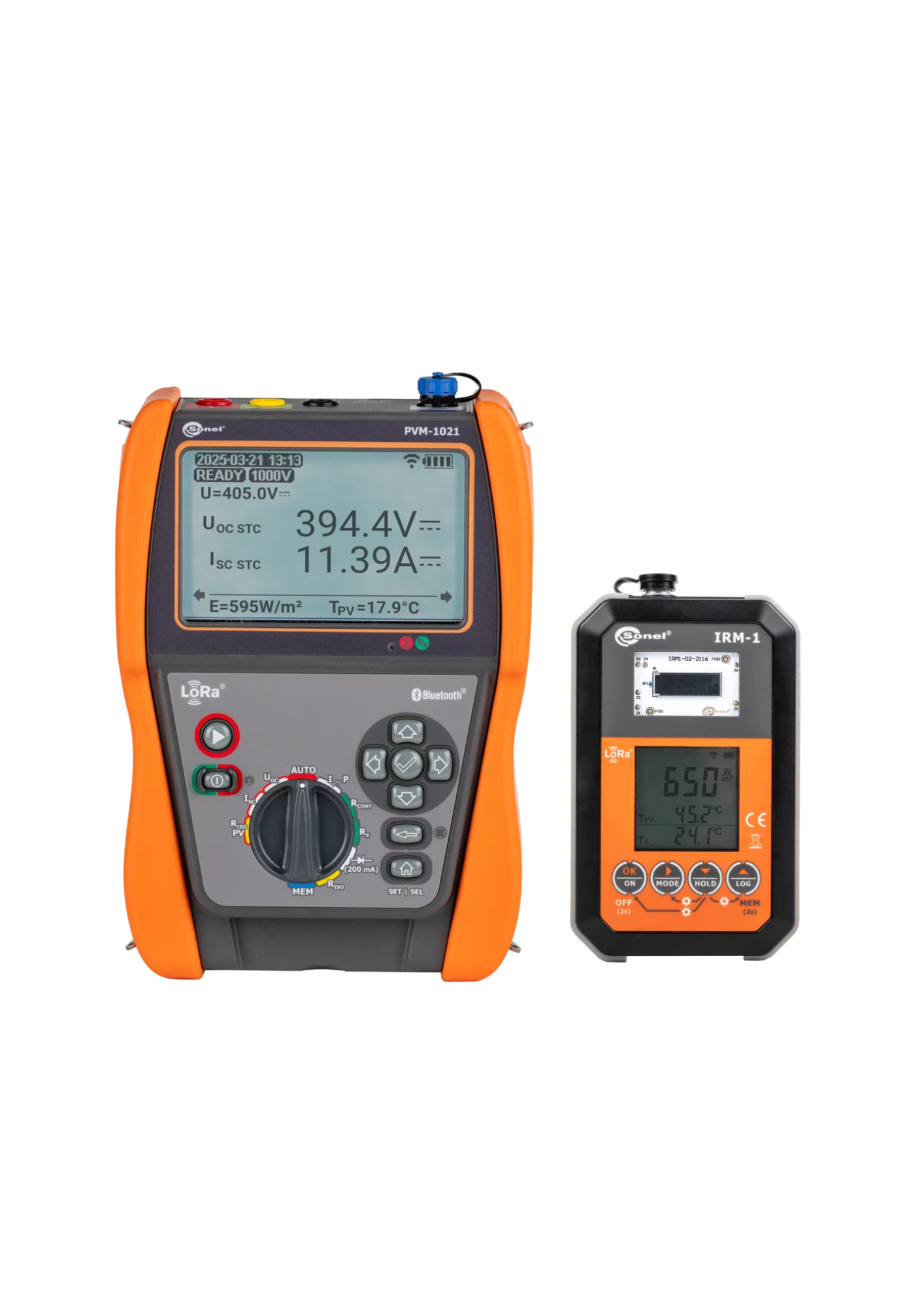

O conjunto PVM-1021 Pro combina as capacidades individuais do PVM-1021 e do IRM-1 para oferecer uma suíte robusta de medição:

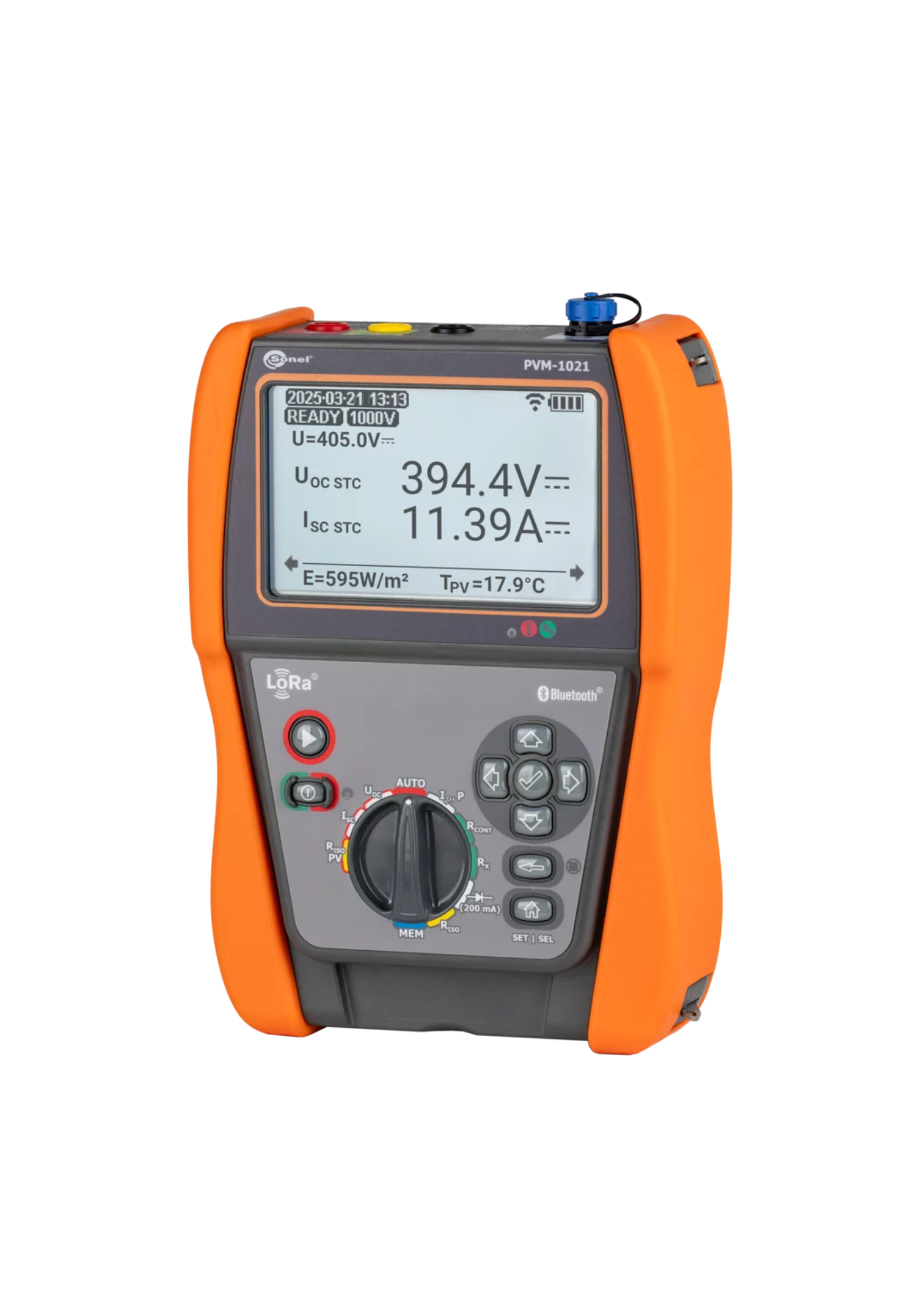

• PVM-1021 – Medidor Fotovoltaico:
  • Funções de Medição: Tensão de circuito aberto (Voc) até 1000V DC, Corrente de curto-circuito (Isc) até 20A DC, Resistência de isolamento (Riso) com tensões de 250V, 500V, 1000V, Resistência de condutores de proteção, Corrente e Potência AC/DC (com pinça externa), Tensão de rede AC até 600V, Teste de diodos (200mA) e teste de diodos de bloqueio (1000V DC).
  • Modo AUTO: Sequências de medição automatizadas para otimizar o tempo em campo.
  • Conectividade: Interface LoRa para comunicação de longo alcance com o IRM-1 e Bluetooth para transferência de dados para PC.
  • Memória: Armazenamento para 4059 registros de medição (100 objetos com 40 células cada).
  • Segurança: Categoria de medição CAT III 1000V (EN IEC 61010-2-030) e proteção IP54.
• IRM-1 – Medidor de Radiação Solar e Temperatura:
  • Medições: Intensidade da radiação solar (irradiância em W/m² ou BTU/ft²h), Temperatura do painel PV e ambiente (°C ou °F).
  • Sensores Integrados: Bússola e sensor de inclinação para determinação precisa da orientação e ângulo do painel.
  • Registrador: Memória interna para 5000 registros de dados, ideal para monitoramento contínuo e análise de sombreamento.
  • Conectividade: Interface LoRa para comunicação com o PVM-1021 e porta USB para transferência de dados.
  • Segurança: Proteção IP65, garantindo robustez em ambientes externos.

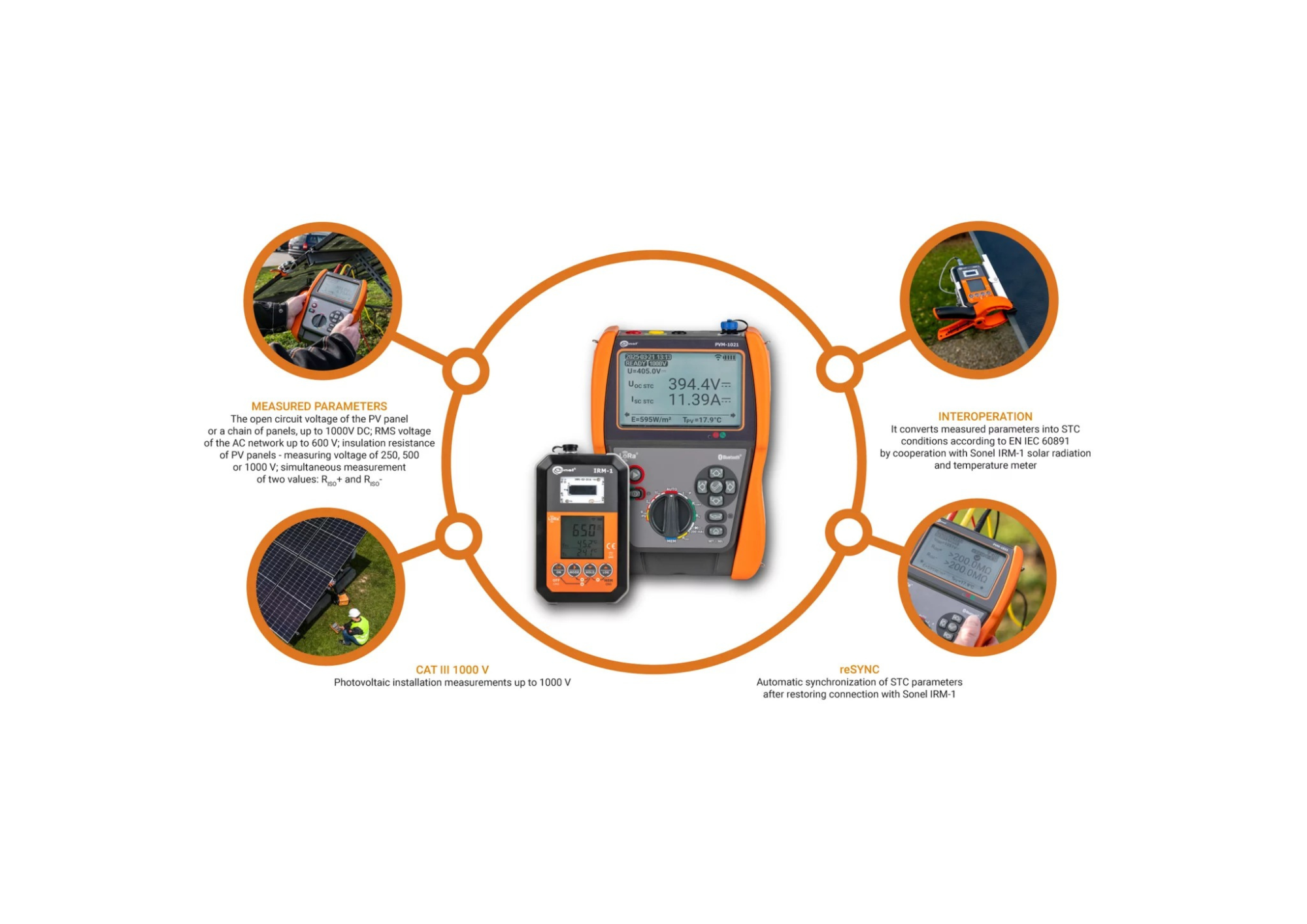

• Sinergia “reSYNC”: A função exclusiva “reSYNC” permite a sincronização automática de dados entre o PVM-1021 e o IRM-1. Em caso de perda de comunicação, o IRM-1 armazena os dados ambientais temporariamente e os envia ao PVM-1021 quando a conexão é restabelecida, garantindo que todos os resultados sejam automaticamente complementados e convertidos para as Condições Padrão de Teste (STC) conforme EN IEC 60891.

O conjunto PVM-1021 Pro oferece benefícios que redefinem a eficiência e a precisão na gestão de sistemas fotovoltaicos:

• Otimização do Fluxo de Trabalho: A integração perfeita via “reSYNC” e o modo AUTO do PVM-1021 automatizam processos e reduzem o tempo de coleta de dados, permitindo que as equipes concluam mais projetos em menos tempo com maior precisão.
• Diagnóstico Abrangente e Preciso: A capacidade de coletar dados elétricos e ambientais simultaneamente e convertê-los para STC proporciona uma visão completa da saúde do sistema, facilitando o diagnóstico de anomalias e a tomada de decisões embasadas.
• Redução de Erros e Re-trabalho: A sincronização automática e a eliminação de cálculos manuais minimizam a probabilidade de erros humanos, resultando em dados mais confiáveis e menos necessidade de refazer medições.
• Segurança Elevada em Campo: Ambos os dispositivos possuem classificações de segurança e proteção de ingresso robustas (IP54 para PVM-1021, IP65 para IRM-1), garantindo a integridade do operador e a durabilidade dos equipamentos em ambientes desafiadores.
• Documentação e Análise Simplificadas: A transferência de dados via Bluetooth/USB para softwares como Sonel Reader e Sonel Reports PLUS otimiza a criação de relatórios detalhados e a análise de longo prazo, essenciais para auditorias e otimização contínua.

O PVM-1021 Pro é a escolha ideal para uma vasta gama de aplicações:

• Comissionamento de Instalações PV: Verificação rigorosa do desempenho inicial do sistema, assegurando que ele atenda aos padrões de projeto e regulamentações antes da operação.
• Manutenção Preditiva e Corretiva Avançada: Identificação proativa de degradações de desempenho ou falhas potenciais, como problemas de sombreamento (registrado pelo IRM-1) ou defeitos de isolamento (detectados pelo PVM-1021), permitindo intervenções rápidas e eficazes.
• Otimização de Sistemas Existentes: Avaliação detalhada da performance e ajuste fino da orientação e inclinação dos painéis, utilizando os sensores do IRM-1, para maximizar a captação de energia e a produção.
• Monitoramento de Performance e Auditorias: Criação de um histórico de dados preciso e confiável, fundamental para auditorias de garantia, conformidade e para demonstrar o valor e a eficiência do sistema ao longo do tempo.
• Análise de Viabilidade e Sombreamento: O registrador do IRM-1 permite avaliar a radiação solar em um local proposto antes da instalação, e identificar e quantificar problemas de sombreamento em sistemas existentes, cruciais para a otimização do projeto.

O PVM-1021 Pro estabelece um novo padrão no mercado, diferenciando-se por:

• Sincronização “reSYNC” Inovadora: Este é o principal diferencial, que permite a compensação automática das condições ambientais e a conversão para STC. Esta funcionalidade, que supera a dependência de métodos manuais, oferece uma precisão sem precedentes na avaliação do desempenho real de módulos e strings.
• Kit Completo e Integrado: Ao invés de medidores isolados, o PVM-1021 Pro é um sistema integrado que garante que todas as variáveis críticas (elétricas e ambientais) sejam medidas e correlacionadas de forma eficiente, poupando o técnico de adquirir equipamentos adicionais e garantir a compatibilidade.
• Conectividade e Software Robustos: A comunicação via LoRa garante uma conexão estável e de longo alcance entre os dispositivos em campo, enquanto o Bluetooth e os softwares Sonel Reader e Sonel Reports PLUS oferecem ferramentas profissionais para a gestão, análise e documentação dos resultados, facilitando a elaboração de relatórios completos e compreensíveis.
• Durabilidade e Confiabilidade Sonel: Ambos os componentes do PVM-1021 Pro são fabricados pela Sonel, sinônimo de equipamentos de medição robustos e de alta qualidade. A resistência a condições ambientais adversas (IP54/IP65) e as certificações de segurança internacionais garantem uma longa vida útil e desempenho consistente.
• Suporte Técnico Excepcional Bohnen Messtek: A Bohnen Messtek complementa a excelência do produto com um suporte técnico dedicado, treinamentos especializados e assistência contínua, assegurando que nossos clientes maximizem o potencial de seu investimento e tenham uma experiência operacional tranquila e eficaz.
