Padrão de referência comparador trifásico K2008 | MTE

O K2008 é um comparador trifásico de altíssima precisão, classe 0.005 (50 ppm), projetado para a verificação e calibração de medidores padrão de referência e outros equipamentos de medição elétrica de precisão. Desenvolvido pela MTE, este instrumento atende aos rigorosos requisitos de laboratórios de metrologia, concessionárias de energia, institutos de pesquisa e fabricantes de medidores que necessitam de rastreabilidade e exatidão máxima em suas medições.

Com ampla faixa de tensão (30 V a 520 V) e corrente (1 mA a 160 A) em entrada direta, o K2008 elimina a necessidade de transformadores externos na maioria das aplicações, simplificando a montagem do sistema de teste e reduzindo fontes de erro. Sua arquitetura baseada em conversores A/D de 24 bits e processador DSP Sharc garante medições estáveis e repetitivas, essenciais para a validação de padrões de referência em laboratórios acreditados.

Características Técnicas

O K2008 foi projetado para oferecer o mais alto nível de desempenho metrológico em um formato compacto e robusto. Suas principais especificações técnicas incluem:

• Precisão classe 0.005 (50 ppm) para medições de tensão, corrente, potência ativa, reativa e aparente, e energia nos regimes trifásico 3 e 4 fios

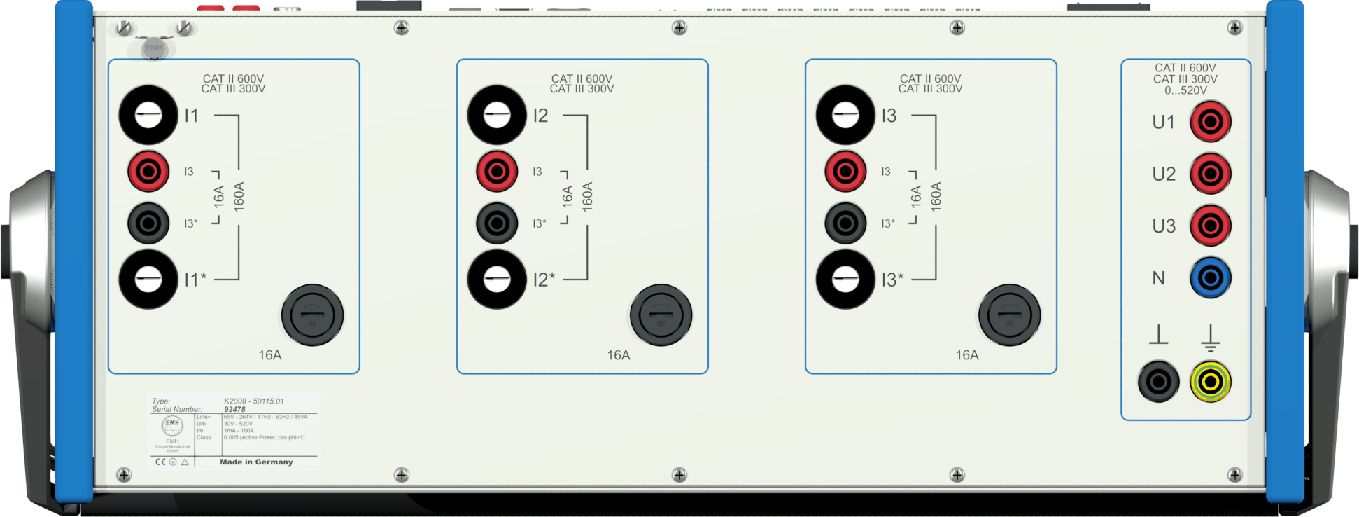

• Entrada direta de tensão de 30 V a 520 V (fase-neutro), sem necessidade de TP
• Entrada direta de corrente de 1 mA a 160 A, sem necessidade de TC
• Entrada DC de referência de 10 VDC para verificação contra padrões DC

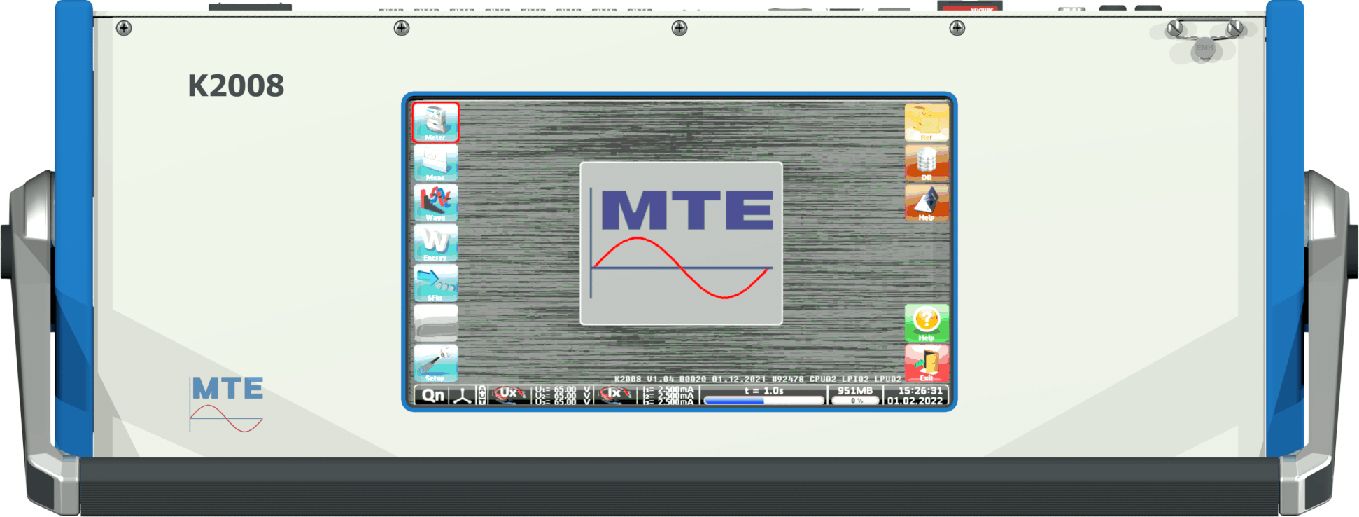

• Display TFT colorido de 9″ (800 x 480 pixels) com interface gráfica touch screen

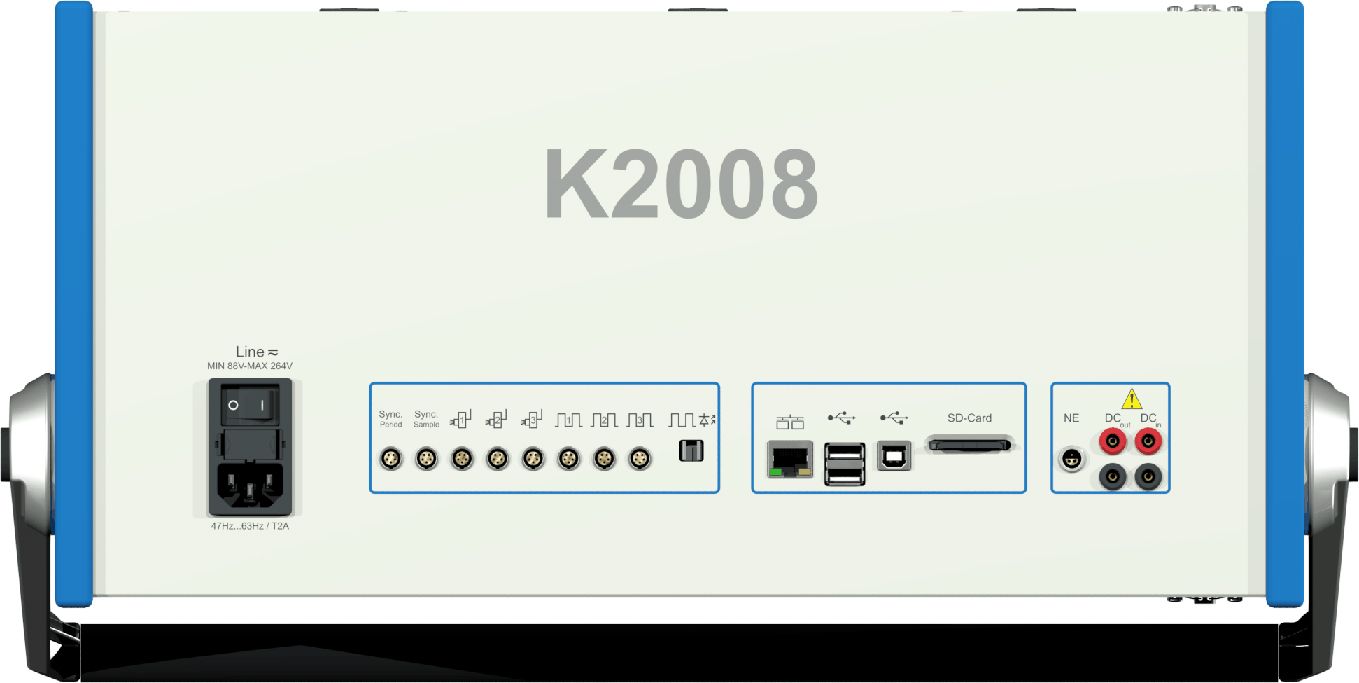

• Comunicação e transferência de dados via USB (Tipo B), Ethernet e WLAN
• Armazenamento em cartão SD removível e duas portas USB tipo A para periféricos
• Servidor web integrado para acesso remoto à interface e controle do equipamento
• Três entradas de pulso (até 200 kHz) para teste de medidores padrão com calculador de erro integrado
• Três saídas de pulso programáveis (elétrica e óptica), com frequência máxima de 62,4 kHz
• Entradas de sincronismo para frequência de período (até 70 Hz) e frequência de amostra (até 69 kHz, ou 2 MHz com divisor interno)
• Análise vetorial, exibição de harmônicas e formas de onda trifásicas

Dados Gerais:

Estabilidade e Deriva:

Segurança:

Este conjunto de especificações torna o K2008 um instrumento adequado tanto para uso em bancada de laboratório quanto para integração em sistemas automatizados de calibração, com desempenho consistente em longas sessões de medição.

Benefícios

Aumento da confiabilidade metrológica. Com classe 0,005 e deriva anual inferior a 0,0015%, o K2008 oferece a estabilidade necessária para que laboratórios mantenham sua cadeia de rastreabilidade com segurança. A baixa deriva térmica (0,00025%/K) significa que variações normais de temperatura no ambiente de trabalho não comprometem os resultados.

Redução de custos operacionais. A ampla faixa de medição direta elimina a necessidade de transformadores de corrente e potencial externos na maior parte das aplicações, reduzindo o investimento em equipamentos auxiliares e o tempo de montagem do sistema. A interface remota via servidor web permite que um único técnico opere o equipamento de qualquer estação na rede.

Facilidade de uso e instalação. O display touch screen de 9″ com interface gráfica intuitiva reduz a curva de aprendizado. A conexão via USB, Ethernet ou WLAN oferece flexibilidade para integração em diferentes infraestruturas de laboratório. O armazenamento em cartão SD permite transportar configurações e resultados entre equipamentos sem depender de rede.

Maior produtividade nas rotinas de calibração. Com três canais de pulso independentes e calculador de erro integrado, o K2008 pode testar múltiplos medidores simultaneamente ou realizar ensaios em diferentes pontos de carga de forma automatizada. As saídas de pulso programáveis permitem integração direta com sistemas de calibração automatizados.

Aplicações

O K2008 é aplicável em diversos cenários dentro do setor elétrico:

Laboratórios de metrologia de concessionárias de energia. Utilizado como padrão de referência para calibração de medidores eletrônicos e eletromecânicos utilizados em faturamento, garantindo a exatidão das medições que baseiam o faturamento de energia. Exemplo: uma concessionária que calibra trimestralmente seus padrões de campo pode utilizar o K2008 como referência mestra, reduzindo a incerteza da cadeia de calibração.

Institutos de pesquisa e laboratórios de universidades. Empregado em ensaios de tipo e verificação de protótipos de novos medidores, análise de qualidade de energia e estudos de harmônicas em sistemas trifásicos. Exemplo: um laboratório universitário que desenvolve um novo medidor inteligente pode utilizar o K2008 para validar o desempenho do protótipo em todas as faixas de corrente e fator de potência.

Fabricantes de medidores de energia. Utilizado nas linhas de produção e nos laboratórios de garantia da qualidade para verificação final de medidores, ajuste de constantes e ensaios de rotina. Exemplo: um fabricante que produz 10.000 medidores por mês pode integrar o K2008 a um sistema automatizado de calibração em linha.

Empresas de serviços de calibração. Como padrão de transferência para serviços terceirizados de calibração de medidores e instrumentos elétricos, atendendo a laboratórios que buscam acreditação ISO 17025. Exemplo: uma empresa de calibração que atende concessionárias em todo o país pode utilizar o K2008 como padrão móvel, graças à sua robustez e à possibilidade de operação remota.

Comissionamento de sistemas de medição. Utilizado na validação de sistemas de medição em subestações e usinas, verificando a exatidão dos transformadores de instrumento e dos medidores instalados.

Diferenciais

Tecnologia de medição de última geração. O K2008 utiliza conversores A/D de 24 bits combinados a um processador DSP Sharc, arquitetura que garante a linearidade e a estabilidade necessárias para a classe 0,005. Enquanto muitos comparadores do mercado operam com resolução de 16 ou 18 bits, o K2008 oferece uma faixa dinâmica superior, resultando em medições mais precisas especialmente em baixas correntes e fatores de potência extremos.

Conceito de faixas internas otimizadas. Com 25 faixas de corrente internas (de 2,5 mA a 160 A) e 4 faixas de tensão (65 V, 130 V, 260 V e 520 V), o K2008 seleciona automaticamente a melhor combinação para cada ponto de medição, maximizando a resolução e minimizando o erro. Isto representa uma vantagem significativa frente a equipamentos que utilizam faixas fixas ou dependem de resistores de shunt externos.

Estabilidade superior e baixa deriva temporal. Com deriva anual de apenas 0,0015% em tensão e corrente, e 0,0030% em potência/energia, o K2008 mantém sua calibração por períodos prolongados, reduzindo a frequência de recalibrações e o custo total de propriedade. O coeficiente de temperatura de 0,00025%/K significa que o equipamento pode operar em ambientes com variações térmicas sem perda significativa de desempenho — um diferencial importante em laboratórios sem climatização rigorosa.

Flexibilidade de comunicação e automação. O servidor web integrado permite acesso completo à interface do equipamento via navegador, sem necessidade de software proprietário instalado. As interfaces USB, Ethernet e WLAN garantem compatibilidade com qualquer infraestrutura de rede, e as saídas de pulso programáveis permitem integração direta com sistemas de calibração automatizados de diferentes fabricantes.

Suporte técnico especializado. A Bohnen+Messtek, representante da MTE no Brasil, oferece suporte técnico com engenheiros familiarizados com o equipamento e suas aplicações. Diferentemente de aquisições diretas de fornecedores internacionais, o cliente conta com assistência local para calibração, manutenção e suporte na integração do K2008 aos seus sistemas existentes.

Robustez construtiva. O gabinete em plástico rígido, com proteção IP-20 e faixa de temperatura de operação de -10 °C a +50 °C, foi projetado para suportar as condições de trabalho em laboratórios industriais e campos de calibração, sem a fragilidade de equipamentos laboratoriais convencionais.
