A adoção de gases alternativos ao SF6 ampliou a variedade de aplicações e, junto com isso, trouxe um efeito prático: mais medições para manter o mesmo nível de controle. Um analisador 4 em 1 endereça esse ponto ao concentrar, em um único instrumento portátil, a medição de SF6, Novec 4710, Novec 5110 e ar seco. O resultado é um fluxo de teste mais direto, com menos trocas de equipamento e menos etapas para manter a rotina consistente.

Quando são necessários instrumentos diferentes para cumprir procedimentos de teste e análise, a operação passa a lidar com quatro impactos recorrentes:

1. Custos aumentados: mais orçamento de capital para aquisição de múltiplos analisadores.
2. Mais trabalho em campo: ineficiências porque até 4 tipos de analisadores podem ser necessários para concluir as tarefas.
3. Mais complexidade: treinamento e familiarização adicionais para cada instrumento.
4. Mais tempo: muitos analisadores exigem aquecimento e levam 5–10 minutos por teste, alongando a permanência no local.

Um analisador 4 em 1 reduz essa fragmentação. Na prática, o objetivo é simples: cumprir requisitos de medição com menos ativos e com um fluxo mais previsível.

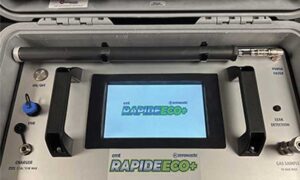

Zerowaste Rapide Eco+: O Analisador 4 em 1 que Revoluciona sua Manutenção – EMT

Analisador 4 em 1: o que ele mede (SF6, Novec e ar seco)

Em um único equipamento, o analisador 4 em 1 cobre medições para:

• SF6: pureza e gases de decomposição.
• Novec 4710: misturas e gases de decomposição.
• Novec 5110: misturas e gases de decomposição.
• Ar seco: constituintes e umidade.

Para aplicações com necessidade de detalhe, as medições incluem (conforme configuração e aplicação):

• SF6:
  • Pureza: 60–100% Vol
  • Ponto de orvalho: -60 a +20°C
  • HF: 0–200 ppm
  • SO2: 0–500 ppm
  • CF4 (Lo): 0–4000 ppm
  • CF4 (Hi): 0–60% Vol
  • CO: 0–1000 ppm
  • H2S: 0–100 ppm
  • Ar (N2): 0–100%
• Novec 4710 (C4F7N):
  • Novec 4710: 0–25% Vol
  • Ponto de orvalho: -60 a +20°C
  • CO2: 0–100%
  • O2: 0–25%
  • Ar (N2): 0–100%
  • CO: 0–1000 ppm e 0–10.000 ppm (faixa alta)
• Novec 5110 (C5F10O):
  • Novec 5110: 0–25% Vol
  • Ponto de orvalho: -60 a +20°C
  • CO2: 0–100%
  • O2: 0–25%
  • Ar (N2): 0–100%
  • CO: 0–1000 ppm e 0–10.000 ppm (faixa alta)
• Ar seco:
  • Ponto de orvalho: -60 a +20°C
  • Ar (N2): 0–100%
  • O2: 0–25% Vol
  • CO: 0–1000 ppm
  • CO2: 0–100% Vol

Seletividade e Coordenação das Proteções: Fundamentos Essenciais para Sistemas 138/69 kV e o Requisito Normativo

Analisador 4 em 1: recursos que simplificam o processo (sem perder controle)

Além de consolidar medições, um analisador 4 em 1 precisa reduzir tempo e fricção operacional. Entre os recursos do equipamento descrito no material:

• Teste ULTRAFAST com resultados em 1–2 minutos.
• Sensor de CO de 0–10.000 ppm para medição de gás Novec fortemente degradado.
• Portátil, leve e alimentado por bateria, com possibilidade de operação em energia CA.
• Tecnologia avançada de detecção por IR.
• Tela touchscreen colorida de 7” com novo software operacional Eco+.
• Verificação de calibração com kits de gás (Verify Cal).
• Gráfico em tempo real de umidade/ponto de orvalho para as aplicações.
• Condições ambientais de operação: -20°C a +50°C, 0–95% RH (sem condensação).
• Autonomia de bateria: >8 horas.
• Peso: 17 kg.
• Dimensões máximas: L500 x W300 x D470 mm.

Também existe a possibilidade de upgrade a partir de analisadores SF6 Rapide+ existentes para incluir capacidades Eco+, o que pode reduzir troca de parque e acelerar a padronização.

HYDROCAL 1011 genX P: A Revolução na Análise de Gases Dissolvidos em Transformadores

Analisador 4 em 1: o que muda em custo, tempo e padronização

Quando um único instrumento cobre múltiplas necessidades, a operação tende a ganhar em previsibilidade:

• Menos ativos para gerenciar: reduz requisito de equipamentos e simplifica logística.
• Menos treinamento: a equipe se familiariza com um fluxo principal de uso.
• Mais produtividade: indicação de 4x mais produtividade versus uso de múltiplos analisadores.
• Menos custo de serviço e calibração: um instrumento… uma calibração.
• Menos tempo no local: com resultados em 1–2 minutos, reduz espera e repetição quando comparado a instrumentos que exigem aquecimento e levam 5–10 minutos por teste.

O ponto central é a padronização: medições consistentes e rastreáveis ficam mais fáceis quando a rotina depende de menos combinações de instrumento/procedimento.

Microhmímetros nos setores de energia e indústria – medindo resistências baixas e prevenindo falhas

Analisador 4 em 1 e conformidade: o que observar

A conformidade com normas e práticas reconhecidas é parte do critério de decisão. O equipamento se declara:

• Compatível com normas IEC e CIGRE para SF6.
• Com normas de gases alternativos pendentes (em processo).

Para aprofundar referência normativa (links de saída):

• IEC (International Electrotechnical Commission): https://www.iec.ch
• CIGRE (Conseil International des Grands Réseaux Électriques): https://www.cigre.org

Esses links ajudam a contextualizar padrões e terminologia, sem depender de interpretações locais.

Um analisador 4 em 1 faz sentido quando a meta é reduzir complexidade sem abrir mão de rigor técnico: um único fluxo de teste, uma única plataforma, e cobertura de SF6, Novec 4710, Novec 5110 e ar seco. Ao consolidar medições e encurtar o ciclo de teste, a rotina fica mais padronizada e com menos pontos de falha operacional.
