Fonte de tensão e corrente Checksource 2.3 | MTE
Descrição
O CheckSource 2.3 é uma fonte de corrente trifásica completa, projetada para gerar correntes de teste senoidais sincronizadas com a tensão da rede elétrica — ou em frequência livre definida pelo usuário — com defasagem ajustável por fase. Diferentemente de cargas resistivas ou indutivas convencionais, trata-se de um phantom load totalmente eletrônico, o que significa que ele consome menos de 65 VA da rede enquanto fornece até 3 x 8 VA de saída, dispensando transformadores de corrente pesados e fontes trifásicas dedicadas em campo.

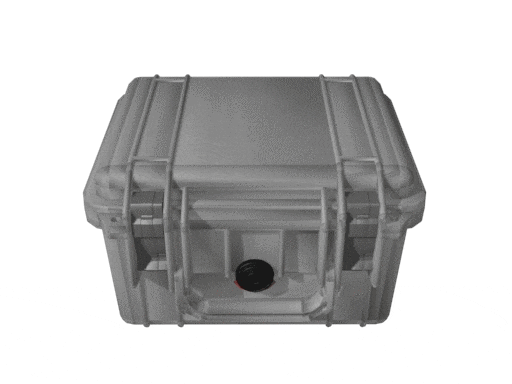

O equipamento é integrado a um gabinete de plástico resistente com peso inferior a 5 kg, sendo transportável para ensaios em campo, laboratórios móveis ou bancadas de manutenção. A operação é feita por display LCD gráfico que exibe todos os parâmetros simultaneamente — corrente por fase, ângulo (simétrico ou assimétrico) e frequência — permitindo ajustes sem necessidade de instrumentos externos.
Características Técnicas
Geracao de Corrente (3 fases)
- Faixa: 3 x 1 mA a 3 x 6 A, com resolução de 1 mA
- Potencia de saida: 3 x 8 VA
- Precisao: melhor que 0,2% do valor final de faixa
- Distorcao harmonica total (THD): <= 0,8%
- Estabilidade: melhor que 0,03% em 30 min; melhor que 0,1% em 1 h
- Regulacao de carga: <= 0,01% de 0% a 100% de carga
- Fator de potencia da carga: 1 a 0,1 indutivo
- Largura de banda: 30 Hz a 1 kHz (-3 dB)
- Rendimento: >= 75%
Angulo de Fase
- Faixa: -180,0 a +180,0
- Precisao: +/- 0,2 (para frequencia estavel)
- Resolucao: 0,1
Geracao de Frequencia
- Modo LINE (sincronizado a rede): 40 Hz a 70 Hz
- Modo NUM (frequencia livre): 40 Hz a 70 Hz
- Precisao: +/- 0,01 Hz
- Resolucao: 0,01 Hz
Dados Gerais
- Alimentacao: 88 VAC/DC min a 264 VAC/DC max (operacao); ate 440 VAC/DC max (protecao)
- Consumo: <= 50 VA (tipico), <= 65 VA (maximo)
- Dimensoes (L x A x P): 273 mm x 178 mm x 247 mm (fechado)
- Peso: <= 5 kg (exceto acessorios)
- Grau de protecao: IP54 (fechado), IP40 (aberto)
- Isolamento: conforme EN 61010-1
- Temperatura de operacao: -10 C a +50 C
- Interface de controle remoto: RS-232
Benefícios
Reducao de custos operacionais em campo. Por operar em alimentacao monofasica e pesar menos de 5 kg, o CheckSource 2.3 elimina a necessidade de deslocar fontes trifasicas ou grupos geradores para testes de medidores em campo. Um tecnico pode transportar o equipamento em uma maleta padrao de aviao e realizar ensaios completos em locais remotos com apenas uma tomada monofasica disponivel.
Maior produtividade nas rotinas de teste. A estabilidade de 0,03% em 30 min significa que o tecnico nao precisa reajustar correntes durante a bateria de ensaios. Em uma rotina tipica de verificacao periodica de medidores — onde cada ponto de carga exige 30 a 60 segundos de medicao — o equipamento mantem o valor nominal sem desvios apreciaveis, eliminando retrabalho por deriva termica.
Seguranca operacional. O invólucro IP54 impede a entrada de poeira e jatos d’agua em condicoes adversas de campo (subestacoes, obras, areas externas). A protecao de isolamento conforme EN 61010-1 garante que o equipamento suporte sobretensoes de ate 440 VAC sem danos internos ou risco ao operador.
Flexibilidade em ensaios assimetricos. A capacidade de gerar correntes individuais por fase com angulos de fase independentes permite simular condicoes reais de desequilibrio de carga — essencial para testar medidores polifasicos em cenarios de campo que reproduzam o perfil real de consumo do cliente.
Aplicações
Teste de medidores de energia em campo. O uso principal do CheckSource 2.3 e como phantom load portatil para ensaios de verificacao metrologica de medidores eletromecanicos e eletronicos (eletronicos de energia, E1, E2, E3) diretamente no ponto de instalacao. O tecnico conecta as entradas de tensao do medidor a rede local e as entradas de corrente ao CheckSource, que injeta as correntes de prova sincronizadas.
Exemplo pratico 1: Uma concessionaria precisa verificar um medidor semiretirar o equipamento do cliente industrial. O tecnico conecta o CheckSource 2.3 ao circuito secundario do medidor, ajusta 5 A em cada fase com fator de potencia 0,8 indutivo e realiza a contagem de pulsos do medidor contra um padrao portatil. Em menos de 15 minutos, tem-se o erro percentual do medidor em regime de carga nominal.
Exemplo pratico 2: Em laboratorio de metrologia, o equipamento e usado como fonte de corrente auxiliar em bancadas de calibracao de transformadores de corrente (TCs) de baixa tensao, fornecendo ate 6 A com distorcao inferior a 0,8% para ensaios de exatidao de classe 0,2s.
Manutencao preditiva em medidores instalados. A capacidade de gerar correntes a partir de 1 mA permite testar medidores em condicoes de carga minima (consumo noturno ou standby), verificando se o registro de energia ativa e reativa permanece dentro da classe de exatidao em toda a faixa operacional.
Treinamento e capacitacao. Em programas de formacao de tecnicos em metrologia, o display grafico e a interface RS-232 permitem demonstrar visualmente o efeito da variacao de corrente, angulo de fase e frequencia sobre o registro de energia, sem necessidade de bancadas fixas.
Diferenciais
Phantom load eletronico vs. carga resistiva convencional. Cargas resistivas tradicionais para teste de medidores dissipam a energia na forma de calor, exigindo dimensionamento termico e consumindo ate 10x mais potencia da rede. O CheckSource 2.3 opera com rendimento superior a 75%, consumindo no maximo 65 VA para gerar ate 24 VA de saida trifasica. Isso significa que o equipamento nao aquece o ambiente de trabalho e pode operar continuamente sem deriva termica significativa.
Estabilidade comparativa. Enquanto fontes de corrente baseadas em amplificadores lineares apresentam deriva termica tipica de 0,1% a 0,3% por hora, o CheckSource 2.3 utiliza estabilizacao digital e analogica combinada, mantendo 0,03% em 30 min e 0,1% em 1 h. Para efeito pratico: em um ensaio de medidor classe 0,5s, a incerteza introduzida pela fonte e cerca de 6 vezes menor que o erro maximo admissivel do medidor.
Suporte tecnico Bohnen+Messtek. Como representante exclusiva MTE no Brasil, a Bohnen+Messtek oferece suporte pre e pos-venda com engenheiros e tecnicos especializados em instrumentacao para medicao de energia. Isso inclui:
- Diagnostico de aplicacao: orientacao sobre configuracao, faixa de corrente ideal e modo de sincronismo para cada tipo de medidor
- Treinamento: capacitacao pratica de equipes tecnicas para operacao do equipamento e interpretacao de resultados
- Calibracao e manutencao: laboratorio no Brasil para verificacao periodica e reparo, evitando envio ao exterior
Portabilidade como vantagem competitiva. Com 5 kg e dimensoes compactas, o CheckSource 2.3 e um dos poucos phantom loads trifasicos da categoria que opera em alimentacao monofasica universal (88–264 VAC). Concorrentes equivalentes frequentemente exigem entrada trifasica ou fontes externas para geracao de corrente, o que inviabiliza o uso em campo.
Perguntas Frequentes
Qual a relacao entre MTE, CheckSource 2.3 e Bohnen+Messtek? A MTE (Meter Test Equipment AG) fabrica o CheckSource 2.3 em Zug, Suica. No Brasil, a Bohnen+Messtek atua como representante exclusiva da MTE, sendo o canal local para suporte tecnico, treinamento, calibracao e fornecimento do equipamento.
O CheckSource 2.3 pode testar medidores monofasicos? Sim. Embora seja um equipamento trifasico, cada fase pode ser operada individualmente, permitindo testar medidores monofasicos, bifasicos e trifasicos com a mesma unidade.
Preciso de uma fonte trifasica no local para operar o equipamento? Nao. O CheckSource 2.3 opera com alimentacao monofasica entre 88 VAC e 264 VAC. A geracao trifasica e feita internamente por conversao eletronica.
O equipamento e fornecido com software de controle? Sim, via interface RS-232. Opcionalmente, o software CALegration pode ser adquirido para automatizacao de rotinas de ensaio e registro de resultados.
Opcional
- Software Calsoft
Acessórios Disponíveis. Entre em contato.
