No complexo e exigente cenário da engenharia elétrica, a confiabilidade e a segurança dos equipamentos são pilares inegociáveis. Falhas em isolamentos dielétricos podem levar a consequências significativas, desde interrupções de serviço onerosas até riscos graves à segurança humana.
É nesse contexto que os testes dielétricos emergem como uma prática essencial, um verdadeiro baluarte contra falhas inesperadas e um investimento direto na longevidade e eficiência de sistemas elétricos. No entanto, a eficácia desses testes depende fundamentalmente da precisão e da segurança dos equipamentos utilizados.
Tradicionalmente, os testes de alta tensão exigiam equipamentos volumosos, complexos de operar e, por vezes, arriscados. A boa notícia é que a tecnologia avançou, e hoje temos acesso a soluções que transformam essa realidade.
Entre elas, destaca-se o HVTS-50/70, um dos mais avançados Sistemas de Teste de Alta Tensão Digital disponíveis no mercado. Ele foi projetado para atender às necessidades mais rigorosas de um público técnico e profissional, oferecendo uma combinação sem precedentes de portabilidade, robustez, precisão e, acima de tudo, segurança.
Este artigo aprofundará como este sistema não apenas facilita, mas eleva o padrão dos testes dielétricos em diversas aplicações críticas.
O Poder das Câmeras Termográficas Industriais na Manutenção Elétrica
Por Que o Teste Dielétrico é Fundamental?
O isolamento elétrico é a primeira linha de defesa contra curtos-circuitos e vazamentos de corrente em qualquer equipamento ou componente que opera com eletricidade.
Com o tempo e o uso, fatores como estresse elétrico, variações de temperatura, umidade, contaminação e envelhecimento natural podem degradar a capacidade isolante dos materiais. Sem testes regulares, essa degradação pode passar despercebida até que seja tarde demais.
Garantindo a Segurança Operacional
A segurança é, sem dúvida, a principal razão para a realização de testes dielétricos. Equipamentos com isolamento comprometido representam um risco real de choque elétrico para o pessoal de operação e manutenção.
Além disso, falhas de isolamento podem iniciar arcos elétricos e incêndios, colocando em risco não apenas os trabalhadores, mas também as instalações e o patrimônio.
O HVTS-50/70 exemplifica a priorização da segurança, incorporando conexões de alta tensão rebaixadas para evitar contato acidental e um desligamento automático em até 50 ms de um arco ou ao exceder o nível de disparo predefinido, protegendo tanto o operador quanto o equipamento testado.
Monitoramento de Buchas e Descarga Parcial: Como Prevenir Falhas Críticas em Transformadores
Preservando a Integridade dos Ativos
Além da segurança humana, a integridade dos ativos elétricos é crucial para a continuidade das operações. A detecção precoce de falhas de isolamento por meio de testes preventivos permite a realização de reparos antes que ocorram danos maiores e mais caros.
Isso minimiza o tempo de inatividade não planejado e prolonga a vida útil de equipamentos de alto valor, como transformadores, cabos e motores. Ao identificar potenciais pontos de falha, os Sistemas de Teste de Alta Tensão Digital tornam-se ferramentas indispensáveis para uma gestão de ativos eficiente e preditiva.
CALegration®: A Plataforma Unificada que Eleva a Calibração e Medição no Setor Elétrico
Conformidade com Normas Internacionais
A indústria elétrica é regida por um conjunto rigoroso de normas nacionais e internacionais, como as da IEC e IEEE, que estabelecem os requisitos para a segurança e desempenho de equipamentos elétricos.
A conformidade com essas normas é um imperativo legal e operacional. Os testes dielétricos são uma parte integrante desse processo de conformidade, garantindo que os equipamentos atendam aos padrões de segurança e qualidade exigidos.
O HVTS-50/70 funciona em conformidade com as normas reconhecidas da indústria nacional e internacional, o que reforça sua adequação para ambientes regulados.
A Evolução das Campanhas de Medição de Qualidade de Energia no Brasil

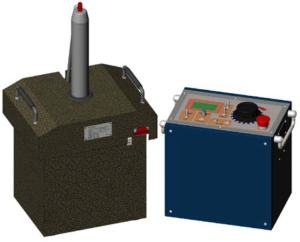

Apresentando o HVTS-50/70: Um Novo Patamar em Testes de Alta Tensão
O HVTS-50/70 não é apenas mais um testador de alta tensão; é um sistema completo, projetado com a mobilidade, a facilidade de uso e a precisão em mente, características essenciais para os desafios modernos.
Sua estrutura robusta em duas partes, composta por uma unidade de controle (CU) e uma unidade de alta tensão (HVU), oferece flexibilidade e facilidade de transporte para diversos locais de teste.
Medidores Multifuncionais: Como o Sonel MPI-535 Revoluciona as Medições Elétricas
Design Inteligente e Mobilidade
Um dos diferenciais do HVTS-50/70 é seu design leve e robusto, sendo um sistema de teste completo em um pacote móvel. Com pesos de 15 kg para a CU e 42.5 kg para a HVU, o transporte para o campo é simplificado, um benefício inestimável para equipes de manutenção que precisam se deslocar entre diferentes subestações ou instalações industriais.
Esta portabilidade não compromete a robustez, assegurando resistência a influências ambientais externas, o que o torna ideal para uso em condições adversas, desde -10°C a +40°C e umidade relativa de até 85% (não-condensante).
NBR 14039: Guia Completo para Instalações Elétricas de Média Tensão e Soluções de Conformidade
Interface Intuitiva e Controle Preciso
A era digital exige interfaces que simplifiquem operações complexas. O HVTS-50/70 atende a essa demanda com medição digital, controles fáceis de usar e uma tela gráfica de alto contraste.
A tensão de teste é continuamente ajustável de zero à saída total, com um intertravamento de partida zero, garantindo que o teste comece com segurança do ponto zero.
Esta capacidade de ajuste fino, aliada a uma resolução de medição de tensão de 0.01 kV e corrente de 0.1 mA, assegura resultados excepcionalmente precisos, com uma acurácia de ±3%.
Analisador de Qualidade de Energia: Como Garantir a Eficiência do Sistema Elétrico
Proteção Avançada para o Operador e Equipamento
A segurança é um pilar no design do HVTS-50/70. Ele incorpora proteção avançada e segurança, além de proteção contra sobrecorrente e sobretensão.
O sistema possui um desligamento térmico de sobrecorrente e um recurso de partida zero/reset em caso de falha, que automaticamente reinicia o equipamento em um estado seguro após qualquer intercorrência. Além disso, em caso de arco elétrico ou exceder o nível de disparo predefinido, a alta tensão é automaticamente desligada em 50 ms, e um alarme visual alerta o operador em caso de falha.
Esses recursos são cruciais para proteger tanto o equipamento sob teste quanto, mais importante ainda, o profissional que o opera.
Qualidade de Energia Elétrica: Requisitos Técnicos e Melhores Práticas de Medição
Aplicações Versáteis: Onde o HVTS-50/70 Faz a Diferença
A versatilidade é uma marca registrada do HVTS-50/70, tornando-o indispensável em uma ampla gama de setores e para diversos tipos de equipamentos. Sua capacidade de selecionar tensões de teste AC ou DC amplia significativamente seu campo de atuação.
eMOB I-200.1 DC: A Solução para Testes Precisos em Estações de Carregamento DC
Testes de Aceitação e Tipo: A Qualidade Desde o Início
Antes que um novo equipamento entre em operação, é vital garantir que ele atenda aos padrões de design e fabricação.
O HVTS-50/70 é ideal para testes de tipo e testes de aceitação, verificando a integridade do isolamento de itens recém-produzidos ou instalados. Isso inclui uma vasta lista de produtos que requerem testes dielétricos, como:
- Máquinas Rotativas
- Cabos de Potência
- Buchas e Transformadores de Instrumento
- Pára-raios e Conectores
- Componentes de Alta Tensão
- Isoladores e Ferragens de Linha de Transmissão
- Equipamento de Proteção Individual (EPI) para Trabalho ao Vivo
- Emendas/Junções de Cabos
- Disjuntores (a Ar, Gás, Óleo)
- Transformadores e Reatores de Derivação
- Fusíveis
- Materiais de Isolamento (Óleo, Papel)
- Capacitores de Potência
- Bobinas e Disjuntores
Esta abrangência sublinha a capacidade do sistema em ser uma ferramenta central para garantia de qualidade e conformidade inicial.

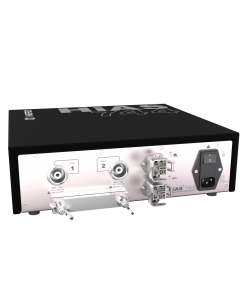

O Analisador de Impulso HiAS 744: Revolucionando os Testes Dielétricos na Indústria de Alta Tensão
Manutenção Preditiva e Rotineira: Evitando Falhas
A manutenção preventiva e preditiva é a espinha dorsal de qualquer operação elétrica eficiente. A capacidade de realizar testes de rotina e manutenção preventiva com o HVTS-50/70 permite que as equipes monitorem a saúde do isolamento ao longo do tempo.
Isso ajuda a identificar tendências de degradação e programar intervenções antes que uma falha total ocorra, evitando paradas não programadas e os altos custos associados à recuperação de falhas inesperadas. A janela de temporização de teste de até 30 minutos é perfeitamente adequada para a maioria dos procedimentos de teste de rotina, garantindo flexibilidade e eficiência.
Recordes e Feitos Revolucionários no Setor Elétrico de Alta Tensão
Detalhes Técnicos que Inspiram Confiança
Além dos recursos operacionais, as especificações técnicas do HVTS-50/70 reforçam sua capacidade de alto desempenho e sua adequação para aplicações exigentes. Com uma tensão de saída de 50 kV (AC) / 70 kV (DC) e uma corrente de 45 mA (AC) / 15 mA (DC), o sistema é robusto o suficiente para testar uma ampla variedade de equipamentos em diferentes níveis de tensão.
A alta resolução de medição de tensão de 0.01 kV e corrente de 0.1 mA assegura que até mesmo as menores anomalias no comportamento do isolamento possam ser detectadas. A precisão de ±3% tanto para tensão quanto para corrente é um indicativo da confiabilidade dos resultados obtidos.
O sistema opera com uma fonte de alimentação padrão de 230 V ± 10 % e frequência de 50 (60) Hz, com um consumo de energia de 2.5 kVA, o que o torna eficiente e adaptável a diferentes infraestruturas elétricas. Suas dimensões compactas, especialmente da Unidade de Controle (CU: 315×366×220 mm) e da Unidade de Alta Tensão (HVU: 670×360×300 mm), facilitam a instalação e o manuseio em espaços confinados.
A Fascinante Presença da Energia de Alta Tensão na Cultura Pop
Em um mundo onde a infraestrutura elétrica está em constante evolução e a demanda por energia é crescente, a necessidade de garantir a segurança e a confiabilidade dos ativos elétricos nunca foi tão crítica.
O HVTS-50/70 representa o ápice da inovação em Sistemas de Teste de Alta Tensão Digital, oferecendo uma solução completa que alia precisão, robustez, mobilidade e, acima de tudo, um compromisso inabalável com a segurança.
Investir em um sistema como o HVTS-50/70 não é apenas adquirir um equipamento; é investir na continuidade operacional, na proteção de sua equipe e na longevidade de seus ativos de alto valor.
Para engenheiros e técnicos que buscam excelência em testes dielétricos, o HVTS-50/70 não é apenas uma escolha, mas uma necessidade estratégica. É a ferramenta que capacita profissionais a identificar problemas antes que se tornem crises, garantindo que a energia flua de forma segura e ininterrupta.
Adote a tecnologia que define o futuro dos testes de alta tensão e eleve o padrão de segurança e eficiência em suas operações.
