Apresentação do produto

Em redes industriais e pontos próximos a transformadores, o loop de curto-circuito pode ter impedância extremamente baixa.
Nessa condição, medir ZS com equipamentos convencionais pode gerar leituras instáveis ou pouco úteis para tomada de decisão.

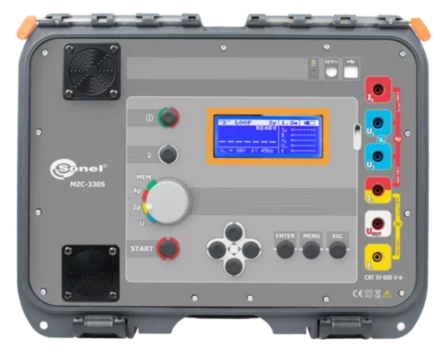

O MZC-330S foi concebido para medições de alta corrente e baixa impedância, permitindo
avaliar a condição de proteção e a integridade do circuito com maior confiança.

Para equipes de instalação e manutenção, ele combina capacidade de medição em miliohms, suporte a diferentes topologias de rede e
registro de resultados para documentação técnica.

Características técnicas

Medição de ZS com alta corrente (método 4p)

• Resolução: a partir de 0,1 mΩ.
• Corrente de teste: até 300 A (método 4p).
• Faixa de ZS (4p): 7,2 mΩ…1999 mΩ (conforme EN 61557).
• Método 4p: cabos de teste não requerem calibração para medições de alta corrente (conforme descrito no datasheet).

Medição padrão (método 2p)

• Corrente máx. (2p): até 37 A em 690 V.
• Resolução (2p): a partir de 0,01 Ω.

Recursos úteis em diagnóstico

• Componentes do loop: RS e XS.
• Medição de tensão AC: 0…750 V.
• Frequência: 45…65 Hz.
• Tensão de toque e choque: medição com resistor de 1 kΩ.

Segurança, robustez e conectividade

• Categoria: CAT IV 600 V.
• IP: IP67.
• Controle remoto via Wi‑Fi: disparo de medição, salvamento e download de resultados via navegador.
• Memória: 990 resultados.
• Transferência: USB e Wi‑Fi (o datasheet também menciona Bluetooth como capacidade de transferência de dados).

Benefícios

• Confiabilidade em medições críticas: leitura de ZS em miliohms ajuda a validar condições de curto e proteção em redes severas.
• Menos tempo para achar falhas: RS/XS aceleram o diagnóstico de conexões, barramentos e trechos com influência reativa.
• Documentação simplificada: memória de 990 resultados e exportação via USB/Wi‑Fi suportam relatórios e histórico.
• Rotina padronizável: método 4p e operação remota melhoram repetibilidade e consistência entre equipes e turnos.

Aplicações

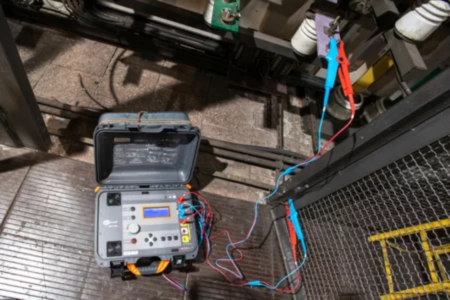

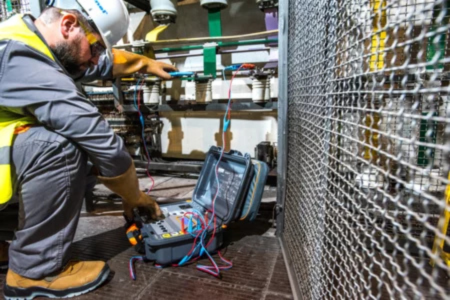

• Transformadores e salas elétricas: loop de impedância muito baixo e alta energia disponível.
• Indústria e utilidades: redes com proteção de alta corrente e necessidade de medições confiáveis.
• Parques eólicos, ferrovias de alta velocidade e instalações de concessionárias: cenários citados como típicos para testes exigentes.

Diferenciais

1) Corrente simétrica (onda completa) para medições sem “compromisso”

O datasheet descreve que muitos medidores do mercado usam corrente assimétrica (meia-onda), o que pode afetar o comportamento do
transformador durante o teste e reduzir a precisão. O MZC-330S utiliza corrente simétrica (onda completa),
favorecendo resultados mais estáveis em condições difíceis.

2) Alta corrente até 300 A com método 4p

A combinação de até 300 A com método 4p atende medições em baixa impedância e melhora a reprodutibilidade,
reduzindo influência de cabos e variações de contato.

3) Controle remoto e gestão de dados

A operação por Wi‑Fi (painel virtual via navegador), somada a 990 registros e exportação, facilita padronizar
rotinas e entregar evidências ao responsável técnico/gestor de ativos.

4) Suporte técnico Bohnen+Messtek

A Bohnen+Messtek ajuda a definir o procedimento (pontos de teste, método 2p/4p, boas práticas de registro), além de orientar sobre acessórios
adequados ao ambiente (pinças Kelvin, cabos e ponteiras) para aumentar segurança e eficiência.

Especificações principais

• Tensão AC: 0…750 V
• Frequência: 45…65 Hz
• ZS (4p): 7,2 mΩ…1999 mΩ, resolução 0,1 mΩ, corrente máx. até 300 A
• Medição padrão (2p): resolução 0,01 Ω, corrente máx. até 37 A em 690 V
• Categoria: CAT IV 600 V
• IP: IP67
• Memória: 990 resultados
• Comunicação: USB, Wi‑Fi
• Bateria: Li‑Ion 7,2 V 8,8 Ah
• Dimensões / Peso: 390 × 308 × 172 mm / ~6,5 kg
• Operação: -10…+40°C
