Em um mundo onde estamos testemunhando o rápido crescimento de microinstalações fotovoltaicas, é essencial não apenas garantir sua instalação adequada, mas também avaliar regularmente seu estado técnico. O medidor avançado PVM-1021 Pro da Sonel S.A. fornece medições abrangentes e conformes aos padrões, garantindo tanto a segurança quanto a alta confiabilidade operacional de sistemas fotovoltaicos.
Crescente Importância das Verificações de Sistemas FV
Em 2025, o número de microinstalações de prosumer na Polônia deve atingir aproximadamente 1,5 milhão, com investimentos em escala semelhante em outros países. Embora sistemas fotovoltaicos bem projetados e construídos adequadamente possam operar de forma confiável por muitos anos, na prática, as instalações nem sempre são executadas de acordo com os padrões e regulamentações atuais.
Portanto, é essencial garantir a implementação correta de novos sistemas – lembrando que é igualmente importante realizar inspeções regulares em sistemas existentes. Apenas por meio de inspeções visuais adequadas e testes elétricos é possível verificar se uma instalação está funcionando de forma eficiente e segura, sem representar riscos de incêndio ou choque elétrico. O principal quadro legal e técnico para tais inspeções é a norma multipartes IEC 62446, que especifica a metodologia e o escopo das verificações de segurança para sistemas fotovoltaicos.
Medidores de Isolamento Sonel MIC-5010 / MIC-5005
Sonel PVM-1021: Sucessor de uma Solução Testada e Aprovada
A Sonel S.A., um fabricante consolidado de instrumentos de medição para instalações fotovoltaicas, continua a expandir seu portfólio de produtos com o lançamento do medidor PVM-1021, sucessor do testador Sonel PVM-1020, amplamente reconhecido.

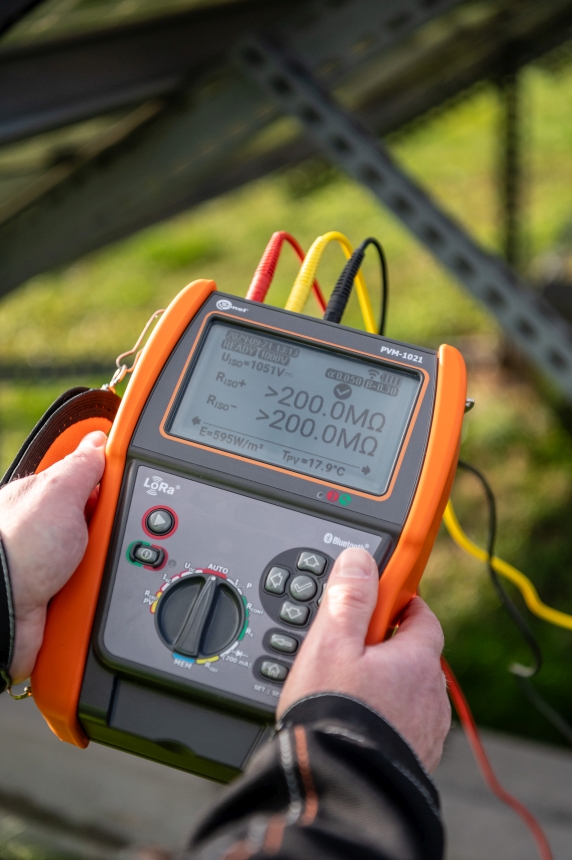

O PVM-1021 apresenta uma carcaça compacta com um display grande e de fácil leitura. As funções de medição são selecionadas por meio de um interruptor rotativo, oferecendo uma interface ergonômica, enquanto configurações adicionais – como a alteração das tensões de teste de resistência de isolamento – são ajustadas usando botões dedicados no dispositivo.
Tanto os botões quanto o display gráfico são iluminados, permitindo a operação mesmo em ambientes sombreados, como sob painéis FV montados no solo. A extensa memória do dispositivo facilita a preparação da documentação de medições, especialmente quando utilizado com o software opcional Sonel Reports Plus. Os dados de medição do medidor Sonel PVM-1021 podem ser transferidos para um computador via Bluetooth, permitindo uma comunicação sem fio eficiente.
Sonel: Assistência Técnica Oficial Exclusiva no Brasil
Medição Abrangente de Microinstalações Fotovoltaicas
A norma IEC 62446-1 classifica os testes em Categoria 1, Categoria 2 e testes adicionais. O kit Sonel PVM-1021 Pro suporta o conjunto completo de medições necessárias para os testes obrigatórios da Categoria 1. Essas medições incluem:
- medição da tensão em circuito aberto UOC (de um painel FV ou cadeia de painéis) até 1000V DC
- medição da corrente de curto-circuito ISC (de um painel FV ou cadeia de painéis) até 20A DC
- medição da corrente operacional de painéis FV com grampos externos
- teste de polarização realizado automaticamente ao medir UOC, ISC ou RISO PV
- medição da resistência de isolamento RISO de painéis FV com tensão de medição de 250, 500 ou 1000V DC,
- medição simultânea de dois valores (positivo para terra e negativo para terra)
- medição da resistência de conexões de proteção e equalização RCONT com ±200 mA.
Além das medições obrigatórias da Categoria 1, o kit PVM-1021 Pro também permite vários testes frequentemente realizados em inspeções rotineiras de um engenheiro de testes elétricos. Esses incluem:
- medição da tensão RMS da rede AC até 600V, incluindo medição de frequência
- medição da resistência de isolamento de circuitos AC com tensão de medição de 250, 500 ou 1000V DC
- medição de corrente alternada (AC)
- medição de potência ativa AC/DC
- medição de resistência com corrente baixa com sinalização acústica e visual
- teste de diodos a 200 mA com detecção automática de polaridade
- teste de diodos de bloqueio com 1000V DC.
Modo AUTO e Conversão para STC: Diagnóstico Rápido e Confiável
Ao medir parâmetros chave da instalação FV, como corrente de curto-circuito (Isc) e tensão em circuito aberto (Uoc), é possível verificar rapidamente a integridade do módulo, a polaridade correta e o funcionamento adequado dentro da cadeia.
Essas medições podem ser realizadas para toda a cadeia de painéis ou para um módulo individual. Notavelmente, o modo AUTO permite que o medidor realize automaticamente as medições de tensão em circuito aberto (UOC), corrente de curto-circuito (ISC) e resistência de isolamento (RISO) do sistema FV com uma única pressão do botão START.
Para avaliar com precisão a eficiência dos painéis FV em teste, as medições de corrente e tensão devem ser convertidas para Condições de Teste Padrão (STC), definidas como temperatura do painel (TPV) de 25°C, insolação de 1000 W/m² e fator de massa de ar (AM) de 1,5. Essas são as condições sob as quais os fabricantes especificam os parâmetros nominais de seus módulos.

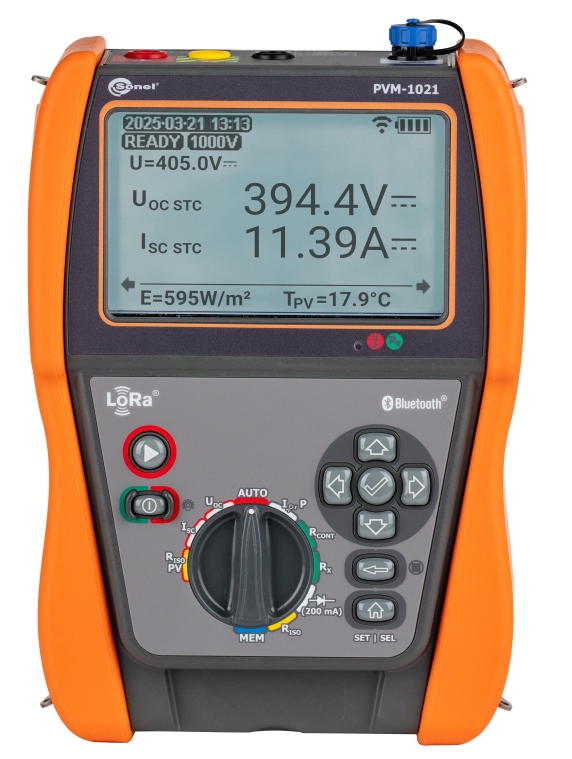

O Sonel PVM-1021 torna possível converter automaticamente os resultados de medição para STC, graças à sua integração com o medidor de irradiância e temperatura Sonel IRM-1. Os dois dispositivos se comunicam a longas distâncias via link de rádio LoRa (Long Range).
O medidor IRM-1 transmite continuamente dados de irradiância em tempo real, permitindo que o PVM-1021 converta os valores medidos de corrente de curto-circuito e tensão em circuito aberto para STC. Além disso, o Sonel IRM-1 é equipado com um data logger integrado capaz de armazenar até 5.000 registros, ampliando grandemente sua funcionalidade. Isso o torna uma ferramenta valiosa não apenas durante a fase de projeto da instalação FV, mas também para diagnosticar problemas como sombreamento de painéis. Os dados de medição do IRM-1 podem ser facilmente transferidos para um computador via conexão USB.
O medidor de insolação e temperatura Sonel IRM-1 mede:
- irradiância (intensidade de insolação) em W/m² ou BTU/ft²h
- temperatura do painel FV em °C ou °F
- temperatura ambiente em °C ou °F
- ângulo de inclinação do painel
- orientação do painel com bússola integrada.
WA 2293: Análise de Transformadores Portátil e Precisa – HAEFELY
Normas de Segurança e a Categoria CAT III 1000V
O medidor Sonel PVM-1021 é alojado em uma carcaça compacta e cumpre totalmente a categoria de medição CAT III 1000V. Essa conformidade é crucial, pois, de acordo com normas aplicáveis como a IEC 61010-2-030, as instalações fotovoltaicas são explicitamente classificadas na categoria de sobretensão CAT III.
Para garantir a medição segura de instalações FV, os instrumentos devem atender pelo menos à categoria CAT III e ser classificados para a faixa de tensão apropriada. Com sua classificação CAT III 1000V, o Sonel PVM-1021 atende a esses requisitos de segurança, permitindo que os usuários realizem medições em sistemas FV até 1000V DC com confiança.
Ampla Gama de Acessórios

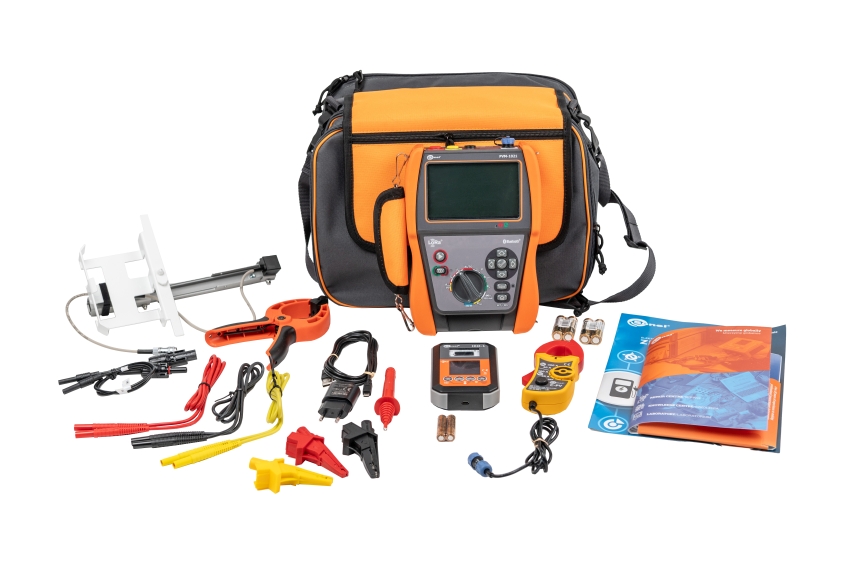

Além de sua ampla gama de funções de medição, o conjunto Sonel PVM-1021 Pro é fornecido com um conjunto abrangente de acessórios. Esses incluem cabos de teste, grampos jacaré, um grampo de medição de corrente AC/DC, adaptadores de conector MC-4 e um medidor de irradiância e temperatura com suporte dedicado. Todo o conjunto é embalado de forma organizada em uma maleta portátil e durável que garante transporte conveniente e organização eficiente de todos os acessórios.
Graças a seus acessórios abrangentes e amplas capacidades de medição, o Sonel PVM-1021 Pro é uma ferramenta inestimável para profissionais de medição. Ele serve como uma excelente adição ao kit de ferramentas daqueles que já realizam medições no lado AC e desejam expandir suas capacidades para incluir o lado DC. Este modelo é particularmente adequado para instaladores elétricos envolvidos na comissionamento de instalações fotovoltaicas, onde tamanho compacto, segurança e confiabilidade do equipamento são essenciais.
Autor: M.Sc. Eng. Marcin Szkudniewski
SONEL S.A.
