A implementação de limites sazonais em linhas de transmissão representa uma oportunidade significativa para aumentar a eficiência do Sistema Interligado Nacional, mas exige instrumentação precisa e confiável.
Entendendo a Sazonalidade nas Linhas de Transmissão
Você sabia que a capacidade de uma linha de transmissão pode variar significativamente dependendo da estação do ano?
Este fenômeno, conhecido como sazonalidade em linhas de transmissão, tem ganhado cada vez mais atenção no setor elétrico brasileiro como uma estratégia para otimizar a capacidade do Sistema Interligado Nacional (SIN).
De acordo com estudos do Operador Nacional do Sistema Elétrico (ONS), as variações climáticas ao longo do ano, especialmente a temperatura ambiente, têm um impacto direto na capacidade de condução de corrente dos condutores.
Durante os meses mais frios, as linhas de transmissão podem operar com capacidades superiores às definidas em condições normais, que geralmente consideram cenários de temperatura mais elevada.
A Fascinante Presença da Energia de Alta Tensão na Cultura Pop
O Desafio da Temperatura nas Linhas de Transmissão
A temperatura é um fator crítico na determinação da capacidade de uma linha de transmissão. Quando a corrente elétrica passa por um condutor, ocorre o chamado “efeito Joule”, gerando calor. Este aquecimento, somado à temperatura ambiente, determina a temperatura final do condutor.
O Analisador de Impulso HiAS 744: Revolucionando os Testes Dielétricos na Indústria de Alta Tensão
O problema é que condutores muito aquecidos podem sofrer dilatação excessiva, resultando em:
- Aumento das flechas (distância entre o condutor e o solo)
- Redução das distâncias de segurança
- Comprometimento da integridade mecânica dos cabos
- Aumento das perdas elétricas
Por isso, os limites operativos tradicionais são estabelecidos considerando condições conservadoras de temperatura, geralmente os cenários mais desfavoráveis que ocorrem no verão. No entanto, esta abordagem acaba subutilizando a capacidade real das linhas durante grande parte do ano.
Combate à Fraude de Energia: A Importância da Prevenção e Detecção com PTS 3.3genX
Benefícios da Implementação de Limites Sazonais
A adoção de limites sazonais para linhas de transmissão traz diversos benefícios para o sistema elétrico:
1. Aumento da Capacidade de Transmissão
Segundo a nota técnica do ONS, a implementação de limites sazonais pode aumentar a capacidade de transmissão em até 20% durante os meses mais frios em algumas regiões do Brasil. Este aumento permite:
- Maior flexibilidade operativa do sistema
- Redução de restrições no escoamento de energia
- Melhor aproveitamento da geração renovável
- Diminuição de custos operacionais
Mitos e Verdades sobre o Setor de Energia Elétrica de Alta Tensão
2. Redução de Investimentos
Ao otimizar a utilização da infraestrutura existente, os limites sazonais podem:
- -Postergar a necessidade de novos investimentos em transmissão
- Reduzir o custo global do sistema elétrico
- Permitir uma expansão mais eficiente da rede
HYDROCAL 1001+: Monitoramento Avançado de Transformadores
3. Ganhos Econômicos
Os estudos do ONS indicam que a implementação de limites sazonais pode resultar em economia significativa para o sistema elétrico, principalmente pela:
- Redução do despacho térmico fora da ordem de mérito
- Diminuição de restrições operativas
- Melhor aproveitamento dos recursos energéticos disponíveis
Como Realizar Análises de Campo Eficientes
O Papel Crucial da Instrumentação Precisa
Para implementar com sucesso os limites sazonais, é fundamental contar com instrumentação de alta precisão. Aqui é onde entra a importância de equipamentos de medição e calibração confiáveis.
Medição de Temperatura
Simulador de descarga eletrostática Onyx
A determinação precisa da temperatura ambiente e do condutor é essencial para o estabelecimento de limites sazonais seguros. Equipamentos de medição com alta precisão e devidamente calibrados são indispensáveis para:
- Garantir a confiabilidade dos dados coletados
- Permitir a definição de limites operativos adequados
- Assegurar a operação segura do sistema
Monitoramento em Tempo Real
Sistemas de monitoramento em tempo real das condições das linhas de transmissão permitem:
HYDROCAL 1001+: Monitoramento Avançado de Transformadores
- Ajuste dinâmico dos limites operativos
- Resposta rápida a mudanças nas condições climáticas
- Maximização da capacidade de transmissão com segurança
Calibração e Manutenção
Sistema de calibração trifásico classe 0,2 CheckSystem 2.3
A calibração regular dos instrumentos de medição é fundamental para:
- Manter a precisão das medições ao longo do tempo
- Garantir a confiabilidade dos dados utilizados na operação
- Assegurar a conformidade com normas técnicas e regulatórias
Casos Práticos no Brasil
O ONS realizou estudos em diversas regiões do Brasil para avaliar o potencial da implementação de limites sazonais. Os resultados foram promissores:
Região Sul
Na região Sul, caracterizada por invernos mais rigorosos, o potencial de aumento da capacidade de transmissão durante os meses frios chegou a 15-20% em algumas linhas. Este ganho é particularmente importante para o escoamento da geração eólica, que tende a ser maior neste período.
Mitos e Verdades sobre o Setor de Energia Elétrica de Alta Tensão
Região Nordeste
No Nordeste, mesmo com temperaturas mais elevadas ao longo do ano, foi possível identificar períodos com condições favoráveis para aumento da capacidade de transmissão, especialmente nas áreas litorâneas onde a velocidade do vento contribui para o resfriamento dos condutores.
Câmera de imagem térmica KT-800M
Interligações Norte-Sul
Nas importantes interligações entre as regiões Norte e Sul do país, a implementação de limites sazonais pode contribuir significativamente para a otimização do intercâmbio energético, permitindo melhor aproveitamento dos recursos hidrelétricos das diferentes bacias hidrográficas.
Tendências Futuras no Monitoramento de Linhas de Transmissão
O setor elétrico está em constante evolução, e novas tecnologias estão surgindo para aprimorar o monitoramento e a operação das linhas de transmissão:
Sistemas de Monitoramento Dinâmico de Ampacidade

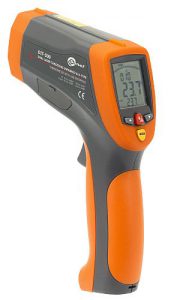

Medidor de temperatura DIT-500
Estes sistemas permitem o ajuste em tempo real dos limites operativos com base nas condições climáticas e na carga da linha, maximizando a utilização da infraestrutura.
Sensores Avançados
Sensores de última geração, incluindo dispositivos sem fio e com comunicação remota, estão tornando mais eficiente o monitoramento das condições das linhas de transmissão.
Integração com Previsões Meteorológicas
A integração dos sistemas de monitoramento com previsões meteorológicas permite antecipar variações nas condições operativas e planejar com mais eficiência o despacho de geração.
Inteligência Artificial e Análise de Dados
Algoritmos avançados de análise de dados e inteligência artificial estão sendo desenvolvidos para:
- Identificar padrões sazonais com maior precisão
- Prever o comportamento térmico dos condutores
- Otimizar a operação do sistema em tempo real
Precisão que Transforma o Setor Elétrico
A implementação de limites sazonais em linhas de transmissão representa uma oportunidade significativa para aumentar a eficiência do Sistema Interligado Nacional. No entanto, o sucesso desta estratégia depende fundamentalmente da qualidade e da confiabilidade dos dados utilizados.
Medidor de resistência de isolamento MIC-15k1
Equipamentos de medição precisos, devidamente calibrados e mantidos, são a base para uma operação segura e otimizada do sistema elétrico. Investir em instrumentação de qualidade não é apenas uma questão técnica, mas uma decisão estratégica que pode resultar em ganhos significativos para todo o setor elétrico brasileiro.
À medida que o sistema elétrico se torna mais complexo, com a crescente participação de fontes renováveis e intermitentes, a capacidade de otimizar a utilização da infraestrutura existente torna-se cada vez mais valiosa.
Neste contexto, a sazonalidade em linhas de transmissão emerge como uma estratégia importante para enfrentar os desafios do futuro.
