Apresentação do produto

Em ambientes próximos a transformadores e em instalações com proteções de alta corrente (ex.: fusíveis de centenas de amperes e disjuntores-motor),
as correntes de falha podem atingir valores muito elevados. Nesses pontos, a medição do loop de falha exige instrumento capaz de
medir ZS em nível de miliohms. O MZC-320S foi projetado para esse cenário, entregando medição de baixa impedância
com recursos que ajudam o técnico a executar, registrar e rastrear o ensaio.

Para instalação e manutenção, isso se traduz em verificação mais confiável das condições de curto e da proteção, com suporte a
diferentes configurações de rede e documentação de resultados.

Características técnicas

Medição de ZS com alta corrente (método 4p)

• Resolução: a partir de 0,1 mΩ.
• Faixa de medição (4p): 7,2 mΩ…1999 mΩ (conforme EN 61557).
• Método: 4p (quatro polos) — reduz influência dos cabos e melhora repetibilidade.

Medição padrão (método 2p) para outros cenários

• Corrente máx. (2p): até 27 A em 500 V (medição padrão, maior resolução em ohms).
• Resolução (2p): a partir de 0,01 Ω.

Leituras adicionais úteis em manutenção

• Componentes do loop: medição de RS e XS.
• Tensão AC: 0…550 V.
• Frequência: 45…65 Hz.
• Tensão de toque e choque: medição com resistor de 1 kΩ.

Robustez, segurança e conectividade

• Categoria de medição: CAT IV 600 V.
• Grau de proteção: IP67.
• Controle remoto via Wi‑Fi: disparo de medição, salvamento e download de resultados via navegador (painel virtual).
• Memória: 990 resultados.
• Transferência: USB e Wi‑Fi (o datasheet também menciona Bluetooth como capacidade de transferência de dados).

Benefícios

• Resultados mais confiáveis em baixa impedância: ideal quando ZS é muito baixo e a margem de erro de equipamentos comuns compromete decisões.
• Diagnóstico mais rápido: RS/XS ajudam a direcionar inspeção (conexões, barramentos, reatância de cabos).
• Menos tempo em campo: método 4p e recursos de conectividade reduzem retrabalho e facilitam fechar relatórios.
• Rastreabilidade: registro de 990 medições e exportação simplificam comprovação de manutenção e auditoria.

Aplicações

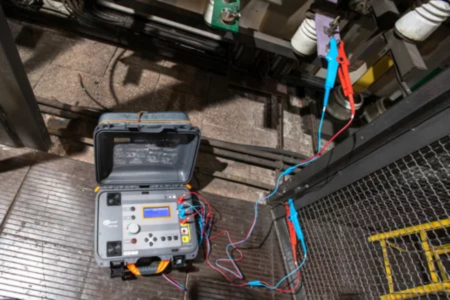

• Subestações e proximidade de transformadores: onde o loop é muito baixo e a corrente de falha é elevada.
• Ambientes industriais com proteção de alta corrente: fusíveis e disjuntores dimensionados para altas correntes.
• Infraestrutura crítica e utilidades: instalações controladas por concessionárias e ambientes com exigência de ensaio.
• Parques eólicos e ferrovias de alta velocidade: citados como cenários típicos de testes exigentes.

Diferenciais

1) Medição de baixa impedância “onde outros não chegam”

O foco do MZC-320S é medir ZS em nível de miliohms em redes com correntes de falha muito altas, situação em que medidores comuns
podem não manter a precisão necessária para decisões de manutenção e conformidade.

2) Medição com corrente simétrica (onda completa) para melhor comportamento em transformadores

O datasheet destaca que muitos medidores disponíveis no mercado medem de forma assimétrica (meia-onda), podendo introduzir efeitos
(constantes transitórias/DC) que impactam a linearidade do transformador durante o teste e, consequentemente, a precisão.
Os modelos MZC-320S/MZC-330S utilizam corrente simétrica (onda completa), apoiados por um circuito de falha avançado.

3) Operação remota e gestão de resultados

Controle via Wi‑Fi e memória ampla facilitam padronizar procedimento: executar teste, salvar, e exportar resultados para relatório
(USB/Wi‑Fi), reduzindo perdas de informação em manutenção.

4) Suporte técnico Bohnen+Messtek

A Bohnen+Messtek apoia no dimensionamento do método de teste (2p vs 4p), no kit de cabos/pinças para o seu ambiente e em recomendações para
padronização de medições (comissionamento, preventivas e pós-intervenção).

Especificações principais

• Tensão AC: 0…550 V
• Frequência: 45…65 Hz
• ZS (4p): 7,2 mΩ…1999 mΩ, resolução 0,1 mΩ
• Medição padrão (2p): resolução 0,01 Ω (corrente máx. até 27 A em 500 V)
• Categoria: CAT IV 600 V
• IP: IP67
• Memória: 990 resultados
• Comunicação: USB, Wi‑Fi
• Bateria: Li‑Ion 7,2 V 8,8 Ah
• Dimensões / Peso: 390 × 308 × 172 mm / ~6,5 kg
• Operação: -10…+40°C
