A confiabilidade e a eficiência do sistema elétrico nacional dependem diretamente da precisão na medição e do rigor no monitoramento da qualidade da energia. Para consumidores e geradores conectados em alta tensão (AT), especificamente nos níveis de 69 kV e 138 kV, seguir as diretrizes das distribuidoras é fundamental.
A Bohnen+Messtek, com seu profundo conhecimento no setor elétrico, compreende a criticidade desses processos. A precisão nas medições não é apenas uma exigência regulatória, mas a base para a segurança operacional, a tarifação justa e a identificação de eventuais perturbações na rede.
Um documento técnico detalhado, como a “Especificação Técnica no. 407” da Enel Distribuição, aborda minuciosamente as condições para o fornecimento de energia elétrica em alta tensão. Dentro dele, a seção sobre Medição (Seção 7.7) se destaca como um guia essencial.
A Evolução das Campanhas de Medição de Qualidade de Energia no Brasil
O Sistema de Medição para Faturamento (SMF) em AT
O coração da medição em alta tensão é o Sistema de Medição para Faturamento (SMF). Conforme o documento analisado, o SMF não se limita a um simples medidor.
Ele é um conjunto robusto que inclui:
- Medidor principal
- Transformadores de instrumentos (TCs e TPs)
- Sistema de comunicação de dados
- Medidor de retaguarda (este último sendo opcional para consumidores livres, mas de responsabilidade financeira deles, se solicitado)
CNC OMBR MAT 19 0407 EDBR Fornecimento de Energia Eltrica em Alta Tenso 138 69 kV, Seção 7.7.1
“O sistema de medição de faturamento é composto por medidor principal, transformadores de corrente, transformadores de potencial, sistema de comunicação de dados e, quando solicitado pelo cliente, pelo medidor de retaguarda;”
Este sistema integrado garante que a energia consumida ou injetada na rede seja registrada de forma precisa e confiável.
Medidores Multifuncionais: Como o Sonel MPI-535 Revoluciona as Medições Elétricas
Requisitos de Exatidão: Uma Necessidade Crítica
A precisão na medição é uma exigência não negociável. A especificação técnica estabelece classes de exatidão rigorosas para os medidores, que variam conforme o tipo de consumidor:
- Consumidores cativos: Classe de exatidão 0,5 ou melhor.
- Consumidores livres e potencialmente livres: Classe de exatidão 0,2 ou 0,2S.
CNC OMBR MAT 19 0407 EDBR Fornecimento de Energia Eltrica em Alta Tensão 138 69 kV, Seção 7.7.2
“Os medidores de energia destinados a consumidores cativos devem possuir classe de exatidão 0,5 ou melhor e aqueles destinados a consumidores livres classe de exatidão 0,2 ou 0,2S, para todos os sentidos de fluxo de energia;”
NBR 14039: Guia Completo para Instalações Elétricas de Média Tensão e Soluções de Conformidade
Além dos medidores, os Transformadores de Instrumentos (TCs e TPs), que são de fornecimento exclusivo da distribuidora, também possuem requisitos estritos. Seus secundários, utilizados para a medição de faturamento, devem ter classe de exatidão de 0,2 ou melhor.
CNC OMBR MAT 19 0407 EDBR Fornecimento de Energia Eltrica em Alta Tensão 138 69 kV, Seção 7.7.3
“Os secundários exclusivos para medição de faturamento dos TC e TP devem ter classe de exatidão 0,2 ou melhor, para todas as cargas e relações, considerando as condições de projeto e a frequência nominal do sistema;”
Essa alta precisão é vital para a comercialização de energia, especialmente no ambiente de contratação livre. Medições imprecisas podem levar a grandes perdas financeiras tanto para o consumidor quanto para a distribuidora.
Qualidade de Energia Elétrica: Requisitos Técnicos e Melhores Práticas de Medição
Comissionamento da Medição: Validando a Instalação
Antes que um sistema de medição em alta tensão entre em operação, ele passa por um processo de comissionamento. Este procedimento, realizado pela distribuidora, tem como objetivo verificar se a instalação está em conformidade com o projeto aprovado e se o sistema opera corretamente.
Analisador de Qualidade de Energia: Como Garantir a Eficiência do Sistema Elétrico
O comissionamento da medição envolve uma série de verificações detalhadas:
- Verificação do aterramento dos equipamentos.
- Teste das condições de isolamento do cabeamento secundário.
- Checagem da polaridade dos TCs e TPs.
- Confirmação da correta interligação secundária dos TIs aos cubículos.
- Inspeção da fiação interna dos cubículos.
- Validação das constantes e parâmetros configurados nos medidores.
- Verificação da programação dos medidores.
- Medição dos valores de corrente, tensão e sequência de fase.
- Realização de um estudo vetorial e desenho do diagrama fasorial.
- Medição da carga imposta aos TCs e TPs.
- Execução da leitura inicial dos medidores.
- Instalação de lacres em pontos previstos.
- Elaboração de um relatório completo com os resultados.
- Para clientes livres, inclui programação do código de identificação CCEE e teste de comunicação VPN.
- Calibração dos medidores em campo ou laboratório com rastreabilidade INMETRO.
CNC OMBR MAT 19 0407 EDBR Fornecimento de Energia Eltrica em Alta Tensão 138 69 kV, Seção 7.7.4
“Para que seja assegurada a conformidade com o projeto e a perfeita instalação do sistema de medição, no comissionamento deve ser verificado: a) Aterramento dos equipamentos; b) Condições de isolamento do cabeamento secundário dos transformadores de instrumento (TI) e dos medidores; c) Polaridade dos TC e TP;…”
Este processo meticuloso garante que o sistema de medição funcione dentro das margens de erro permitidas, assegurando a base para um faturamento preciso e confiável.
eMOB I-200.1 DC: A Solução para Testes Precisos em Estações de Carregamento DC
Medição da Qualidade de Energia: Monitoramento Essencial
Além da energia e demanda, a qualidade da energia fornecida e consumida é um fator crítico. O documento indica que, caso estudos apontem um possível impacto na qualidade da energia, a distribuidora pode exigir a instalação de um medidor específico para esse fim.
Esse medidor de qualidade de energia, que pode ser parte integrante do medidor de retaguarda para clientes livres, deve registrar diversos fenômenos:
- Tensão em regime permanente
- Fator de potência
- Harmônicos
- Desequilíbrio de tensão
- Flutuação de tensão
- Variações de tensão de curta duração (VTCD)
- Variação de frequência
CNC OMBR MAT 19 0407 EDBR Fornecimento de Energia Eltrica em Alta Tensão 138 69 kV, Seção 7.7.6
“Os aspectos da qualidade de energia em regime permanente ou transitório que devem ser registrados pelo medidor de qualidade de energia do consumidor são: tensão eficaz em regime permanente, fator de potência, harmônicos, desequilíbrio de tensão, flutuação de tensão, variações de tensão em curta duração e variação de frequência.”
A capacidade de monitorar esses parâmetros é vital para garantir a estabilidade da rede e a operação adequada dos equipamentos conectados. Indicadores fora dos limites regulamentados (definidos no Módulo 8 do PRODIST) podem exigir medidas corretivas por parte do consumidor.
A Fascinante Presença da Energia de Alta Tensão na Cultura Pop
O Papel da Bohnen+Messtek na Medição em AT
Cumprir todos esses requisitos de medição em alta tensão demanda equipamentos de alta qualidade e processos de calibração confiáveis. É aqui que a expertise da Bohnen+Messtek se alinha perfeitamente com as necessidades do setor.
Como uma empresa que se destaca pelo profundo conhecimento e atua em áreas cruciais como calibração e medição, a Bohnen+Messtek oferece soluções que garantem a precisão exigida pelas distribuidoras.

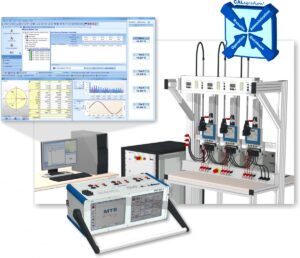

Seus sistemas de calibração de medidores de energia são essenciais para assegurar que os medidores atendam às classes de exatidão (0,2, 0,2S ou 0,5) mencionadas na especificação.
Além disso, embora o documento foque em parâmetros elétricos, a linha de analisadores da Bohnen+Messtek pode complementar o monitoramento da qualidade de energia, oferecendo insights detalhados sobre a performance do sistema e ajudando a identificar e mitigar distúrbios. A capacidade de realizar análises de campo com equipamentos confiáveis, representando marcas renomadas, é um diferencial importante.
A Bohnen+Messtek capacita seus clientes a superarem os desafios técnicos, oferecendo não apenas equipamentos, mas também o suporte para a calibração e os ensaios necessários para operar em conformidade com as regulamentações mais exigentes do setor elétrico brasileiro.
Segurança em Sistemas de Alta Tensão: Práticas Essenciais para Profissionais
A medição e o monitoramento da qualidade de energia em sistemas de alta tensão (69 kV e 138 kV) são aspectos de suma importância para a segurança, eficiência e conformidade regulatória. A “Especificação Técnica no. 407” da Enel Distribuição detalha os requisitos para o Sistema de Medição para Faturamento (SMF), as classes de exatidão dos medidores e transformadores de instrumentos, o rigoroso processo de comissionamento e a necessidade de medição da qualidade da energia.
Neste cenário complexo, contar com parceiros como a Bohnen+Messtek é estratégico. Sua especialização em equipamentos de calibração e ensaios permite que empresas do setor elétrico, indústrias de alta tensão e instituições de pesquisa atendam aos padrões técnicos mais elevados, garantindo a precisão das medições e a qualidade do fornecimento. Investir em medição confiável é investir na estabilidade e no futuro do sistema de energia.
