Transformadores são componentes essenciais para a infraestrutura de qualquer sistema elétrico, assegurando a distribuição eficiente de energia. Contudo, sua operação contínua os submete a tensões que podem resultar em falhas mecânicas e dielétricas.
Essas falhas, frequentemente incipientes em seus estágios iniciais, podem culminar em interrupções onerosas, perdas de produção e potenciais incidentes de segurança. A detecção precoce de anomalias é, portanto, não apenas uma prática recomendada de engenharia, mas um imperativo para a longevidade e segurança dos ativos.
Embora muitos métodos de diagnóstico se concentrem em aspectos elétricos ou químicos, a questão da integridade estrutural interna do transformador exige uma abordagem específica.
Nesse contexto, a Análise de Resposta em Frequência de Transformadores (SFRA) emerge como uma ferramenta fundamental, proporcionando uma perspectiva singular sobre a condição mecânica desses equipamentos críticos.
A Essencialidade dos Capacitores de Alta Tensão na Medição de Descarga Parcial
O Princípio da Análise de Resposta em Frequência de Transformadores (SFRA)
O circuito de um enrolamento de transformador pode ser modelado como uma rede complexa de elementos R-L-C (resistência, indutância, capacitância). Essa configuração intrínseca gera uma “assinatura” ou “impressão digital” única, manifestada por sua resposta em frequência. Qualquer alteração na geometria dos enrolamentos — seja por deslocamento decorrente de forças mecânicas (como transporte ou curtos-circuitos), deformações ou movimentações mínimas — impactará essa rede interna e, consequentemente, sua resposta em frequência.
O fundamento da SFRA reside na comparação. Ao submeter o transformador a um sinal de varredura em uma ampla faixa de frequências e analisar a resposta obtida, é possível caracterizar essa “impressão digital”. Comparações subsequentes com uma medição de referência (usualmente realizada quando o transformador se encontra em condições ideais) revelam desvios significativos.
Conforme explicitado no datasheet do FRA 5311, alterações na geometria do enrolamento geradas por forças mecânicas (por exemplo, durante o transporte ou após um curto-circuito) serão refletidas por desvios entre medições repetidas. Até mesmo pequenos movimentos ou distorções no enrolamento causarão mudanças legíveis na função de transferência medida, que são claramente detectáveis.”
Dessa forma, a SFRA permite a detecção e o mapeamento de precursores mecânicos antes que uma falha evolua para um evento pior, possibilitando a implementação de intervenções proativas e direcionadas.
Como a Sazonalidade em Linhas de Transmissão Pode Otimizar o Sistema Elétrico Brasileiro

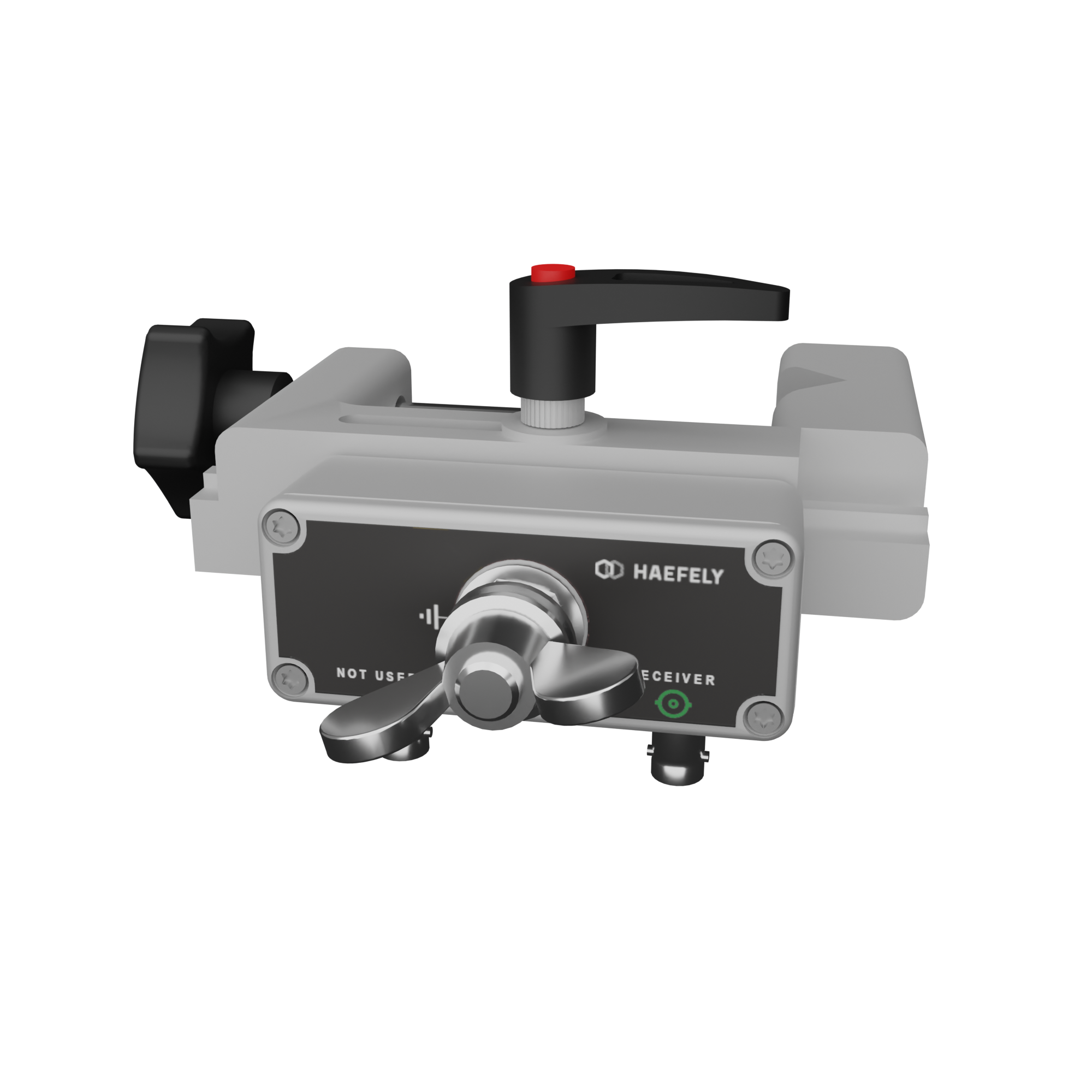

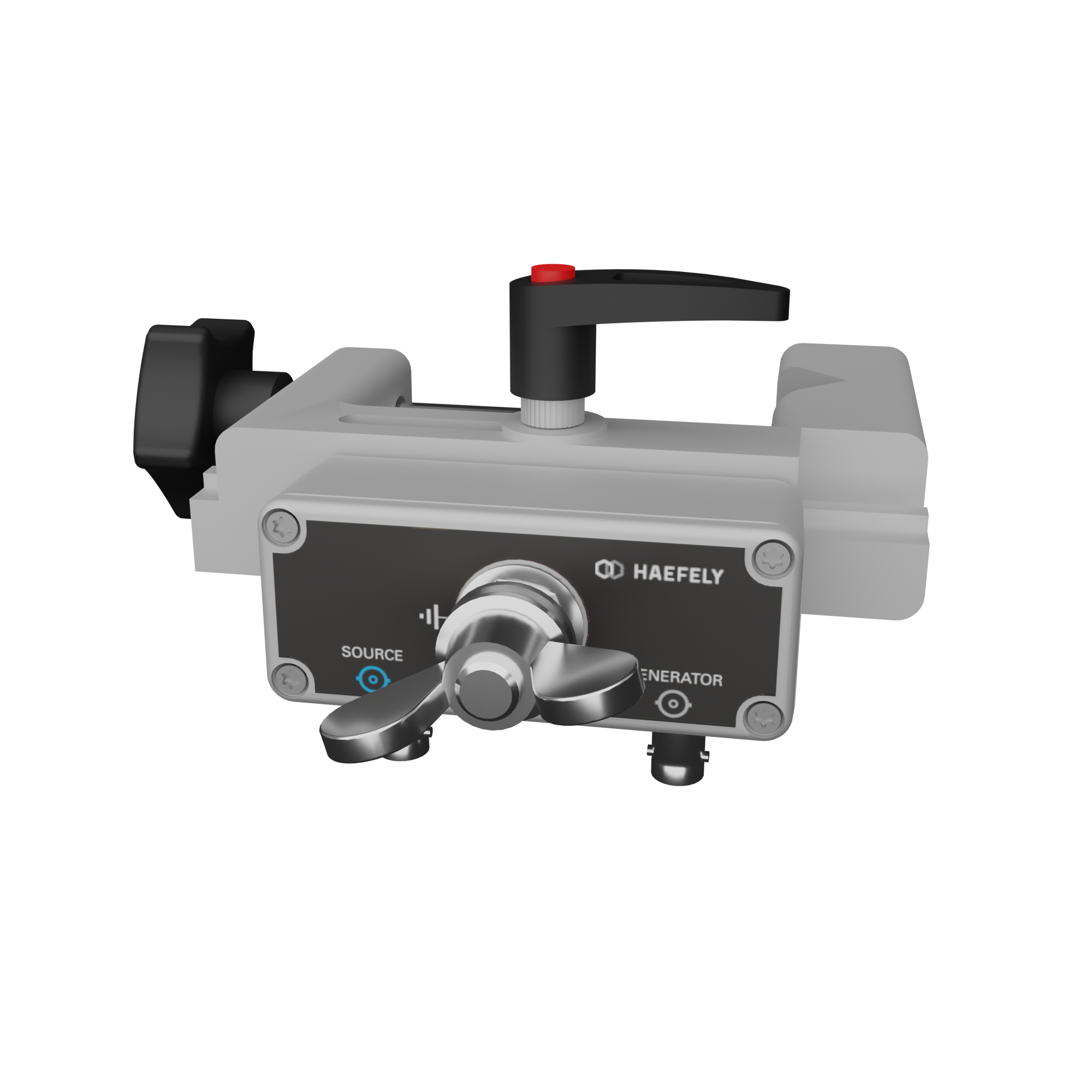

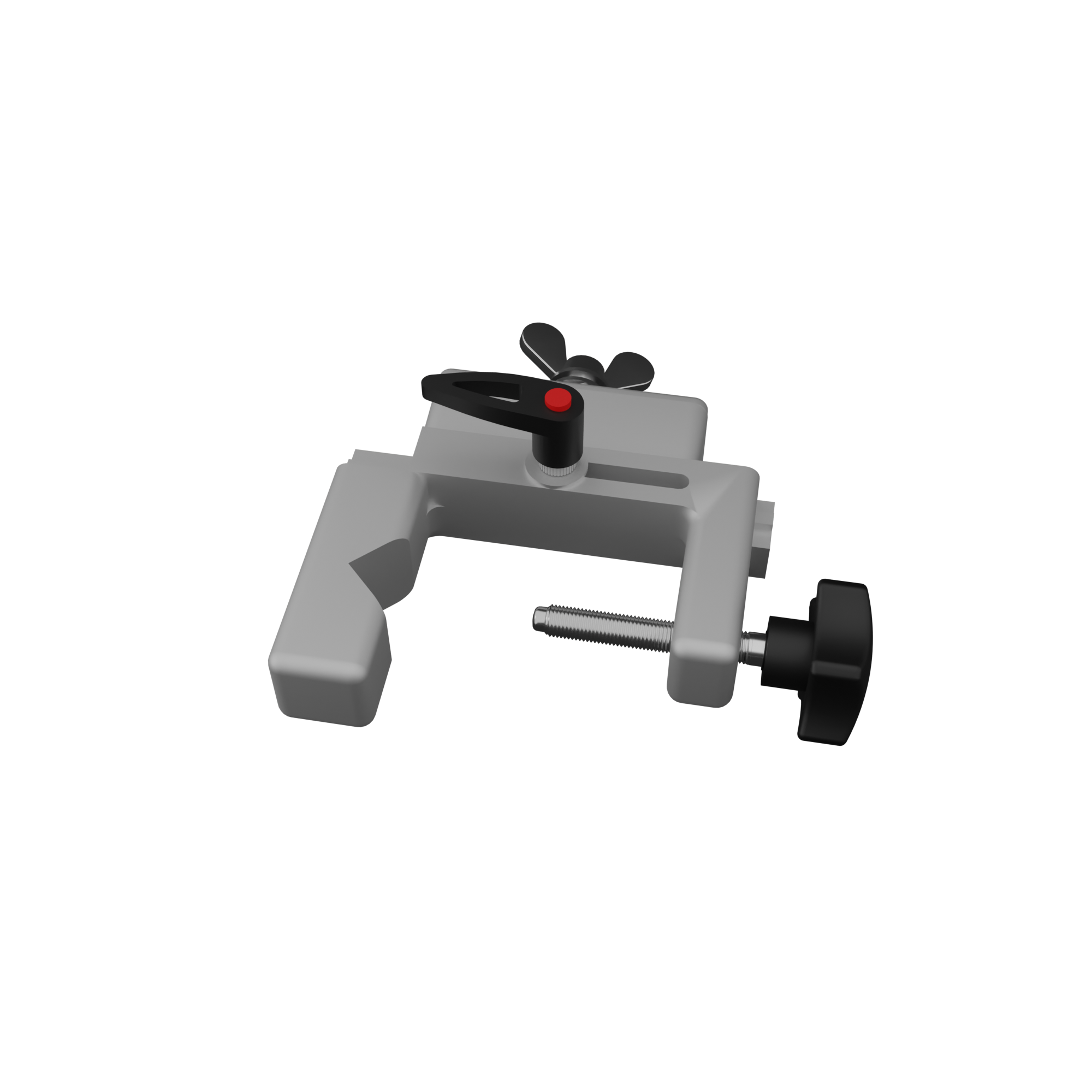

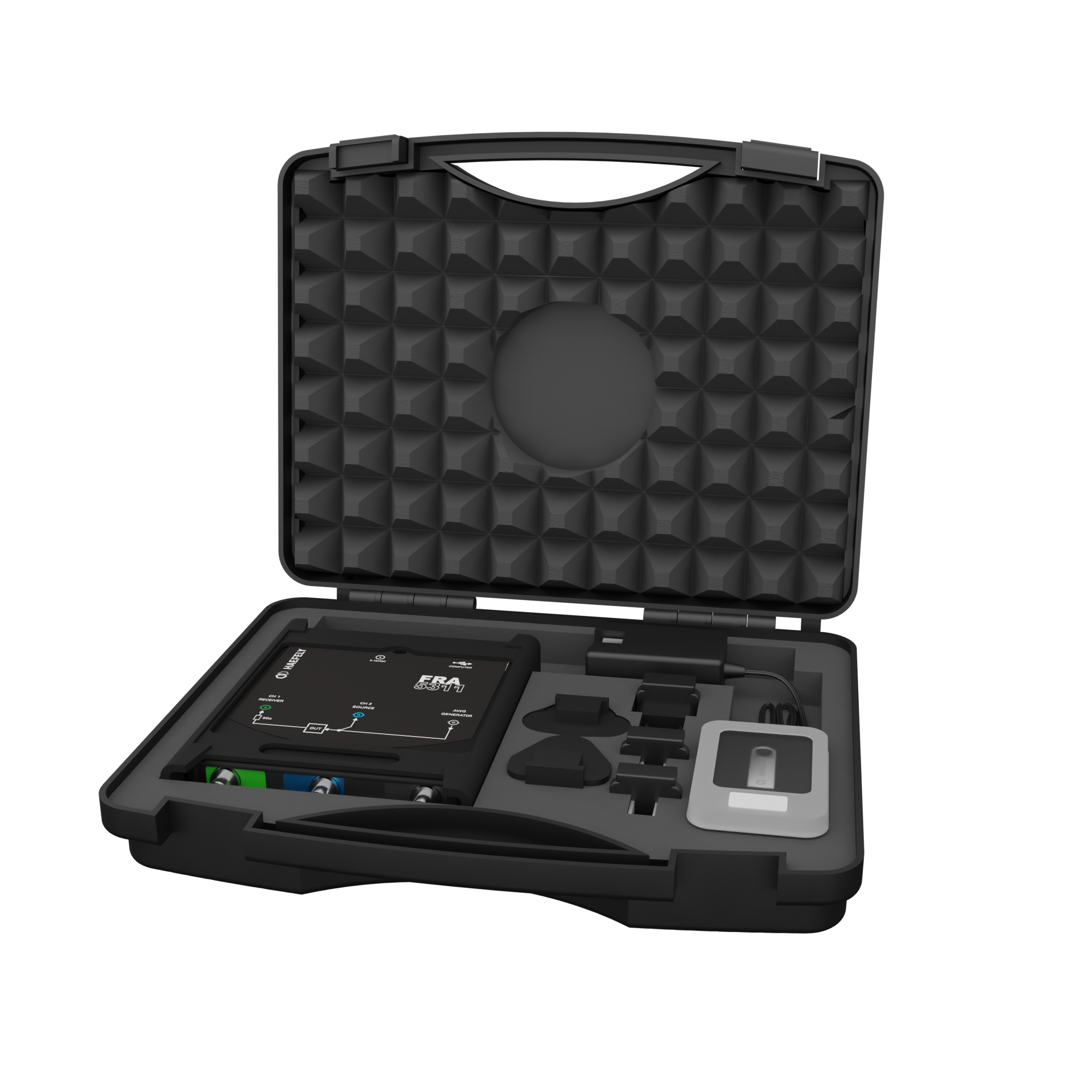

FRA 5311: Avanço no Diagnóstico de Transformadores

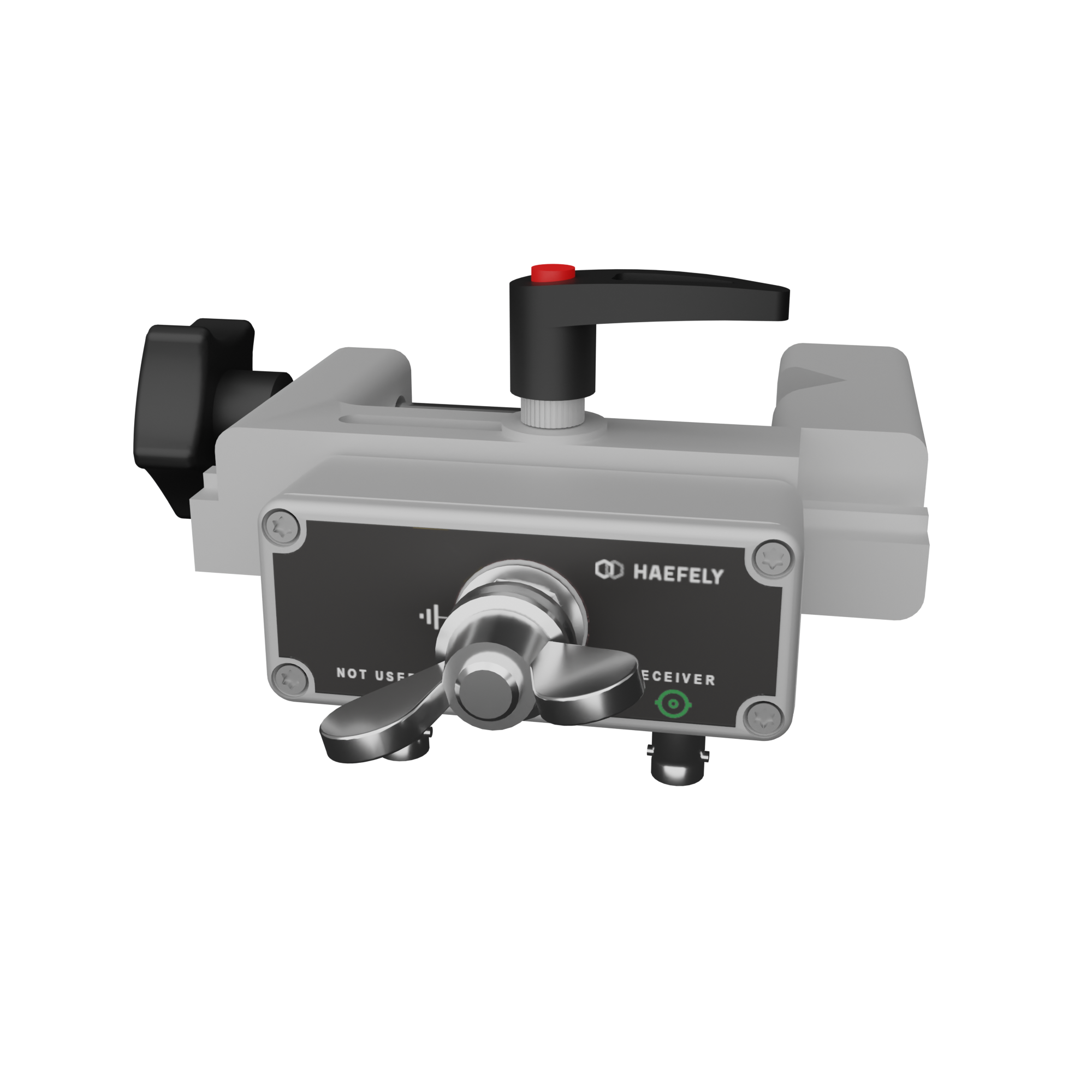

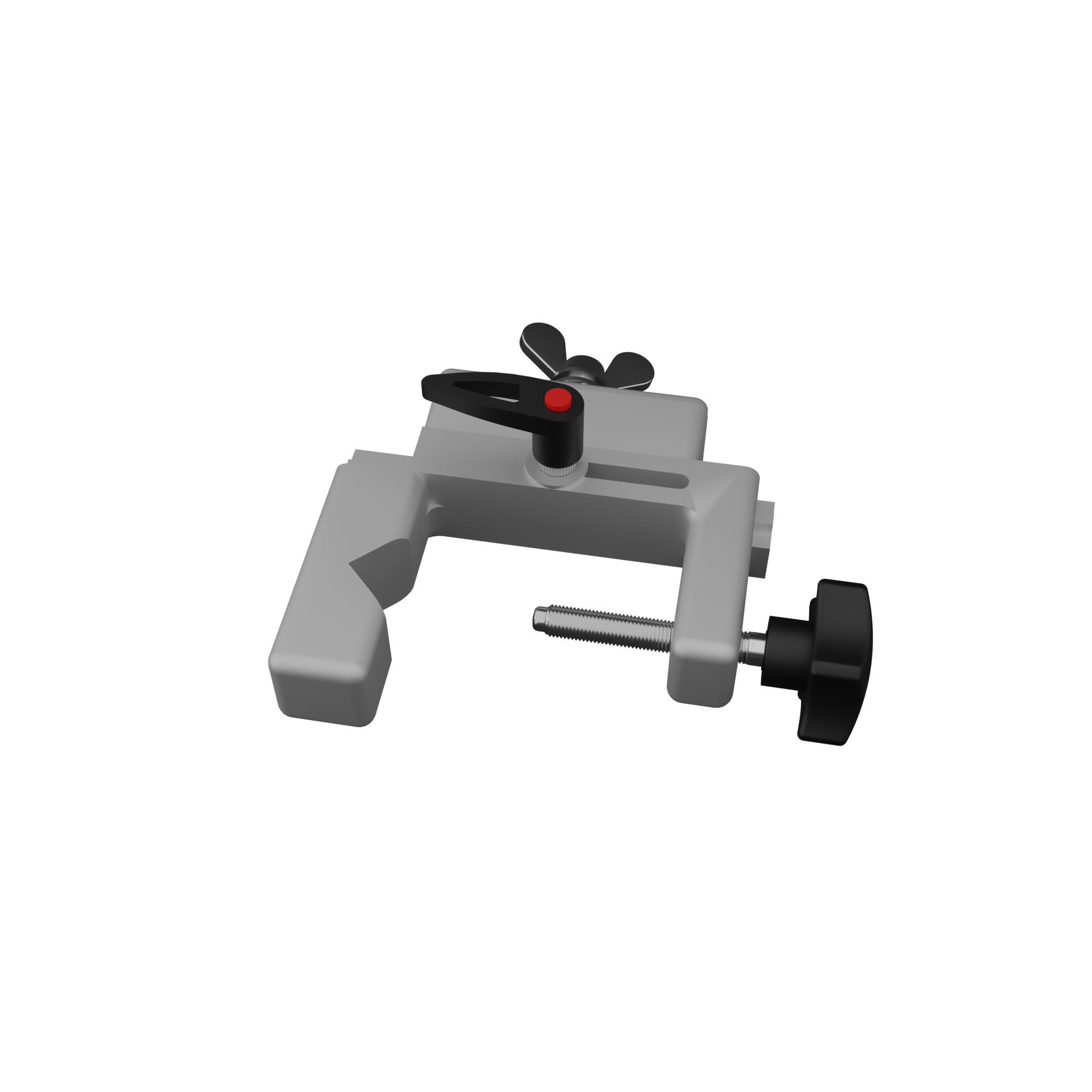

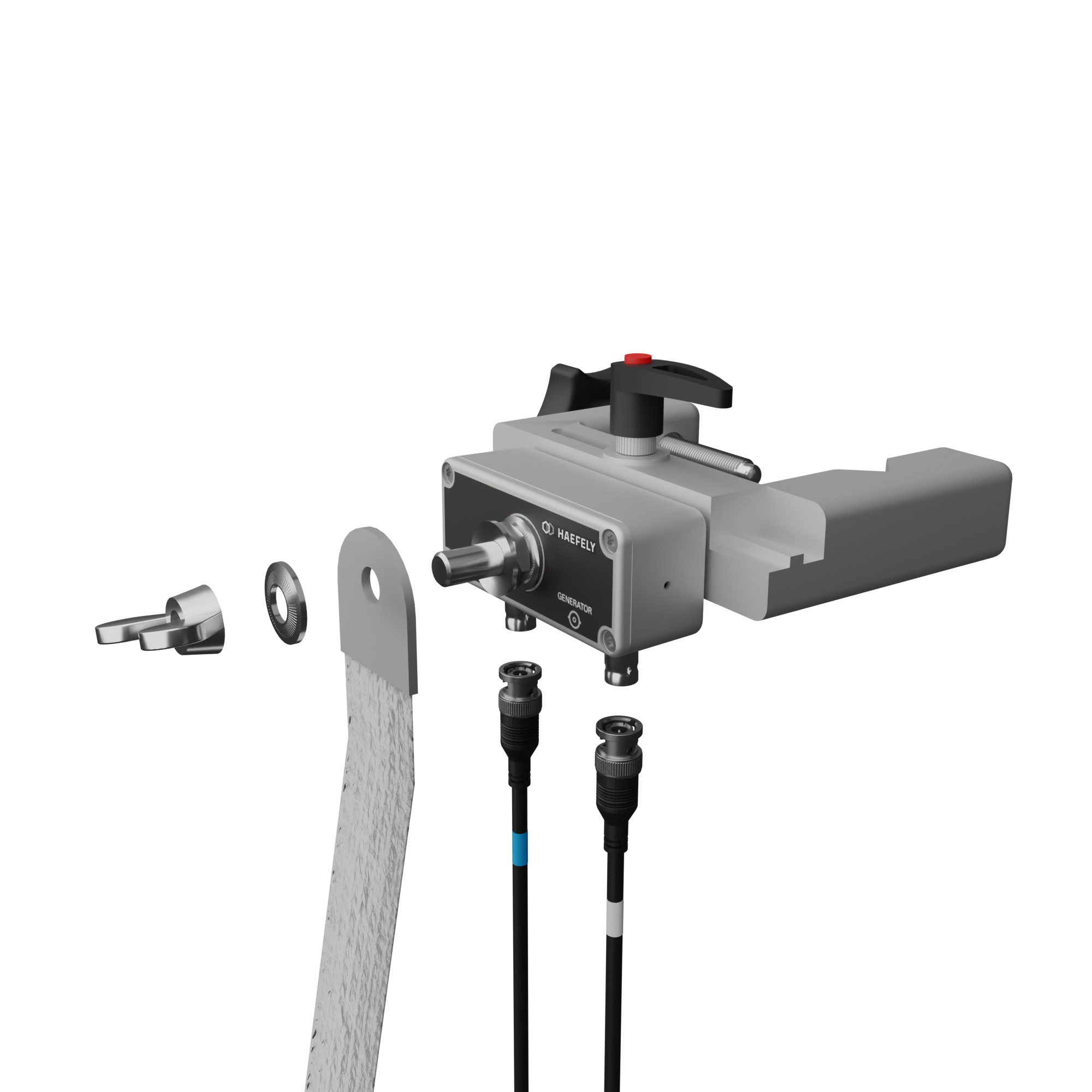

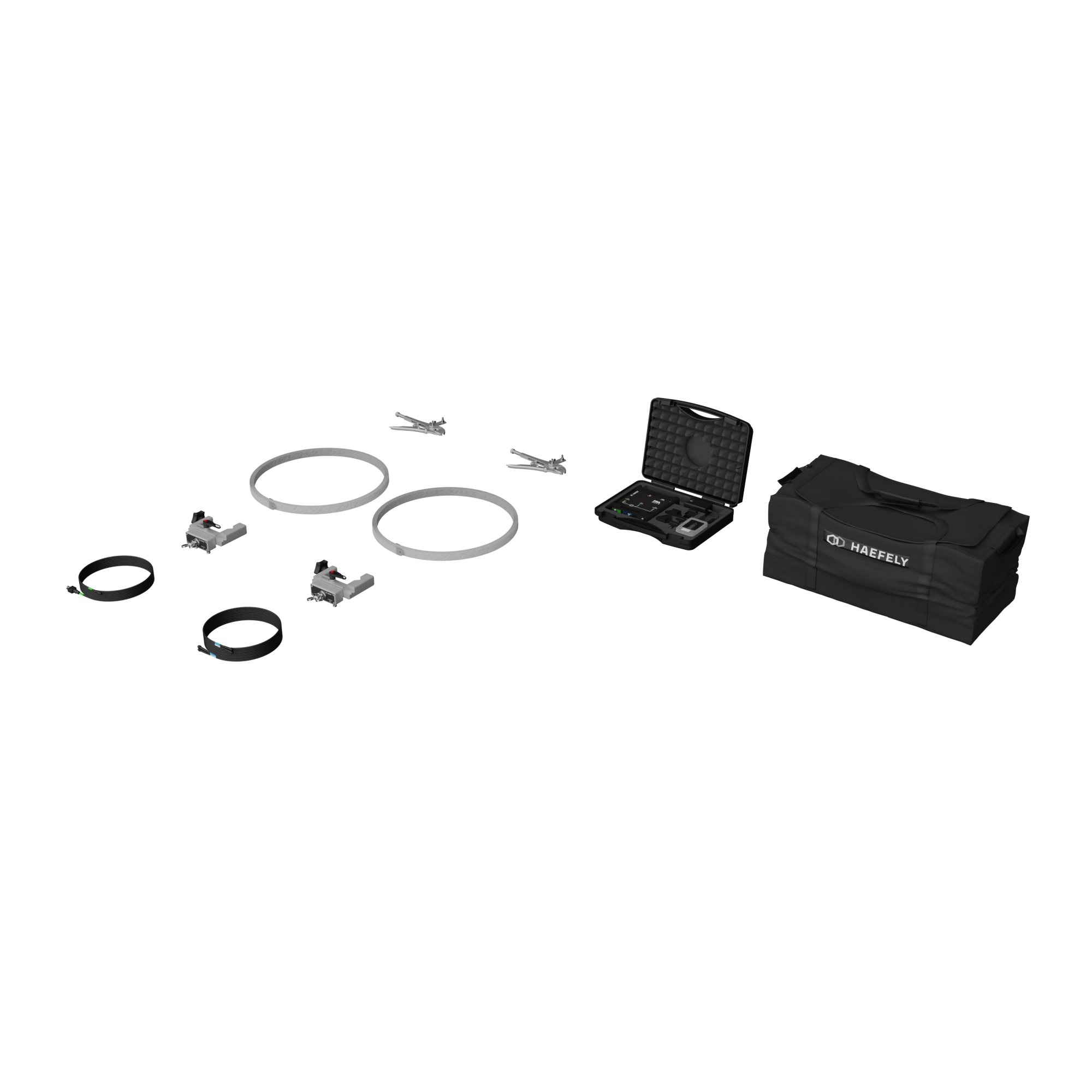

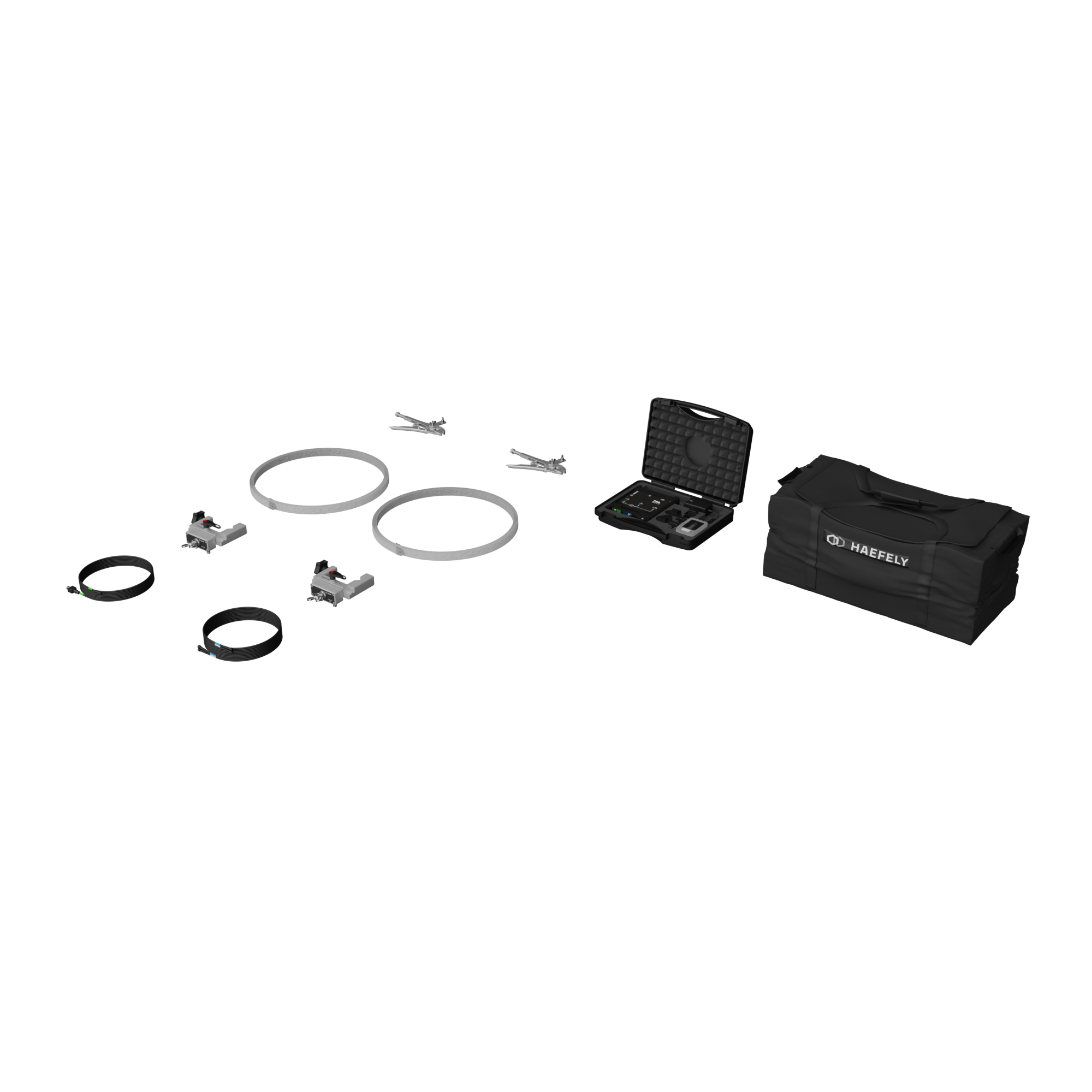

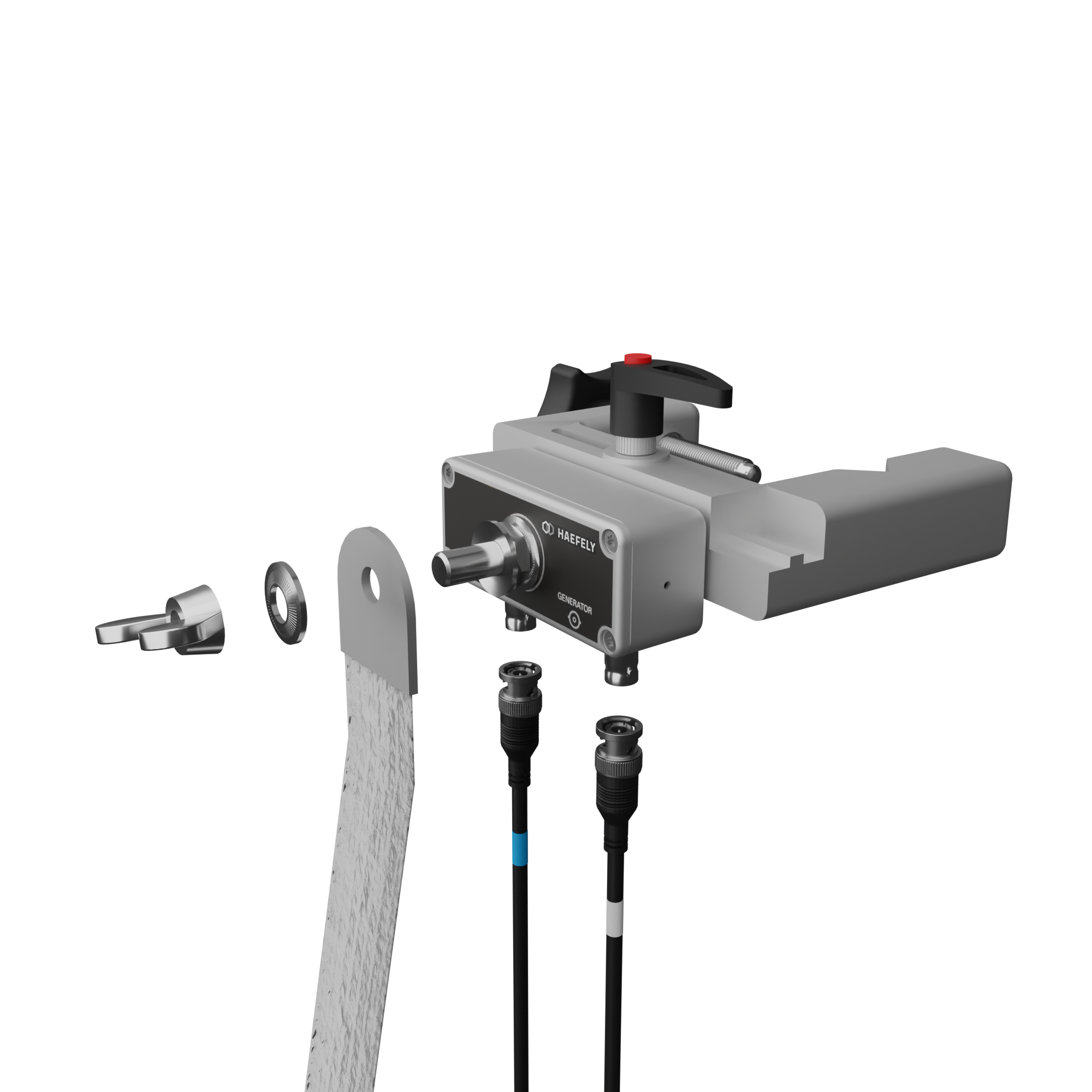

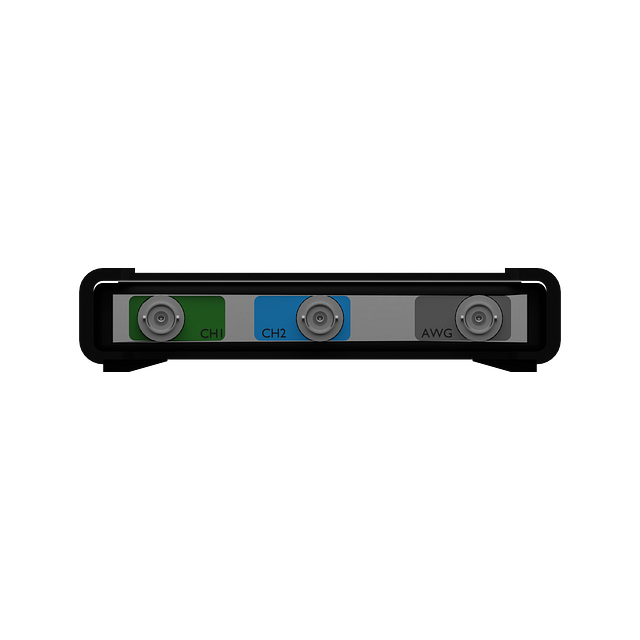

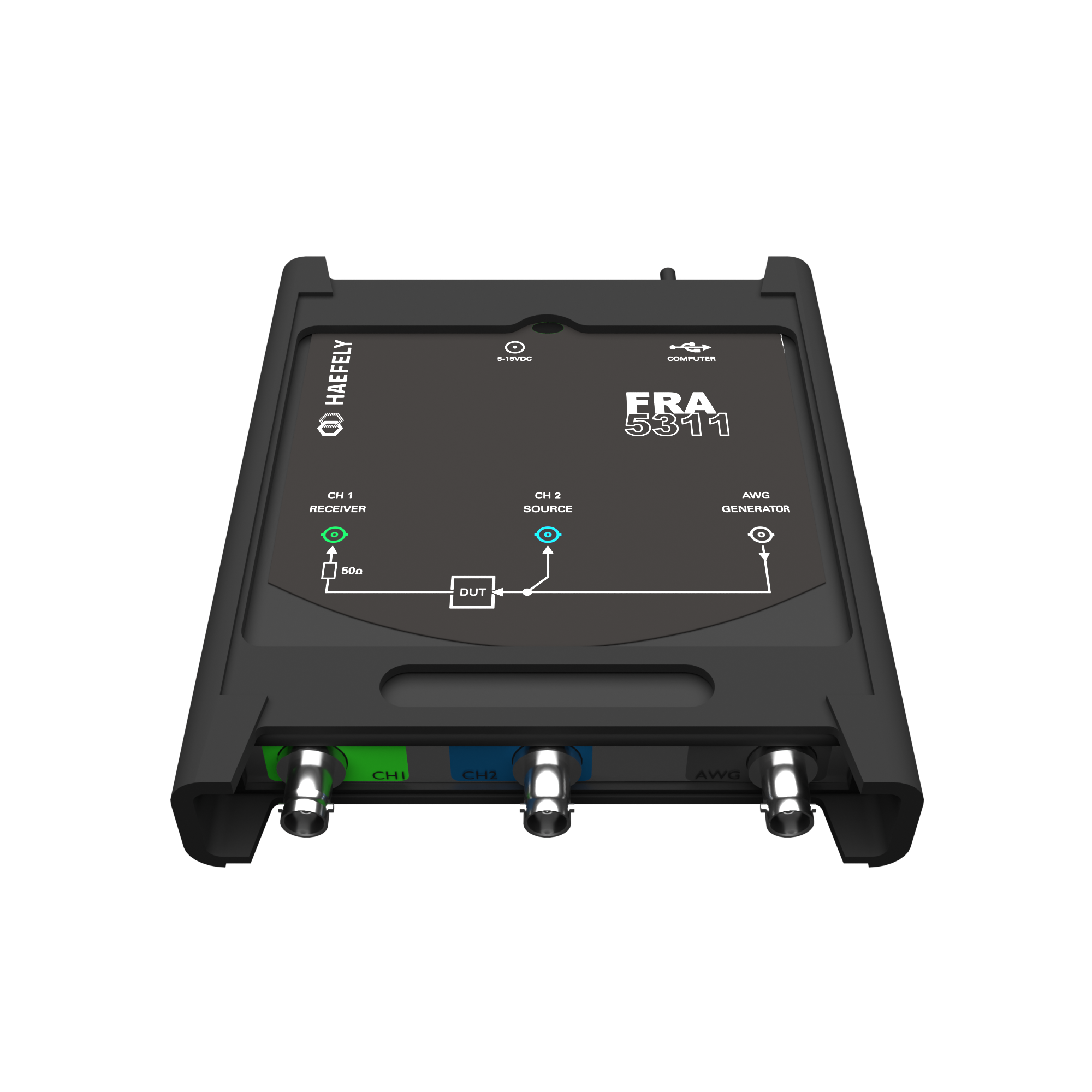

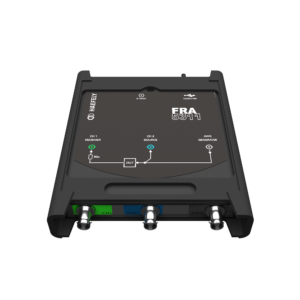

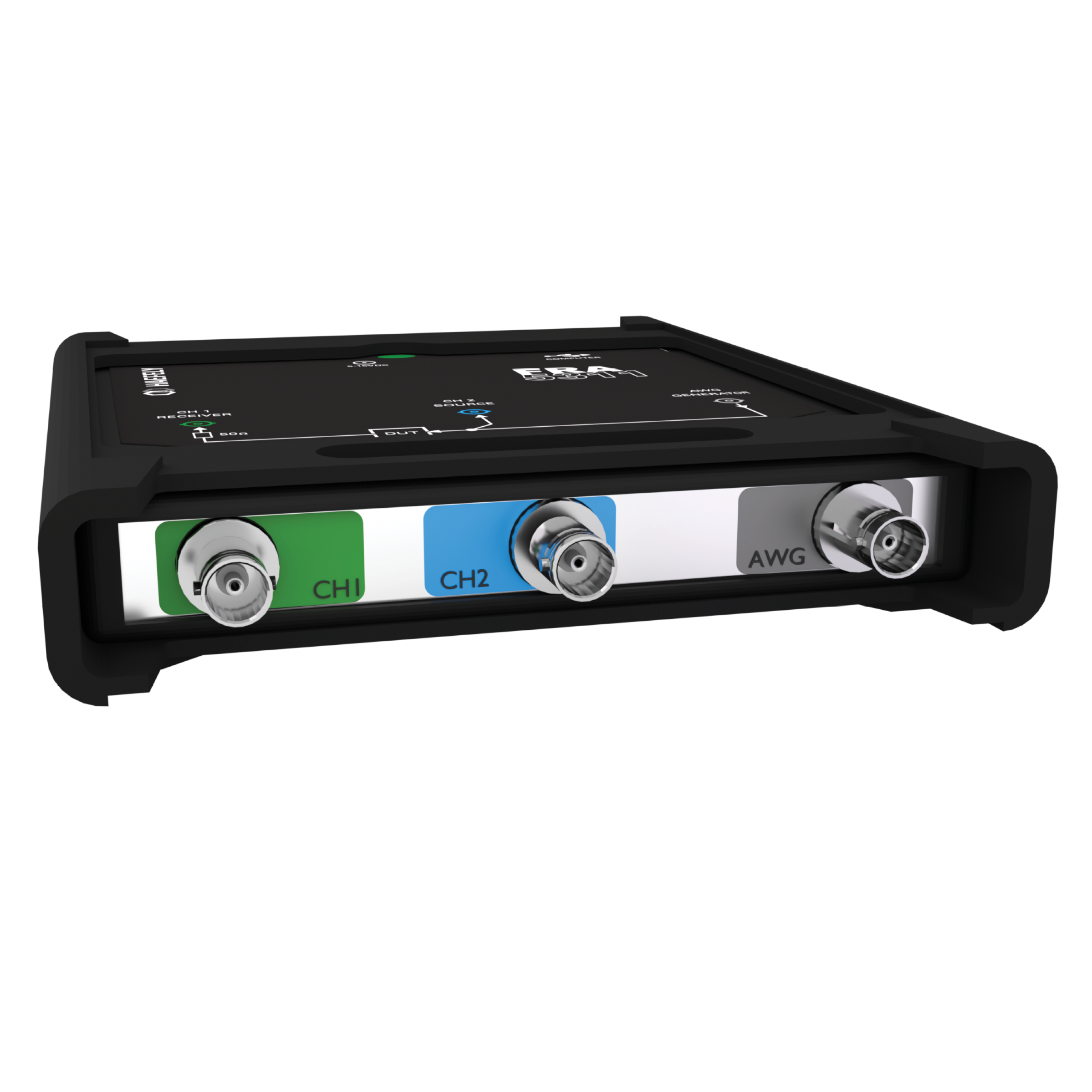

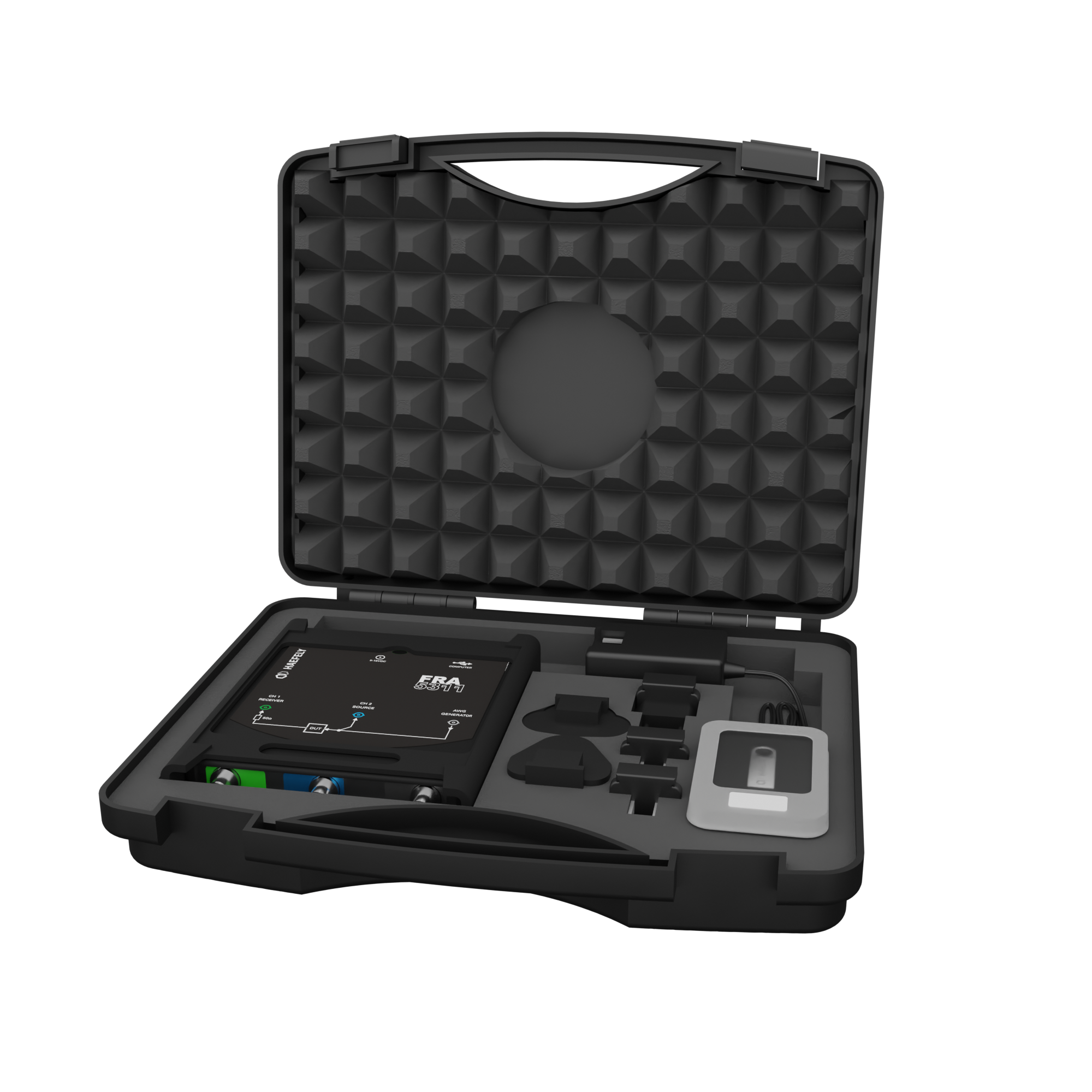

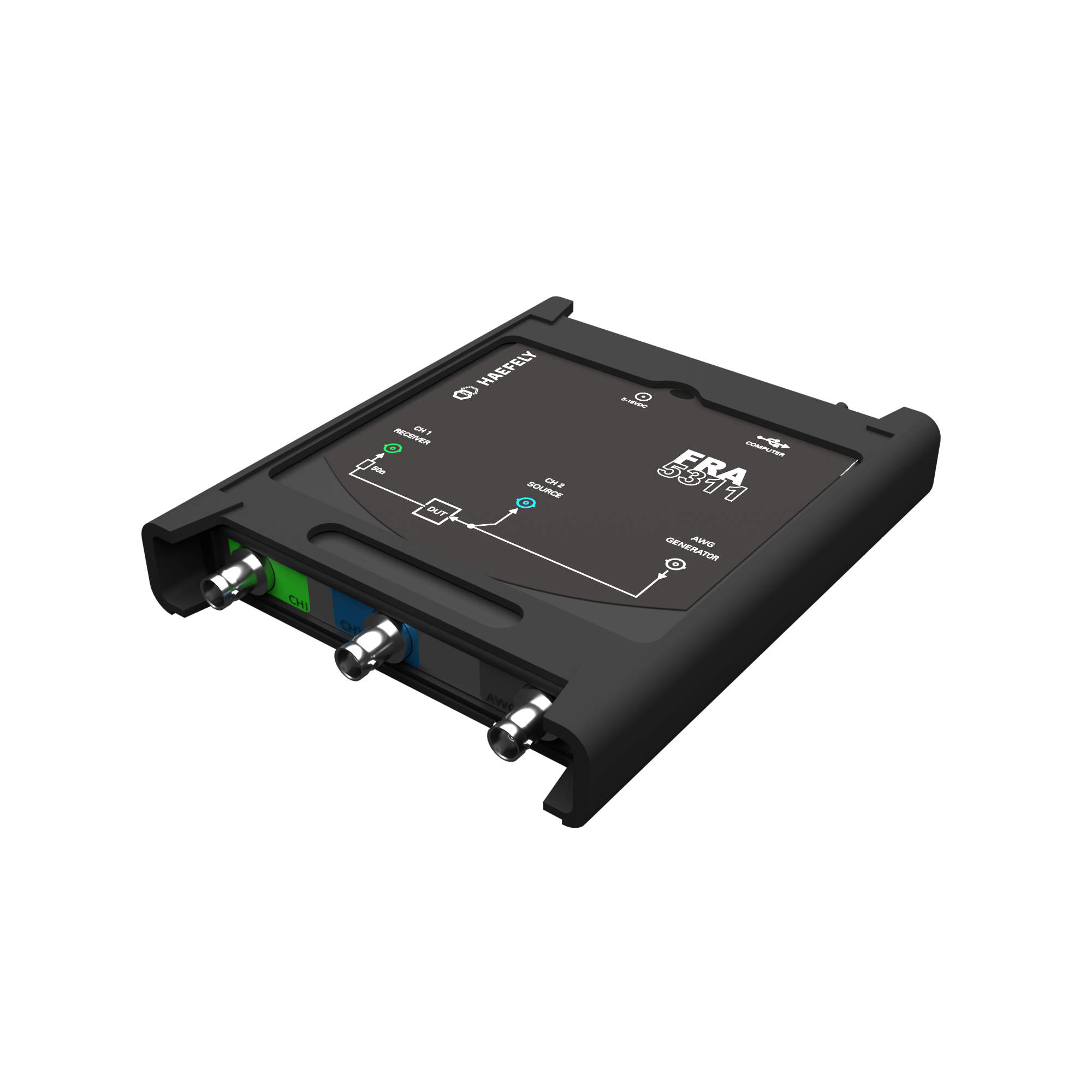

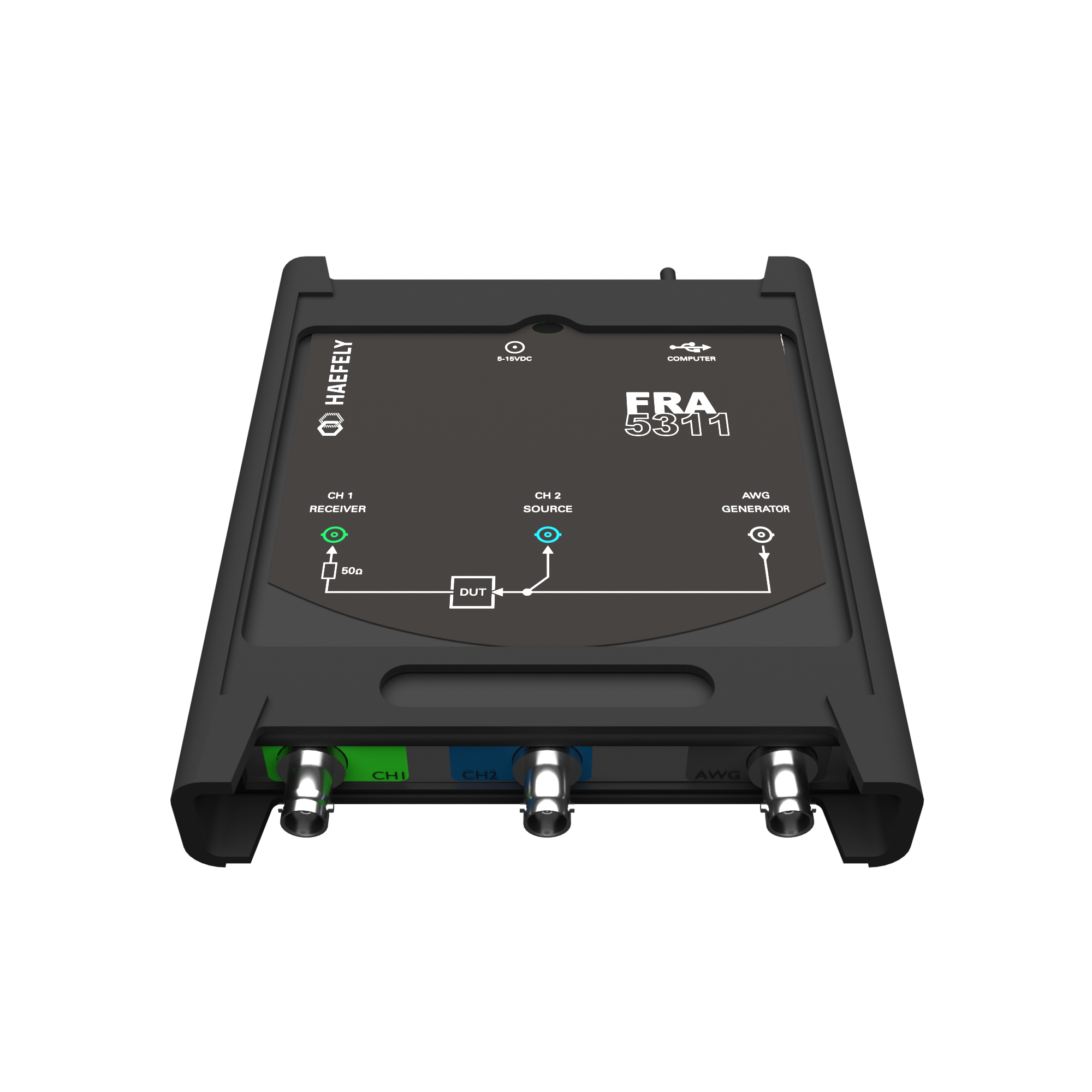

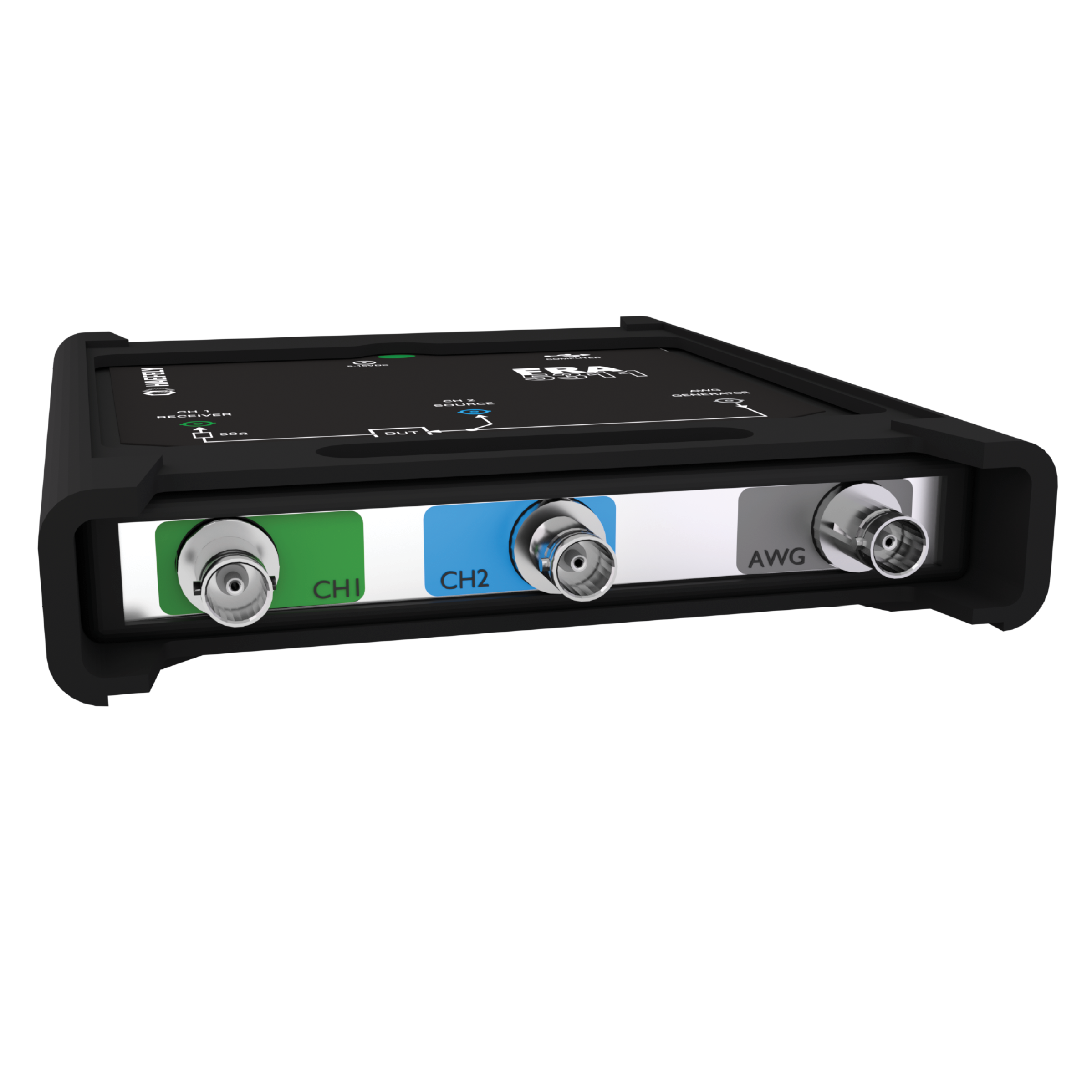

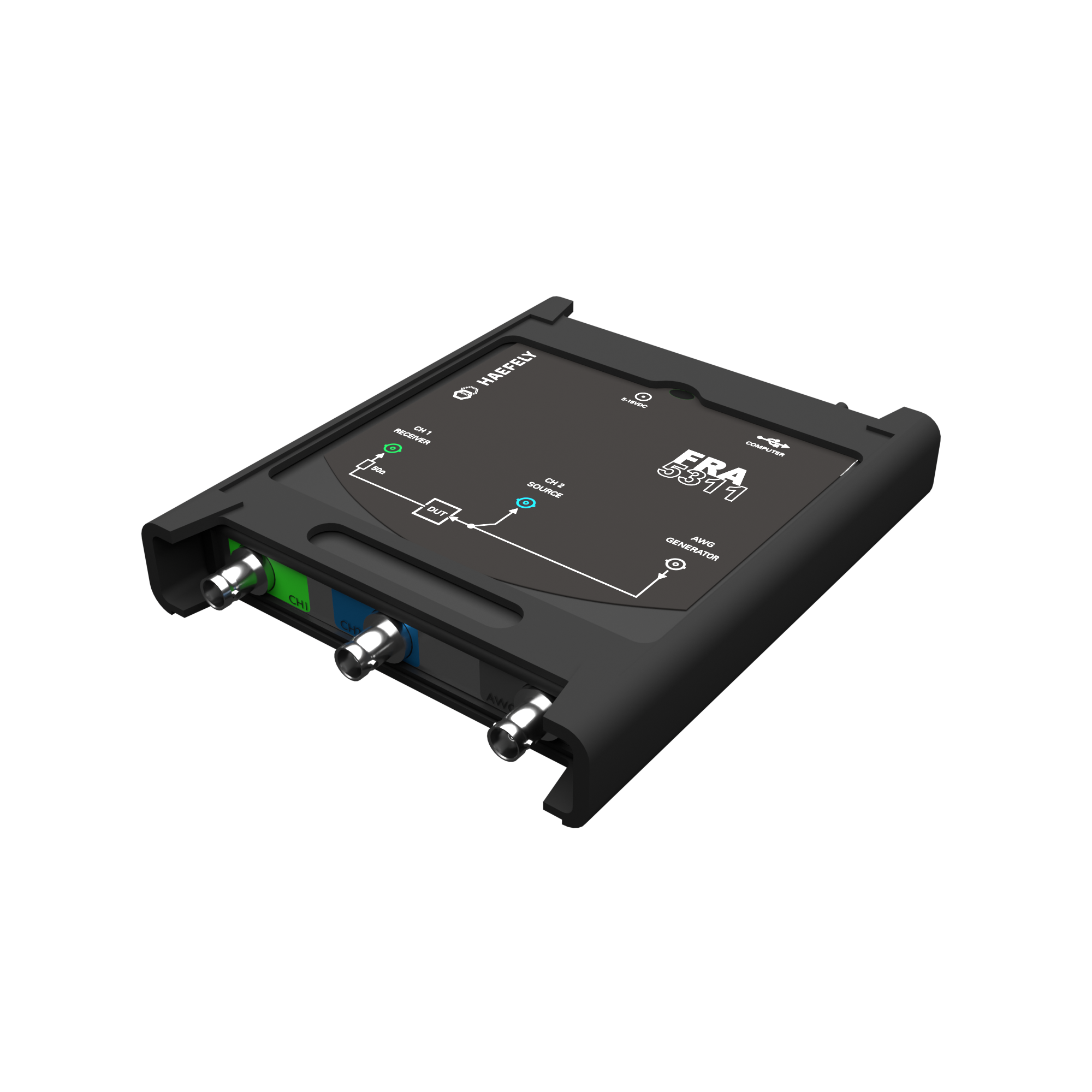

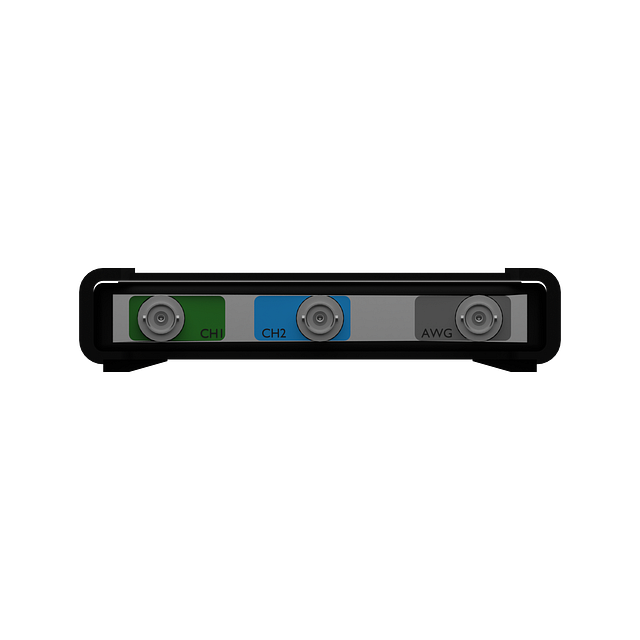

A demanda por uma ferramenta robusta, precisa e de operação facilitada para a Análise de Resposta em Frequência de Transformadores impulsionou o desenvolvimento de equipamentos como o FRA 5311. Este analisador de resposta em frequência por varredura destaca-se por sua compactação e leveza na indústria, estabelecendo novos padrões em portabilidade e usabilidade, sem comprometer a precisão e a abrangência das medições.
Soluções de Calibração e Teste Elétrico da Bohnen+Messtek: Destaques
Atributos que Conduzem a um Diagnóstico Preciso
O FRA 5311 é concebido para abordar os desafios do diagnóstico em campo e laboratório por meio de uma série de atributos que o posicionam como uma referência em sua categoria:
Conformidade com Normas Internacionais: Realiza medições em estrita conformidade com as normas IEC 60076-18 e ANSI IEEE C57.149. Essa aderência assegura que os resultados obtidos sejam universalmente reconhecidos e comparáveis, um aspecto crucial para a validação de testes e a tomada de decisões de engenharia.
A interface de software baseada em Windows do FRA 5311 constitui um de seus principais diferenciais, convertendo dados brutos em informações acionáveis. Foi projetada para otimizar a interação do usuário, oferecendo:
Interface Gráfica Otimizada: Facilita a navegação e a execução de testes, inclusive para usuários com experiência limitada na tecnologia SFRA

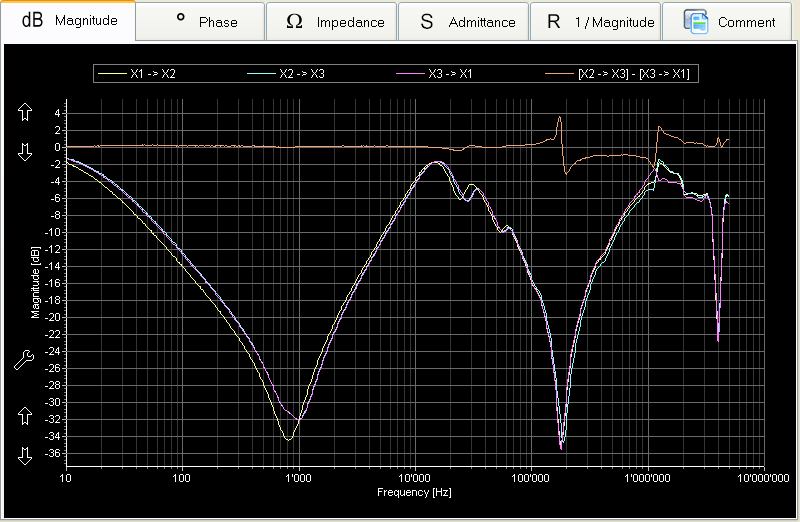

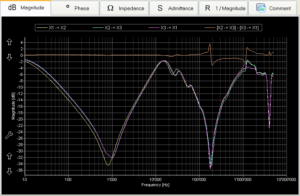

Modo de Análise para Comparação de Curvas: Um dos recursos de maior valor agregado é a capacidade de comparar curvas de medições atuais com dados históricos. Esta funcionalidade, combinada com cursores e recursos de zoom, permite a identificação rápida e precisa de desvios. É possível encontrar falhas facilmente usando o modo de análise com comparação de curvas, cursores e recursos de zoom.
Flexibilidade na Compatibilidade de Dados: Suporta o formato XML IEC 60076-18 Apêndice E, possibilitando a importação, exportação e compartilhamento de resultados com outros dispositivos e sistemas. Adicionalmente, pode carregar formatos de outros fabricantes, assegurando a interoperabilidade em diversas frotas de equipamentos.
Sequências de Teste Predefinidas: Minimiza a ocorrência de erros e acelera o processo de teste, garantindo que as medições sejam realizadas de forma consistente e abrangente.
Geração Automática de Relatórios: Produz relatórios detalhados automaticamente, com a opção de exportar dados em formato CSV para análise em MS Excel ou MS Word, e curvas armazenadas como imagens. Isso otimiza o fluxo de trabalho e a documentação técnica.
Capacitores de Acoplamento de Alta Tensão: Essenciais para a Segurança e Eficiência Elétrica
Benefícios Operacionais e Estratégicos
A integração do FRA 5311 na rotina de manutenção de transformadores proporciona benefícios concretos:
Detecção Precoce de Falhas: Identifica movimentos e falhas mecânicas nos enrolamentos antes que evoluam para danos de maior proporção.
Redução de Custos: Contribui para a minimização de interrupções não planejadas e reparos de alto custo, estendendo a vida útil do transformador.
Aumento da Confiabilidade: Assegura a integridade operacional dos transformadores, mitigando riscos e elevando os padrões de segurança.
Flexibilidade na Análise: A capacidade de analisar resultados em qualquer computador com sistema operacional Windows, mesmo sem o dispositivo conectado, confere flexibilidade para equipes de campo e escritório. É possível analisar resultados no escritório mesmo que nenhum dispositivo de medição esteja conectado, o software do modo de análise funciona em qualquer computador Windows.
Rastreabilidade e Padronização: A compatibilidade com as normas IEC e ANSI e o formato XML garantem que os dados sejam padronizados e facilmente auditáveis.
O Poder das Câmeras Termográficas Industriais na Manutenção Elétrica
Aplicações Essenciais da Análise de Resposta em Frequência de Transformadores
A Análise de Resposta em Frequência de Transformadores com o FRA 5311 é aplicável em diversas situações críticas, incluindo:
Testes de Rotina: Para o monitoramento contínuo da condição mecânica dos transformadores ao longo do tempo, estabelecendo uma linha de base e identificando tendências de degradação.
Diagnóstico em Campo: Indispensável após eventos como curtos-circuitos, transporte, ou qualquer circunstância que possa induzir estresse mecânico ao transformador. A agilidade na realização de testes no local é um fator determinante.
Transformadores de Potência e Distribuição: Igualmente eficaz para ambos os tipos de transformadores, abrangendo um amplo espectro de aplicações na infraestrutura elétrica.
Investimento em Longevidade: A Justificativa para a SFRA
A Análise de Resposta em Frequência de Transformadores transcende a mera realização de um teste; representa uma abordagem estratégica para a gestão de ativos.
Ao adotar o FRA 5311, adquire-se não apenas um equipamento de alta performance, mas investe-se na longevidade, segurança e eficiência da infraestrutura crítica de transformadores. Com sua combinação de precisão, portabilidade e capacidade analítica via software, o FRA 5311 configura-se como uma ferramenta indispensável para profissionais engajados na excelência em manutenção preditiva e na confiabilidade do sistema elétrico. A proatividade na identificação de falhas é crucial; a antecipação de anomalias é a chave para a operação ininterrupta.
Entre em contato conosco e saiba mais sobre o FRA 5311 da Haefely (Pfiffner Group).
